2.3
Installation des câbles à travers les presse-étoupes et les conduits
Tous les câbles électriques entrent dans le convertisseur à travers des raccords à compression ou par un conduit fourni par
le client en option sur le côté ou le bas du convertisseur (Figure 5, Figure 6, Figure 7). Assurez-vous que tous les presse-
étoupes à compression sont correctement serrés et que tous les raccords non utilisés sont branchés afin de rendre le boîtier
étanche.
Le câble électrique et les faisceaux de câblage sont tous associés à des presse-étoupes spécifiques au travers desquels ils
passent pour accéder au convertisseur. Consultez la section 2.4 concernant l'association des presse-étoupes de câbles pour
les faisceaux de câblage et la section 3.2 pour les schémas de câblage.
Tous les presse-étoupes de câbles doivent être correctement serrés afin d'éviter la pénétration de moisissure et maintenir
la classification IP67. Pour maintenir la classification IP67, utilisez uniquement un câble rond de 0,6 à 1,2 cm (0,24 à 0,47
pouces) de diamètre.

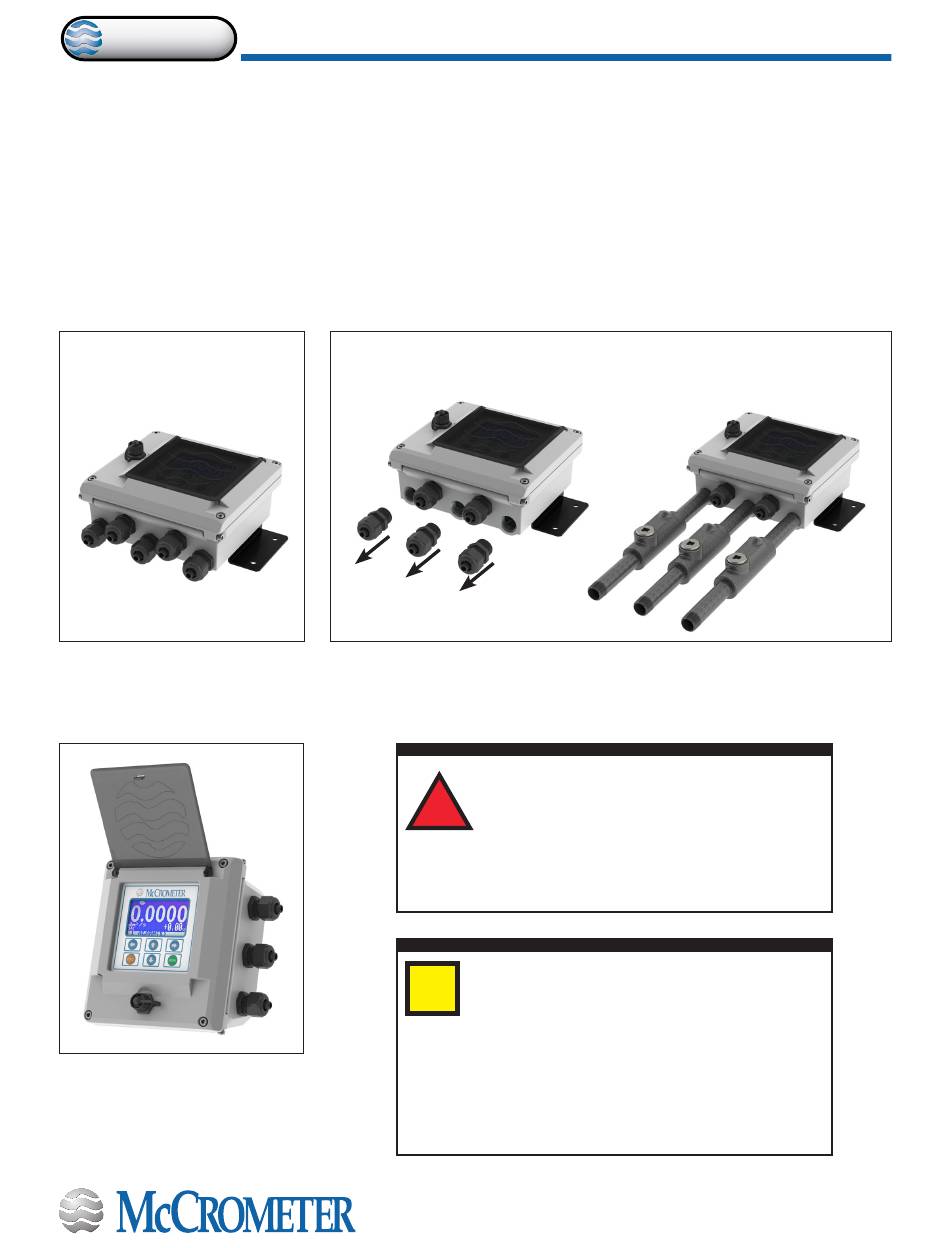

Figure 5. Convertisseur
distant avec cinq
presse-étoupes
Figure 7. Convertisseur pour
débitmètre avec trois
presse-étoupes
INSTALLATION DU CONVERTISSEUR ET DES CÂBLES
Le convertisseur distant est livré avec cinq presse-étoupes 1/2" NPT. Il
est possible de retirer et remplacer jusqu'à trois presse-étoupes par des
conduits 1/2".
Figure 6. Convertisseur distant
avec trois conduits
La fixation du conduit directement au boîtier
!
risque de causer l'introduction de gaz et de
moisissures dangereux dans le boîtier, rendant
le dispositif dangereux, et annule la classification
IP67. La garantie ne couvre pas les dommages causés par
le raccordement du conduit au boîtier ou altérant ce
dernier d'une quelconque manière.
i
IMPORTANT : ne coupez pas ou ne modifiez pas
la longueur des câbles électriques ou de signal !
Les raccordements avec le capteur doivent être
effectués à l'aide du câble fourni par McCrometer
pour cet usage précis. Ne remplacez pas le câble fourni par
d'autres types de câble, même sur de courtes distances. Pour
les réparations ou pour rallonger le câble, il est nécessaire
de remplacer l'intégralité du câble reliant la capteur au
convertisseur. (Consultez le fabricant pour obtenir un câble
de rechange.)
Page 4
30124-64 Rév. 1.3 | 13AOÛT2020
