1.0 DESCRIPTION DU CONVERTISSEUR
Lisez l'intégralité de ce manuel avant l'installation et/ou la modification de paramètres. Conservez ce manuel, NE LE JETEZ
PAS.
Le convertisseur de signaux est le dispositif de signalement, de contrôle d'entrée et de sortie du capteur. Le convertisseur
permet les mesures, la programmation des fonctions, le contrôle du capteur et l'enregistrement de données affichées
à l'écran et émises/reçues. Le convertisseur de signaux comprend un microprocesseur fonctionnant avec un algorithme
d'ajustement de courbes multi-point pour améliorer la précision, des sorties analogiques 4-20 mA doubles, un port de
communication RS485, un écran graphique LCD rétroéclairé à huit lignes avec programmation tactile à six touches, et un
boîtier robuste conforme à la norme IP67. En plus de son mode de test d'autodiagnostic géré par menu, le microprocesseur
surveille en continu le fonctionnement du convertisseur. Le convertisseur émet le débit et le volume total. Par ailleurs, le
convertisseur offre une protection par mot de passe et de nombreuses autres fonctionnalités.
2.0 INSTALLATION DU CONVERTISSEUR ET DES CÂBLES
2.1
Vérification des numéros de série
Le convertisseur et le capteur sont livrés comme un système adapté. Vérifiez que les numéros de série du débitmètre sur le
convertisseur et sur le capteur sont identiques. Votre système sera ainsi correctement calibré.
L'étiquette sur le côté du convertisseur comprend le numéro du modèle du convertisseur, le numéro de série du convertisseur
et le numéro de série du capteur. Un exemple est illustré ci-dessous dans la Figure 1.
Convertisseur pour débitmètre
i
IMPORTANT : Vérifiez que les numéros de série du débitmètre sur le convertisseur et sur le capteur
sont identiques. Votre système sera ainsi correctement calibré. Le numéro de série du débitmètre se
situe sur le côté du capteur, et le numéro de série du convertisseur et le numéro de série du débitmètre
se trouvent sur l'étiquette située sur le côté du convertisseur. Vérifiez que les numéros de série du
débitmètre sur les étiquettes du convertisseur et du capteur sont identiques.

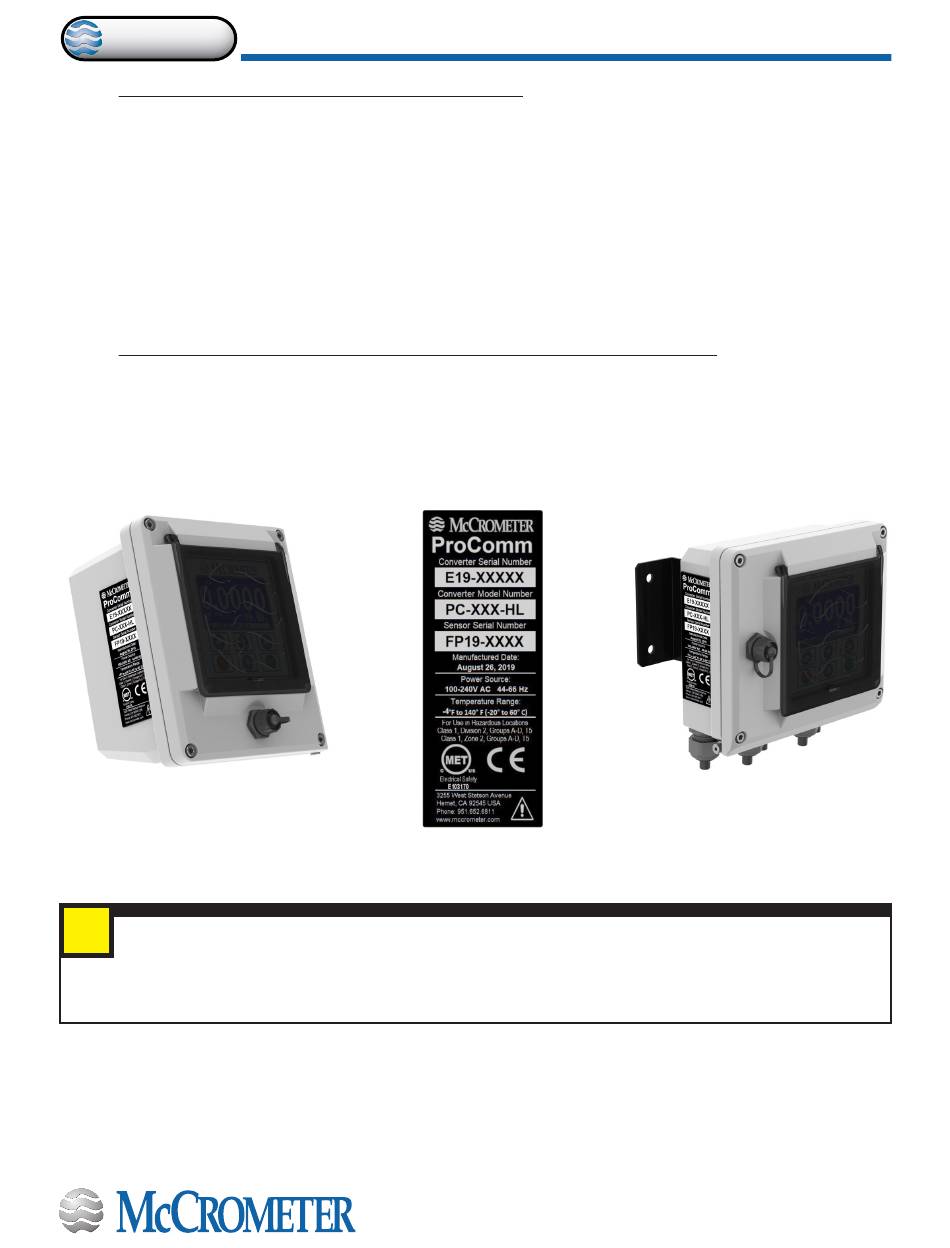

Figure 1. Étiquette du numéro de série du convertisseur
DESCRIPTION DU CONVERTISSEUR
Page 2
Convertisseur distant
30124-64 Rév. 1.3 | 13AOÛT2020
