Montage du convertisseur
Remarque : ceci s'applique uniquement au convertisseur monté à distance.
Si possible, installez le convertisseur dans un boîtier de protection électronique ou environnementale. Orientez le pare-
soleil de façon à réduire les effets néfastes du soleil et améliorer la lisibilité.
Installez le convertisseur sur une surface solide à l'aide des quatre boulons (Figure 2) ou sur un support vertical ou horizontal
à l'aide de deux pinces (Figure 3 et Figure 4). Cette unité électronique offre une protection IP67 contre l'immersion
temporaire.
Si les supports ne sont pas fixés,
fixez-les à l'aide des quatre vis.

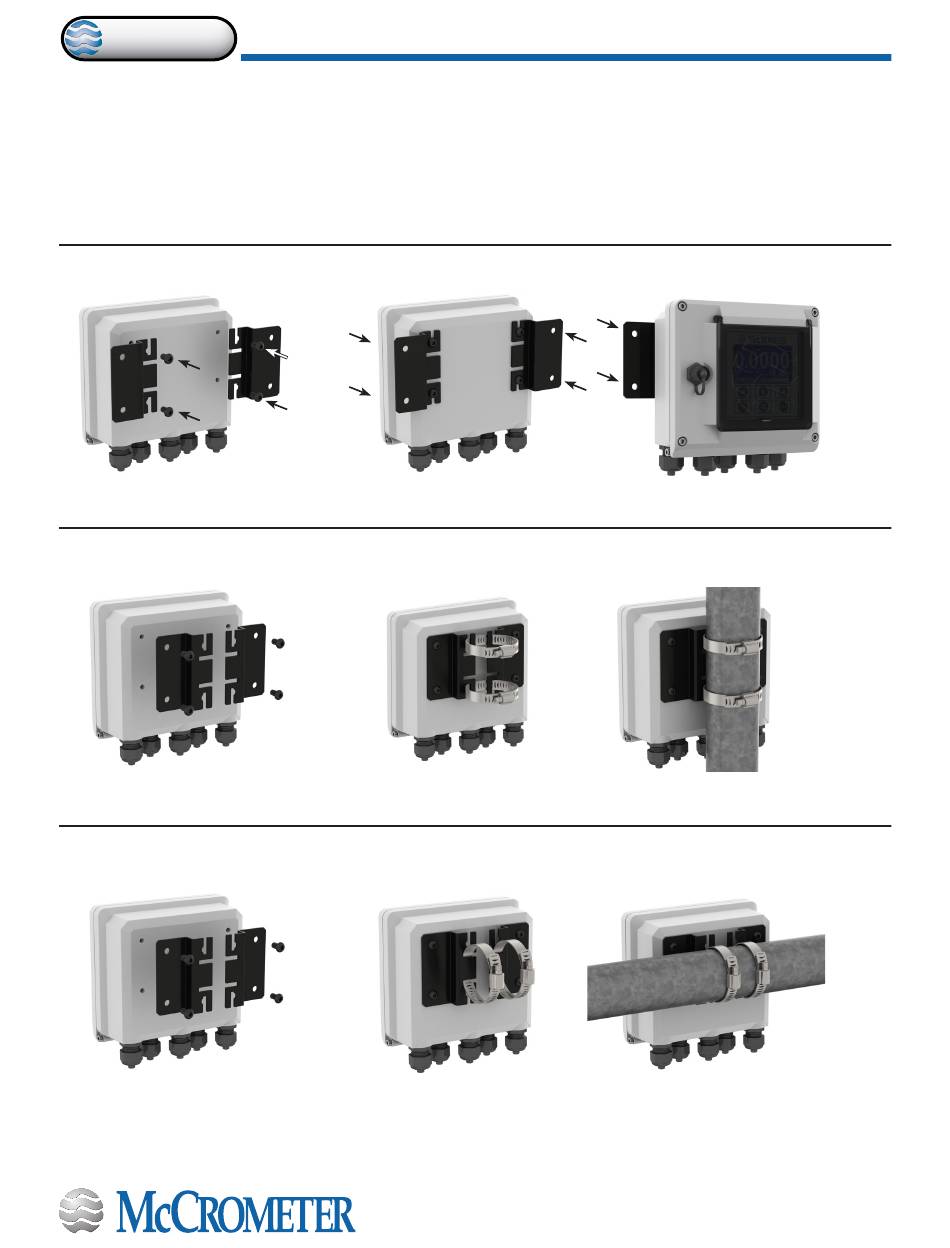

Figure 2. Montage du convertisseur sur une surface solide
Retirez les supports, inversez-les,
puis refixez-les comme indiqué.
Figure 3. Montage du convertisseur sur montant vertical
Retirez les supports, inversez-les,
puis refixez-les comme indiqué.
Figure 4. Montage du convertisseur sur montant horizontal
INSTALLATION DU CONVERTISSEUR ET DES CÂBLES
Installez le convertisseur sur une surface solide avec quatre boulons à
travers les orifices des supports gauche et droit.
Ouvrez les colliers de serrage et fixez-les autour du montant. Faites
coulisser les ergots des colliers de serrage et serrez-les.
Ouvrez les colliers de serrage et fixez-les autour du montant. Faites
coulisser les ergots des colliers de serrage et serrez-les.
