Sommaire des Matières pour Brunner banc

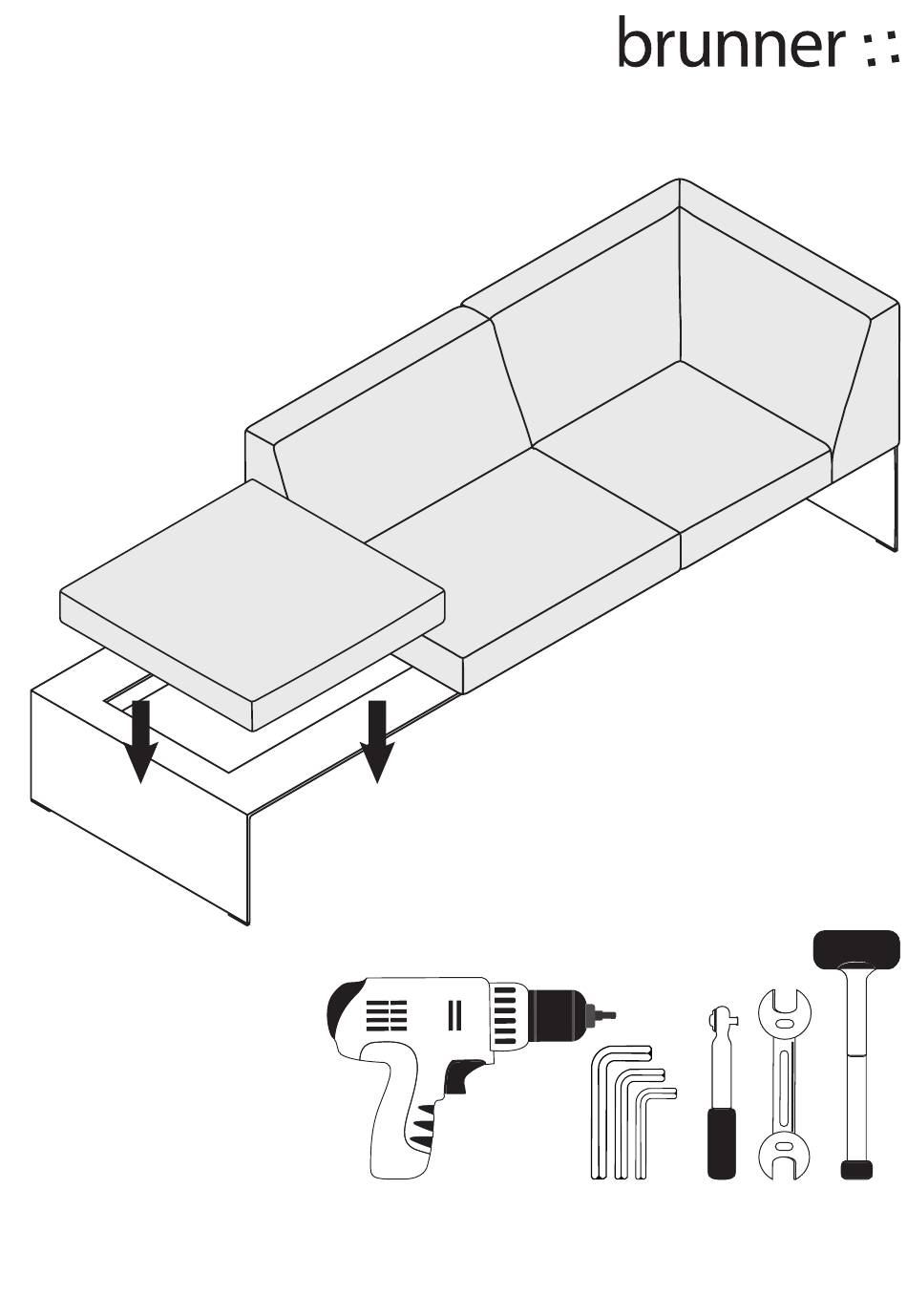

- Page 1 Instructions de montage Design : jehs+laub...
- Page 2 Merci d’avoir choisi un produit de qualité Brunner de la série banc. Le système lounge modulaire est polyvalent. Il peut être complété à volonté et reconfiguré à tout moment grâce à son principe de conception modulaire bien pensé. Ainsi, vous pouvez créer en un tour de main des tout nouveaux espaces lounge à...
-
Page 3: Table Des Matières
Assemblage de deux éléments lounge en angle Montage de l’élément bar Electrification et câblage Informations complémentaires Généralités concernant le montage Outils de montage pour le système lounge banc modulaire Conseils d’entretien – structures en époxy Conseils d’entretien – revêtements tissus et cuirs Remarques Mentions légales... -
Page 4: Eléments Du Système Lounge Modulaire
ÉLÉMENTS DU SYSTÈME LOUNGE MODULAIRE Tablettes et éléments d’assise BC-H00 BC-H40 BC-H70 BC-H100 BC-T00 BC-H40E BC-H70E BC-H100E Structures BC-100 BC-200 BC-300... -
Page 5: Exemples De Configurations
EXEMPLES DE CONFIGURATIONS Configurations des éléments lounge Eléments du système lounge modulaire | Exemples de configurations 4 . 5... -
Page 6: Montage D'un Élément Lounge
MONTAGE D’UN ÉLÉMENT LOUNGE MISE EN PLACE DES PATINS Compris dans la livraison : 2 pièces latérales 4 patins... -
Page 7: Montage Des Structures
MONTAGE D’UN ÉLÉMENT LOUNGE MONTAGE DES STRUCTURES Compris dans la livraison : 2 traverses 2 pièces latérales 8 vis M8x16 Tailles des structures : BC-100 BC-200 BC-300 Montage d’un élément lounge 6 . 7... -
Page 8: Montage Des Coussins D'assise
MONTAGE D’UN ÉLÉMENT LOUNGE MONTAGE DES COUSSINS D’ASSISE Compris dans la livraison : 4/8/12 coulisseaux 1/2/3 coussins d’assise 4/8/12 vis M8x25 Position selon la taille de la structure : 95 95 BC-100 BC-200 BC-300 Ne pas serrer complètement la vis... -
Page 9: Assemblage Des Coussins D'assise
MONTAGE D’UN ÉLÉMENT LOUNGE ASSEMBLAGE DES COUSSINS D’ASSISE Compris dans la livraison : 1/2 éléments de liaison 8/16 vis Spax 4,5x25 Position selon la taille de la structure : BC-200 BC-300 10 mm d’écart Milieu du coussin 90° Visser les éléments de liaison avec un écart de 10 mm entre les parties synthétiques 2 mm d’écart Resserrer les coussins... -
Page 10: Montage D'une Tablette
MONTAGE D’UN ÉLÉMENT LOUNGE MONTAGE D’UNE TABLETTE Compris dans la livraison : 4 rondelles 4 vis M6x16 4 coulisseaux 1 tablette Visser la tablette sur la structure Visser les éléments de liaison... -
Page 11: Montage De La Cabine/Montage Des Structures
MONTAGE D’UN ÉLÉMENT LOUNGE MONTAGE DE LA CABINE/MONTAGE DES STRUCTURES Compris dans la livraison : 4 traverses 2 pièces latérales 700 1 pièce latérale 2300 16 vis M8x16 BC 2100 BC 3100/3200 Montage des patins et des structures comme pour un seul élément lounge, voir pages 6-7 Montage d’un élément lounge 10 . -
Page 12: Montage Des Coussins D'assise De La Cabine
MONTAGE D’UN ÉLÉMENT LOUNGE MONTAGE DES COUSSINS D’ASSISE DE LA CABINE Compris dans la livraison : 16/24 coulisseaux 16/24 vis M8x25 4 vis M6x25 2/4 coussins d’angle 2/4 coussins d’assise 1 cloison intermédiaire 4 rondelles 1 plinthe Monter la structure Visser le coussin d’angle (ne pas serrer les vis) - Page 13 MONTAGE D’UN ÉLÉMENT LOUNGE DÉTAIL A Emboîter et visser le deuxième coussin d’angle Placer la tige dans l’orifi ce Visser la cloison intermédiaire (ne pas serrer les vis) Visser la plinthe Ajuster les coussins sur la structure Visser les coussins d’assise restants et visser (ne pas serrer les vis) Montage d’un élément lounge...
-
Page 14: Assemblage Des Coussins D'assise De La Cabine
MONTAGE D’UN ÉLÉMENT LOUNGE ASSEMBLAGE DES COUSSINS D’ASSISE DE LA CABINE Compris dans la livraison : 2/4 éléments de liaison 16/32 vis Spax 4,5x25 Ajuster les coussins, les assembler et serrer les vis, voir pages 8-10... -
Page 15: Assemblage De Plusieurs Éléments Lounge
ASSEMBLAGE DE PLUSIEURS ÉLÉMENTS LOUNGE ASSEMBLAGE LINÉAIRE DE DEUX ÉLÉMENTS LOUNGE Compris dans la livraison : 1 rondelle 1 vis M8x25 1 écrou M8 Les pièces latérales sont fournies pré-percées et doivent être positionnées du bon côté lors du montage Positionner les éléments lounge en ligne et les visser ensemble Montage d’un élément lounge | Assemblage de plusieurs éléments lounge 14 . -
Page 16: Assemblage De Deux Éléments Lounge Dos À Dos
ASSEMBLAGE DE PLUSIEURS ÉLÉMENTS LOUNGE ASSEMBLAGE DE DEUX ÉLÉMENTS LOUNGE DOS À DOS Compris dans la livraison : 2 pièces de jonction 4 vis M8x12 4 écrous M8 Installer l’écrou Positionner les éléments lounge dos à dos et visser les deux pièces de jonction à la traverse, près de la pièce latérale... -
Page 17: Assemblage De Deux Éléments Lounge En Angle
ASSEMBLAGE DE PLUSIEURS ÉLÉMENTS LOUNGE ASSEMBLAGE DE DEUX ÉLÉMENTS LOUNGE EN ANGLE Compris dans la livraison : 1 raccord d’angle 2 vis M8x25 2 écrous 2 vis M8x12 Fixer les écrous Visser le raccord d’angle à la traverse Positionner les éléments lounge en angle et visser le La pièce latérale est fournie pré-percée et doit être raccord d’angle au piètement latéral positionnée du bon côté... -
Page 18: Installation De L'element Bar
INSTALLATION DE L’ELEMENT BAR MONTAGE DE L’ELEMENT BAR Compris dans la livraison : 1 BC-T02 / BC-T03 4/5 crochets 1 banc avec 2 coussins/ à vêtements 3 coussins Pousser l’élément bar contre les tiges fi letées Visser les crochets à vêtements Serrer les vis des crochets à vêtements... - Page 19 INSTALLATION DE L’ELEMENT BAR MONTAGE DE L’ELEMENT BAR Compris dans la livraison : 4 rondelles 4 vis M5x10 Visser l’élément bar à la structure Installation de l’élément bar 18 . 19...
-
Page 20: Electrification Et Câblage
ÉLECTRIFICATION ET CÂBLAGE INSTALLATION DU BLOC PRISES SOUS LE COUSSIN D’ASSISE Compris dans la livraison : 1 bloc prises 2 caches 2 vis M8x12 synthétiques 2 plaques 1 équerre 2 écrous de montage 2 rondelles 1 ruban adhésif 1 conduite de câble Vissage du bloc prises à l’équerre. Positionner et visser l’équerre sur la traverse. Coller la conduite de câble au moyen du ruban adhésif Installer les caches synthétiques Insérer les plaques de montage sur le côté... -
Page 21: Informations Complémentaires
INFORMATIONS COMPLÉMENTAIRES GÉNÉRALITÉS CONCERNANT LE MONTAGE Ces instructions de montage servent de directives générales pour le montage de votre système lounge banc · Respecter les étapes décrites pour tous les éléments lounge modulaires · Les outils de montage proposés ne sont que des recommandations de Brunner GmbH ·... -
Page 22: Remarques
Certains des modèles représentés sont des modèles spéciaux entraînant un surcoût. Mentions légales Design industriel : jehs+laub Illustrations : Patrice Mutschler. Brunner GmbH Hanne Haaf. Brunner GmbH Texte : Hanne Haaf. Brunner GmbH Conception : Kerstin Lamprecht. Brunner GmbH... - Page 24 © Brunner GmbH 2015 . Im Salmenkopf 10 . D-77866 Rheinau Tél : +49 78 44. 40 20 . Fax : +49 78 44. 40 28 0 . info@brunner-group.com...
