Brunner A-Bench Instructions De Montage

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

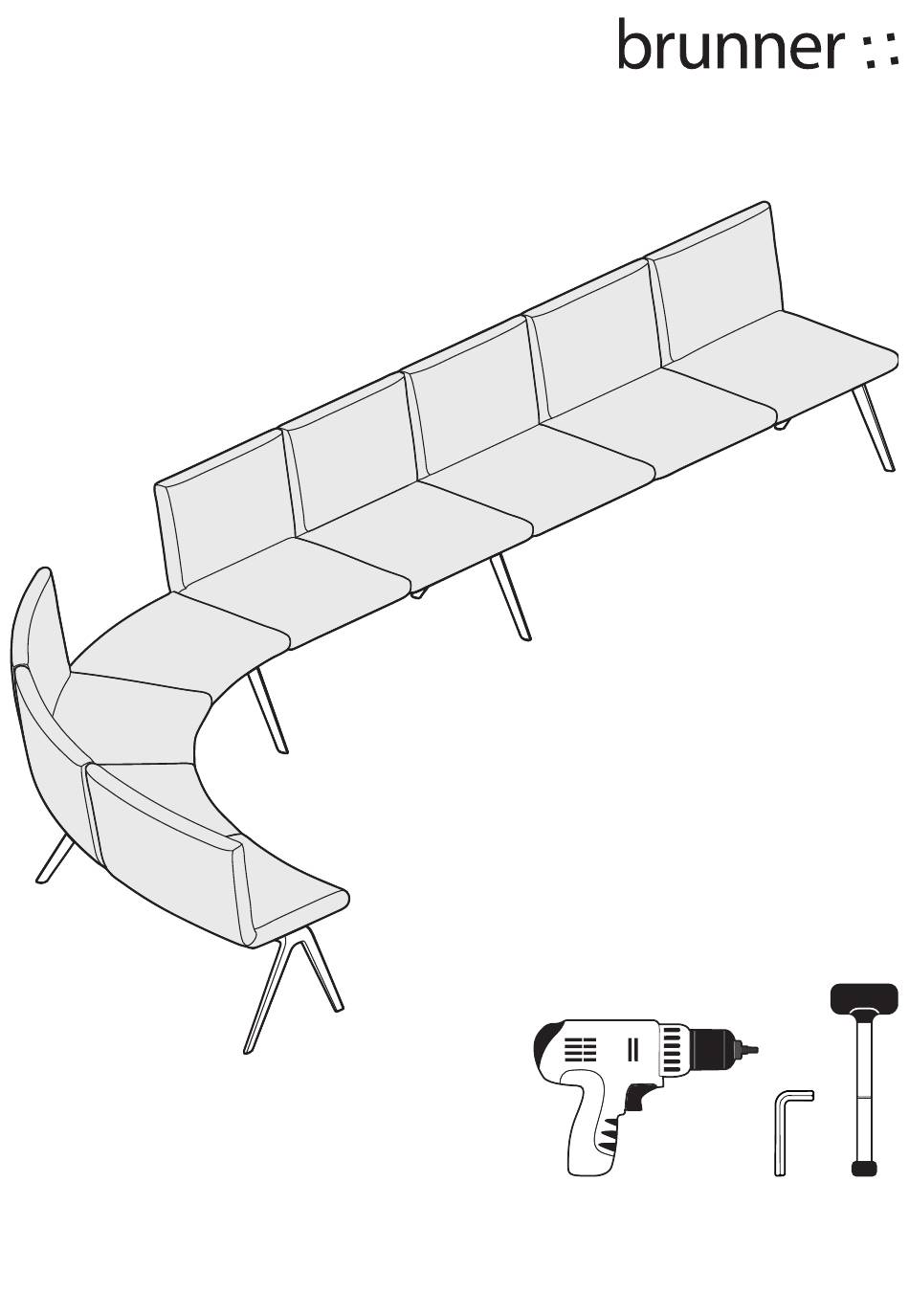

A-Bench
Instructions de montage
Design : jehs+laub

Publicité

Table des Matières
loading

Manuels Connexes pour Brunner A-Bench

Sommaire des Matières pour Brunner A-Bench

  • Page 1 A-Bench Instructions de montage Design : jehs+laub...
  • Page 3 écritoire ou d’un boîtier électrique, constituent autant de variantes possibles. Ce faisant, le montage du système A-Bench reste très simple : une visseuse sans fil, des clés Allen et un maillet en caoutchouc constituent l’outillage le mieux approprié pour l’assemblage des pièces.

  • Page 4: Table Des Matières

    SOMMAIRE Remarques sur le montage Remarques générales concernant le montage Vue d’ensemble Vue d’ensemble des pièces - pieds Vue d’ensemble des pièces - éléments de jonction et traverses Vue d’ensemble des éléments d’assise Vue d’ensemble des configurations possibles Matériel de fixation des éléments d’assise rembourrés Montage Assemblage des profilés en aluminium Montage des éléments de jonction courbes 9790-TRR...

  • Page 5: Remarques Sur Le Montage

    REMARQUES SUR LE MONTAGE Remarques générales concernant le montage Ces instructions de montage servent de directives générales pour le montage du système A-Bench. · Respecter les étapes décrites pour tous les modèles. · Les outils de montage proposés ne sont que des recommandations de Brunner GmbH.

  • Page 6: Vue D'ensemble Des Pièces - Pieds

    VUE D’ENSEMBLE DES PIÈCES – PIEDS 9790-FAL1 9790-FAL2 Pied extérieur en alumi- Pied de jonction en aluminium nium 9790-FEI1 9790-FEI2 Pied extérieur en chêne Pied de jonction en chêne...

  • Page 7: Vue D'ensemble Des Pièces - Éléments De Jonction Et Traverses

    VUE D’ENSEMBLE DES PIÈCES - ÉLÉMENTS JONCTION, TRAVERSES Länge /length 9790-Élément de jonction à angle droit (90°) 9790-Élément de jonction courbe (22,5°) Pied extérieur en aluminium Pied extérieur en aluminium Länge /length Longueur Länge /length Vue d’ensemble des traverses Longueur (mm) 9790-TR20 2 places 1180...

  • Page 8: Vue D'ensemble Des Éléments D'assise

    VUE D’ENSEMBLE DES ÉLÉMENTS D’ASSISE 9790-KG 9790-SG 9790-SAL 9790-SAR 9790-SE 9790-KR 9790-SRI 9790-SRA 9790-T01 9790-T02 9790-T03...

  • Page 9: Vue D'ensemble Des Configurations Possibles

    VUE D’ENSEMBLE DES CONFIGURATIONS POSSIBLES 8 . 9 Vue d’ensemble...

  • Page 10: Matériel De Fixation Des Éléments D'assise Rembourrés

    MATÉRIEL DE FIXATION DES ÉLÉMENTS D’ASSISE REMBOURRÉS Matériel de fixation des éléments d’assise rembourrés 4 pièces de fixation par élément d’assise Vis en bois 5x25 AW20 (Würth) noire Vis M6x25 6 pans creux, taille 5 noire, galvanisée Plaque percée plastique noir...

  • Page 11: Montage

    ASSEMBLAGE DES PROFILÉS EN ALUMINIUM Assemblage des profilés en aluminium avec les pièces moulées en aluminium (applicable pour tous les types d’assemblages) Assembler les éléments. Veiller à ne laisser aucun espace entre les éléments. Dévisser les vis de la pièce moulée. La pièce moulée est alors serrée dans le profilé...

  • Page 12: Montage Des Éléments De Jonction Courbes 9790-Trr

    MONTAGE DES ÉLÉMENTS DE JONCTION COURBES 9790-TRR 9790-Éléments de jonction à 22,5° 16 x Torx T30 8 Nm...

  • Page 13: Montage Des Éléments De Jonction À Angle Droit 9790-Tre

    MONTAGE DES ÉLÉMENTS DE JONCTION À ANGLE DROIT 9790-TRE 9790-Éléments de jonction à 90° 8 x Torx T30 8 Nm Montage 12 . 13...

  • Page 14: Montage Du Piètement

    MONTAGE DU PIÈTEMENT Assembler le piètement. Visser les éléments conformément aux instructions de montage. 8 x Torx T30 8 Nm...

  • Page 15: Préparation Des Éléments D'assise Rembourrés

    PRÉPARATION DES ÉLÉMENTS D’ASSISE REMBOURRÉS Monter les plaques percées sur les éléments d’assise rembourrés. par siège 4 x vis à six pans creux Ne pas encore serrer les vis ! Montage 14 . 15...
  • Page 16 FIXATION DES ÉLÉMENTS D’ASSISE REMBOURRÉS 1 Insérer l’élément d’assise rembourré par l'avant sur le piètement. Plaque percée Profilé en aluminium Faire ensuite coulisser l’élément d’assise rembourré vers l’arrière. Plaque percée Profilé en aluminium...
  • Page 17 FIXATION DES ÉLÉMENTS D’ASSISE REMBOURRÉS 2 Monter les plaques percées arrière. par siège 4 x vis à six pans creux Ne pas encore serrer les vis ! Montage 16 . 17...
  • Page 18 ALIGNEMENT DES ÉLÉMENTS D’ASSISE REMBOURRÉS Répéter les étapes de montage 3 à 6 pour tous les éléments d’assise rembourrés. Aligner les éléments d’assise rembourrés.

  • Page 19: Fixation Des Éléments D'assise Rembourrés

    FIXATION DES ÉLÉMENTS D’ASSISE REMBOURRÉS Aligner correctement les plaques percées et serrer les vis. ✔ ✘ par siège IMPORTANT : 8 x les plaques percées doivent être vis à six pans creux correctement insérées dans le profilé 8 Nm avant de serrer les vis ! Montage 18 .
  • Page 20 FIXATION DES ÉLÉMENTS D’ASSISE REMBOURRÉS Monter 4 vis en bois par élément d’assise (fixation de sécurité pour le maintien en position) par siège 4 x AW20 8 Nm...

  • Page 21: Montage Des Plateaux De Table

    MONTAGE DES PLATEAUX DE TABLE 9790-T01 9790-T02 9790-T03 Monter les plaques percées sur les plateaux de table. par plateau de table 4 x vis à six pans creux Ne pas encore serrer les vis ! Poursuivre le montage en procédant de la même manière que pour les éléments d’assise rembourrés.

  • Page 22: Montage Des Tablettes Écritoires 1

    MONTAGE DES TABLETTES ÉCRITOIRES 1 Insérer délicatement la tablette écritoire entre deux éléments d’assise rembourrés et l’amener jusqu’à la traverse.
  • Page 23 MONTAGE DES TABLETTES ÉCRITOIRES 2 Fixer ensuite la tablette écritoire à l’aide des 8  vis fournies aux éléments d’assise rembourrés. par tablette écritoire 8 x AW20 8 Nm Montage 22 . 23...

  • Page 24: Montage Du Boîtier Électrique

    MONTAGE DU BOÎTIER ÉLECTRIQUE Mettre le boîtier électrique en place à env. 40 mm du bord extérieur de l’élément d’assise rembourré souhaité. env. 40 mm Fixer le boîtier électrique à l’aide des 4 vis fournies et d’une visseuse sans fil. Boîtier électrique 4 x AW20 8 Nm...

  • Page 25: Conseils D'entretien

    CONSEILS D’ENTRETIEN Il est particulièrement important de nettoyer votre meuble A-Bench de manière adéquate et en douceur afin de le maintenir dans un état optimal le plus longtemps possible. Les consignes de nettoyage suivantes ne sont que des recommandations. Brunner GmbH décline toute responsabilité en cas de dommages des surfaces résultant d’un nettoyage inadapté.

  • Page 26: Nettoyage Des Plateaux De Table

    HPL et à créer une couche collante, peu esthétique et liant les salissures. Nettoyage des plateaux de table avec Brunner NanoTec (NTB) S’il convient de nettoyer régulièrement les produits Brunner NTB, ceux-ci n’exigent pas d’entretien particulier. La matière est particulièrement facile à nettoyer avec un chiffon humide.
  • Page 27 Sous réserve de modifi- jehs+laub cations techniques, d’erreurs et de variations de teinte. Illustrations : Claas Ratjen . Brunner GmbH Texte : Claas Ratjen . Elena Sauer . Brunner GmbH Mise en page : Wolfgang Merkle . Darmstadt 26 . 27 Conseils d’entretien...
  • Page 28 © Brunner GmbH 2019. Im Salmenkopf 10 . D-77866 Rheinau Tél : +49 78 44. 40 20. Fax : +49 78 44. 40 28 00. info@brunner-group.com...
