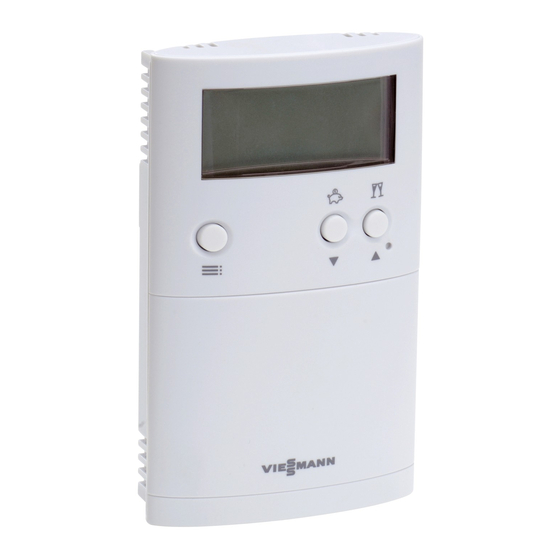

- Page 1 VIESMANN Notice de montage Vitotrol 100 type UTDB-RF Thermostat d'ambiance avec horloge digitale et récepteur radio- fréquence VITOTROL 100 5442 995 FR 5/2014...
-
Page 2: Consignes De Sécurité
Consignes de sécurité Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout ris- que et tout dommage pour les personnes et les biens. Explication des consignes de sécu- Travaux sur l'installation rité ■ Mettre l'installation hors tension (au Remarque porte-fusible du tableau électrique ou Les indications précédées du mot à... -
Page 3: Table Des Matières
Sommaire Travaux préparatoires au montage..............Etapes du montage Ouvrir le Vitotrol 100..................... Mettre le socle mural en place................Mettre le récepteur radio-fréquence en place............Raccordement électrique à la régulation.............. ■ Raccordement à la régulation avec la fiche lH..........■ Raccordement à la Vitodens 100-W..............■... -
Page 4: Travaux Préparatoires Au Montage
Travaux préparatoires au montage Fonction Le Vitotrol UTDB-RF, associé au récep- teur radio-fréquence, influence la tem- pérature ambiante en mettant en mar- che ou à l'arrêt un dispositif comme la pompe de circuit de chauffage par exemple. Emplacement Vitotrol 100 Récepteur radio-fréquence ■... -
Page 5: Ouvrir Le Vitotrol 100
Ouvrir le Vitotrol 100 Mettre le socle mural en place L'alimentation électrique est assurée Avant le montage mural, il est impératif par des piles (voir chapitre "Données de contrôler la qualité de la réception techniques"). (voir page 17). -
Page 6: Mettre Le Récepteur Radio-Fréquence En Place
Mettre le socle mural en place (suite) Mettre le récepteur radio-fréquence en place Avant le montage, il faut absolument contrôler la qualité de la réception (voir page 17). -
Page 7: Mettre Le Récepteur Radio-Fréquence En Place (Suite)
Mettre le récepteur radio-fréquence en place (suite) -
Page 8: Raccordement Électrique À La Régulation
Raccordement électrique à la régulation Raccordement à la régulation avec la fiche lH Positionner un pont entre les bornes L et COM du récepteur radio-fréquence. Câble de raccordement recommandé ■ Câble d'une section de 1,5 mm² pour 230 V~ Remarque Ne pas utiliser la borne NC dans le récepteur radio-fréquence. -
Page 9: Raccordement À La Vitodens 100-W
Raccordement électrique à la régulation (suite) Raccordement à la Vitodens 100-W Raccordement aux bornes X1 1 L N A Bornier de raccordement dans le récepteur radio-fréquence B Bornes "X1" sur la régulation Câble de raccordement recommandé ■ Câble d'une section de 1,5 mm² pour 230 V~ Remarque Ne pas utiliser la borne NC dans le... -
Page 10: Raccordement Électrique À La Régulation (Suite)
Raccordement électrique à la régulation (suite) Raccordement aux bornes X3 Tirer séparément les câbles 230 V et les câbles très basse tension. Câble de raccordement à la régulation recommandé ■ Câble 2 conducteurs d'une section de 0,75 mm² pour très basse tension Remarque Ne pas utiliser la borne NC dans le récepteur radio-fréquence. -
Page 11: Raccordement À La Régulation Avec La Fiche Gh
Raccordement électrique à la régulation (suite) Raccordement à la régulation avec la fiche gH Positionner un pont entre les bornes L et COM du récepteur radio-fréquence. Câble de raccordement recommandé ■ Câble d'une section de 1,5 mm² pour 230 V~ Remarque Ne pas utiliser la borne NC dans le récepteur radio-fréquence. -
Page 12: Raccordement À La Régulation Avec La Fiche A-D
Raccordement électrique à la régulation (suite) Raccordement à la régulation avec la fiche a-D 1. Retirer le pont C entre les bornes 1 et 3 dans la fiche a-D. 2. Tirer séparément les câbles 230 V et les câbles très basse tension. Câble de raccordement à... -
Page 13: Raccordement En Général
Raccordement électrique à la régulation (suite) Raccordement en général A Bornier de raccordement dans le B Composants à activer, par exemple récepteur radio-fréquence la pompe de circuit de chauffage Câble de raccordement recommandé ■ Câble d'une section de 1,5 mm² pour 230 V~... -
Page 14: Assembler Le Récepteur Radio-Fréquence
Assembler le récepteur radio-fréquence... -
Page 15: Assembler Le Vitotrol 100
Assembler le Vitotrol 100... -
Page 16: Mise En Service Du Vitotrol 100
Mise en service du Vitotrol 100 1. Ouvrir le cache. 2. Appuyer sur Reset à l'aide d'un objet pointu. 3. Sélectionner la langue avec / . 4. Confirmer avec OK. 5. Régler l'heure et la date actuelles avec / . 6. -
Page 17: Mise En Service Du Récepteur Radio-Fréquence
Mise en service du récepteur radio-fréquence Plusieurs Vitotrol 100 avec leur récep- Remarque teur radio-fréquence peuvent être Si le symbole clignote, cela indique installés dans un même bâtiment. Les que le récepteur radio-fréquence n'a deux équipements sont appairés en pas détecté le signal du Vitotrol 100. usine. -
Page 18: Mise En Service Du Récepteur Radio-Fréquence (Suite)
Mise en service du récepteur radio-fréquence (suite) 3. Appuyer 2 fois sur 7. Confirmer 4 fois avec OK. L'afficheur indique "Envoi de don- 4. Avec / , sélectionner "Réglages". nées". La transmission dure 30 s. Si la qualité de réception est suffi- 5. -
Page 19: Données Techniques
Données techniques Vitotrol 100 Tension nominale 3 V– 2 piles LR 6/AA Température ambiante ■ de fonctionnement de 0 à 40 °C ■ de stockage et de transport de −25 à 65 °C Indice de protection IP 20 selon EN 60529 Récepteur radio-fréquence Fréquence de réception 868 MHz... - Page 20 Viessmann France S.A.S. 57380 Faulquemont Tél. 03 87 29 17 00 www.viessmann.fr...
