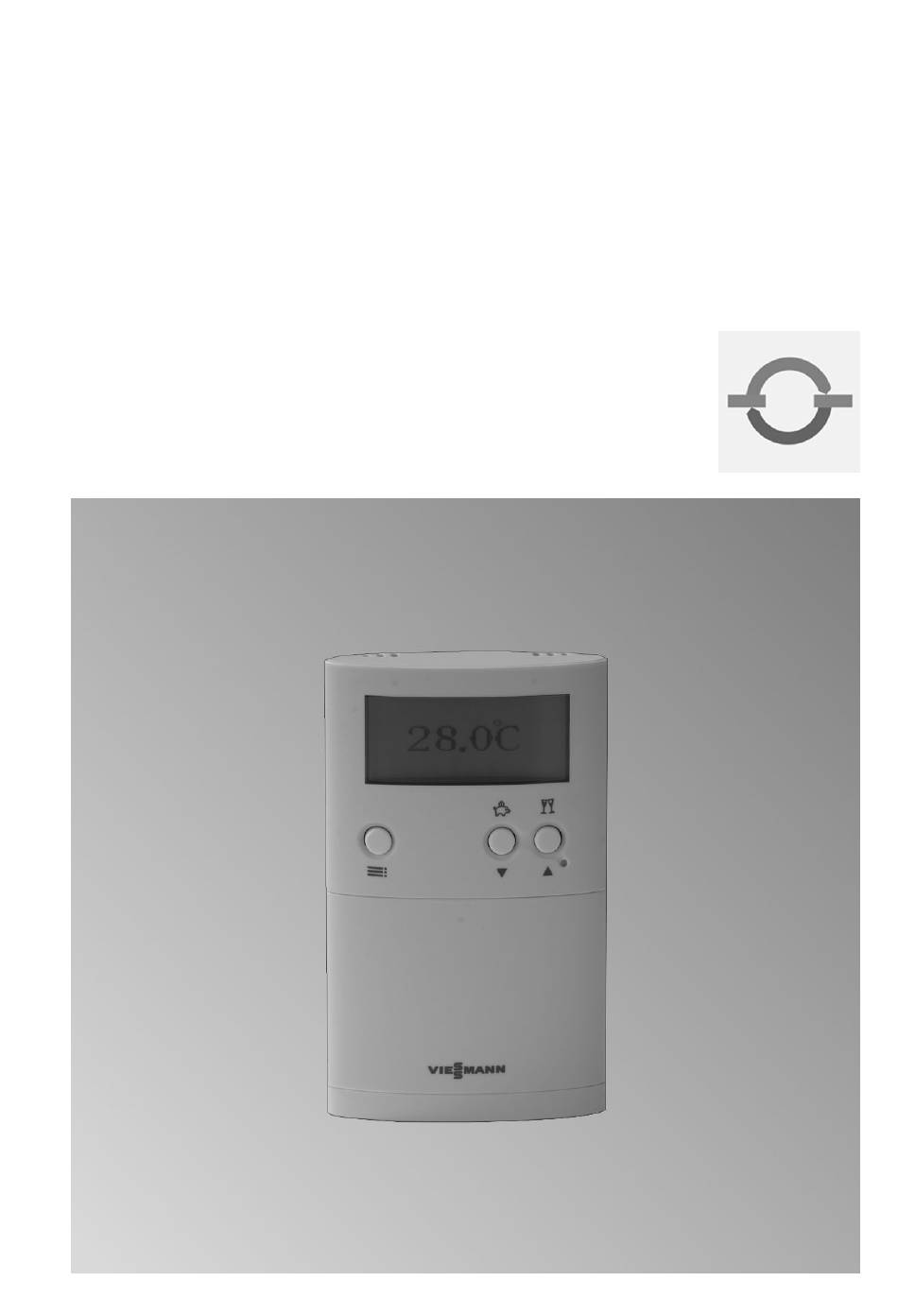

Notice d'utilisation
pour l'utilisateur

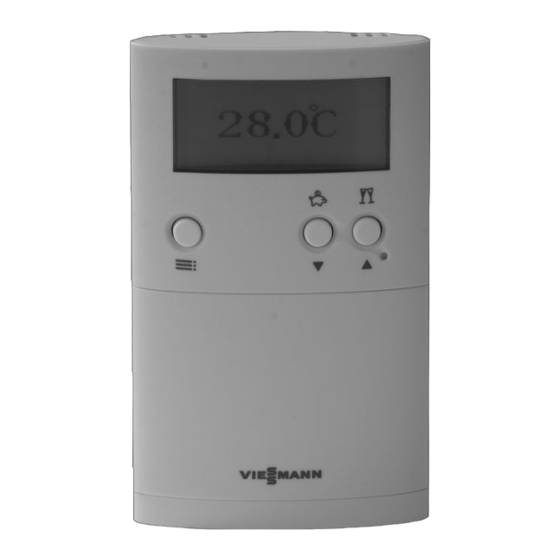

Thermostat d'ambiance
Type UTDB-RF2
VITOTROL 100
A conserver !
5586 620-F
6/2010

Publicité

Table des Matières
loading

Manuels Connexes pour Viessmann VITOTROL 100 UTDB-RF2

Sommaire des Matières pour Viessmann VITOTROL 100 UTDB-RF2

  • Page 1 VIESMANN Notice d'utilisation pour l'utilisateur Thermostat d'ambiance Type UTDB-RF2 VITOTROL 100 A conserver ! 5586 620-F 6/2010...
  • Page 2 Consignes de sécurité Pour votre sécurité Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens. Explication des consignes de sécu- Danger rité Des travaux non réalisés dans les règles de l’art sur l’installation Danger de chauffage risquent d’induire Ce symbole met en garde contre...

  • Page 3: Pour Votre Sécurité

    Consignes de sécurité Pour votre sécurité (suite) Comportement en cas d’odeur de gaz Comportement en cas d’incendie Danger Danger Toute fuite de gaz risque de pro- Il y a risque de brûlures et d'ex- voquer des explosions pouvant plosion en cas d’incendie. causer des blessures très gra- ■...
  • Page 4 Consignes de sécurité Pour votre sécurité (suite) Composants supplémentaires, piè- ces de rechange et d’usure Attention Les composants qui n’ont pas été contrôlés avec l’installation de chauffage risquent de provoquer des dommages sur l’installation de chauffage ou des dysfonction- nements. Ne faire effectuer leur montage ou leur remplacement que par le chauffagiste.

  • Page 5: Table Des Matières

    Sommaire Sommaire Vos accès Vue d'ensemble des organes de commande et d'affichage......... ■ Ouvrir le cache de protection................■ Fonctions......................■ Symboles sur l'écran..................■ Eclairage de l'écran..................Mode d'utilisation....................■ Affichage de base..................... ■ Verrouillage des fonctions................. 10 Chauffage des pièces Sélectionner le mode de fonctionnement.............
  • Page 6 Sommaire Sommaire (suite) Que faire si ? les pièces sont trop froides................... 30 les pièces sont trop chaudes................30 il n'y a pas d'eau chaude..................31 Î clignote à l'écran..................... 31 Changer les piles....................31 Modifier le code adresse..................33 Annexe Nettoyage......................

  • Page 7: Vos Accès

    Vos accès Vue d'ensemble des organes de commande et d'affichage Ouvrir le cache de protection...

  • Page 8: Fonctions

    Vos accès Vue d'ensemble des organes de commande et… (suite) Fonctions û å ä A Ecran D Reset B Régime économique E Cache de protection ouvert û(page 19) F Plaque signalétique G Compartiment à piles Modification de valeur H Confirmation C Régime réceptions g (page 19) K Retour en arrière dans le menu L Touche menu...

  • Page 9: Eclairage De L'écran

    Vos accès Vue d'ensemble des organes de commande et… (suite) E Température ambiante F Programmation horaire représentée 23:26 sous forme de bargraph 01.01.09 Prog 1 21.5 °C r Demande de chaleur pour le chauf- fage Demande de chaleur pour la pro- duction d'eau chaude sanitaire Þ...

  • Page 10: Vos Accès

    Vos accès Mode d'utilisation (suite) ■ La touche permet de revenir en Les modifications effectuées sont vali- arrière d'une étape dans le menu. dées avec la touche OK. Les modifi- ■ Le menu se ferme automatiquement cations de température effectuées 30 s après le dernier appui sur une avec les touches / sont validées touche.

  • Page 11: Chauffage Des Pièces

    Chauffage des pièces Sélectionner le mode de fonctionnement Vous pouvez choisir entre les modes de Le chauffage alterne entre la tempé- fonctionnement suivants : rature ambiante normale ("Confort") ■ Chauffage et 2 températures ambiantes réduites Dans ce mode de fonctionnement, ("Economie"...
  • Page 12 Chauffage des pièces Sélectionner le mode de fonctionnement (suite) Lu-Ve (du lundi au vendredi) Plage horaire Début Température ambiante 06:00 08:00 Confort 08:00 12:00 Confort 12:00 14:00 Confort 14:00 18:00 Confort 18:00 22:00 Confort 22:00 06:00 Réduit Sa-Di (samedi et dimanche) Plage horaire Début Température ambiante 07:00...
  • Page 13 Chauffage des pièces Sélectionner le mode de fonctionnement (suite) Sa-Di (samedi et dimanche) Plage horaire Début Température ambiante 07:00 08:00 Confort 08:00 12:00 Confort 12:00 14:00 Confort 14:00 18:00 Confort 18:00 23:00 Confort 23:00 07:00 Réduit Programmation horaire 3 – Prog 3 Lu-Di (du lundi au dimanche) Plage horaire Début Température ambiante...

  • Page 14: Mise Hors Gel

    Chauffage des pièces Sélectionner le mode de fonctionnement (suite) Mise hors gel Lorsque vous ne souhaitez pas chauffer 1. Ouvrez le cache de protection. les pièces, mais tout de même bénéficier de la protection contre le gel. 2. Appuyez 2 fois sur Le chauffage des pièces se déclenche lorsque la température ambiante chute 3.

  • Page 15: Régler Durablement La Température Ambiante

    Chauffage des pièces Régler durablement la température ambiante Vous pouvez régler les valeurs de tem- 05. A l'aide de / , sélectionnez pérature suivantes : "Régime temp.". ■ Température ambiante "Confort" (température ambiante normale) 06. Confirmez avec OK. Réglage à l'état de livraison : 21 °C Plage de réglage: 10 à...
  • Page 16 Chauffage des pièces Régler durablement la température ambiante (suite) Vous pouvez régler des plages de fonc- 11. A l'aide de / , sélectionnez tionnement identiques pour plusieurs "Régler". jours (groupes de jours) ou spécifiques pour chaque jour : 12. Confirmez avec OK. ■...

  • Page 17: Modifier La Température Ambiante Pour Quelques Jours Seulement

    Chauffage des pièces Régler durablement la température ambiante (suite) Copier une programmation horaire 08. Confirmez avec OK. Vous pouvez copier les programmations 09. A l'aide de / , sélectionnez "Cir- horaires, par ex. pour créer une pro- cuit de chauffage". grammation horaire légèrement diffé- rente à...

  • Page 18: Modifier La Température Ambiante Pour Quelques Heures Seulement

    Chauffage des pièces Modifier la température ambiante pour quelques… (suite) Lorsque le programme vacances est 7. A l'aide de / , réglez le jour souhaité activé, les pièces sont chauffées à la ainsi que l'heure de début et de fin du température ambiante réduite programme vacances.

  • Page 19: Modification Avec Les Touches

    Chauffage des pièces Modifier la température ambiante pour quelques… (suite) Vous voulez abaisser la température ambiante contrairement à ce que vous ■ Sélectionnez le régime économique à aviez prévu : l'aide de la touche û (uniquement ■ Dans les programmes "Prog 1" à dans les programmes "Prog 1"...
  • Page 20 Chauffage des pièces Modifier la température ambiante pour quelques… (suite) 1. Appuyez pendant env. 5 s sur la tou- che û. û s'affiche à l'écran. 2. Vous pouvez également modifier la température à l'aide des touches 3. La valeur est validée automatique- ment au bout d'env.

  • Page 21: Production D'eau Chaude Sanitaire

    Production d'eau chaude sanitaire Activer et désactiver la production d'eau chaude sanitaire 1. Ouvrez le cache de protection. 4. Confirmez avec OK. 2. Appuyez 2 fois sur 5. Sélectionnez "Marche" ou "Arrêt" pour "ECS" avec / . 3. A l'aide de / , sélectionnez "Manuel".
  • Page 22 Production d'eau chaude sanitaire Régler la programmation horaire (suite) Sa-Di (samedi et dimanche) Plage horaire Début Mode de fonctionnement 06:30 08:00 Déverrouillage 08:00 12:00 Déverrouillage 12:00 14:00 Déverrouillage 14:00 16:00 Déverrouillage 16:00 23:00 Déverrouillage 23:00 06:30 Verrouillage Programmation horaire 2 – Prog 2 Lu-Di (du lundi au dimanche) Plage horaire Début Mode de fonctionnement...

  • Page 23: Régler Une Programmation Horaire Spécifique

    Production d'eau chaude sanitaire Régler la programmation horaire (suite) Programmation horaire 3 – Prog 3 Lu-Di (du lundi au dimanche) Plage horaire Début Mode de fonctionnement 05:30 08:00 Déverrouillage 08:00 12:00 Verrouillage 12:00 14:00 Verrouillage 14:00 15:30 Verrouillage 18:00 22:00 Déverrouillage 22:00 05:30...
  • Page 24 Production d'eau chaude sanitaire Régler la programmation horaire (suite) Vous pouvez régler des plages de fonc- 11. A l'aide de / , sélectionnez tionnement identiques pour plusieurs "Régler". jours (groupes de jours) ou spécifiques pour chaque jour : 12. Confirmez avec OK. ■...
  • Page 25 Production d'eau chaude sanitaire Régler la programmation horaire (suite) Copier une programmation horaire 15. A l'aide de / , sélectionnez "Régler" pour effectuer les modifi- Vous pouvez copier les programmations cations. horaires, par ex. pour créer une pro- grammation horaire légèrement diffé- rente à...

  • Page 26: Autres Réglages Heure Et Date

    Autres réglages Heure et date 1. Ouvrez le cache de protection. 6. Confirmez avec OK. 2. Appuyez 2 fois sur 7. A l'aide de / , sélectionnez "Date- heure". 3. A l'aide de / , sélectionnez "Régla- ges". 8. Confirmez avec OK. 4.

  • Page 27: Renommer Les Programmes

    Autres réglages Renommer les programmes Vous pouvez renommer individuelle- 07. A l'aide de / , sélectionnez le pro- ment les programmes "Prog 1" à "Prog gramme à renommer (par ex. "Prog 3". La dénomination est limitée à 5 1"). caractères. 08.

  • Page 28: Comportement Du Régulateur

    Autres réglages Comportement du régulateur Le régulateur à hystérésis est préréglé. La valeur de l'hystérésis influence les consignes d'enclenchement et d'arrêt pour "Chauffage" ou "Pas de chauf- fage". Exemple : Température ambiante de consigne : 21 °C Hystérésis : 0,6 °C (état de livraison). Plage de réglage : 0,2 à...

  • Page 29: Interrogations Possibles

    Interrogations possibles Interroger les températures et les autres réglages 1. Appuyez sur / permet de consulter la consigne de température actuelle. Les indications suivantes s'affichent à l'écran : ■ Jour de la semaine ■ Date et heure ■ Programme actuel ■...

  • Page 30: Que Faire Si

    Que faire si ? les pièces sont trop froides Cause Elimination Le Vitotrol 100 est mal réglé. Contrôlez et rectifiez si nécessaire les réglages : ■ Programme (voir page 11) ■ Température ambiante (voir page 15) ■ Heure (voir page 26) La liaison radio avec la régulation de la Modifier le code adresse (voir chaudière est perturbée.

  • Page 31: Il N'y A Pas D'eau Chaude

    Que faire si ? il n'y a pas d'eau chaude Cause Elimination Le Vitotrol 100 est mal réglé. Contrôlez et rectifiez si nécessaire les réglages : ■ Activer la production d'eau chaude sanitaire (voir page 21) ■ Programme (voir page 23) ■...
  • Page 32 Que faire si ? Changer les piles (suite) Les piles/accumulateurs ne font pas par- ■ Utilisez des piles alcalines 1,5 V de tie des déchets ménagers. Débarrassez- type LR6/AA ne contenant pas de vous des piles/accumulateurs usés dans substances nocives. les points de collecte prévus à...

  • Page 33: Modifier Le Code Adresse

    Que faire si ? Changer les piles (suite) Appuyez sur le bouton reset à l'aide d'un Reset objet pointu. Suite à un reset, vous devrez saisir à nouveau la langue, l'heure et la date. Modifier le code adresse Récepteur radiofréquence sur la 1.
  • Page 34 Que faire si ? Modifier le code adresse (suite) 9. Confirmez avec OK. Au bout d'env. 30 s, "Envoi de don- nées" s'affiche. La transmission dure env. 30 s. La LED clignote brièvement pen- dant la transmission. Lorsque le code adresse a été reconnu, les LED s'éteignent ;...

  • Page 35: Annexe

    Annexe Nettoyage Vous pouvez nettoyer l'appareil avec un produit de nettoyage usuel (pas de détergent). Conseils pour économiser l'énergie Utilisez les possibilités de réglage du Autres recommandations : Vitotrol 100 : ■ Ventilez correctement les pièces. ■ Evitez de surchauffer les pièces. Ouvrez brièvement les fenêtres en Chaque degré...

  • Page 36: Index

    Index Index Affichage de base........9 Organes de commande et d'affichage. 8 Auto-assistance.........30 Pas d'eau chaude......31 Chauffage des pièces en permanence Plaque signalétique......8 (mode de chauffage constant)...14 Programme vacances Comportement du régulateur.....28 ■ interroger........29 Copier une programmation ■ régler..........17 horaire..........17, 25 ■...
  • Page 37 Index Index (suite) Vacances...........17 Verrouiller les fonctions......10...

  • Page 40: Remarque Concernant La Validité

    Votre interlocuteur Veuillez vous adresser à votre installateur pour tout ce qui concerne les travaux d'entretien et de réparation de votre installation. Pour toute information : site Internet www.viessmann.fr. Viessmann France S.A.S. 57380 Faulquemont Tél. 03 87 29 17 00 www.viessmann.fr...
