Remplacement Des Fusibles - FRIEDHELM LOH Rittal R8-I Notice D'utilisation

Machine à dénuder et à sertir les câbles R8-I Rittal

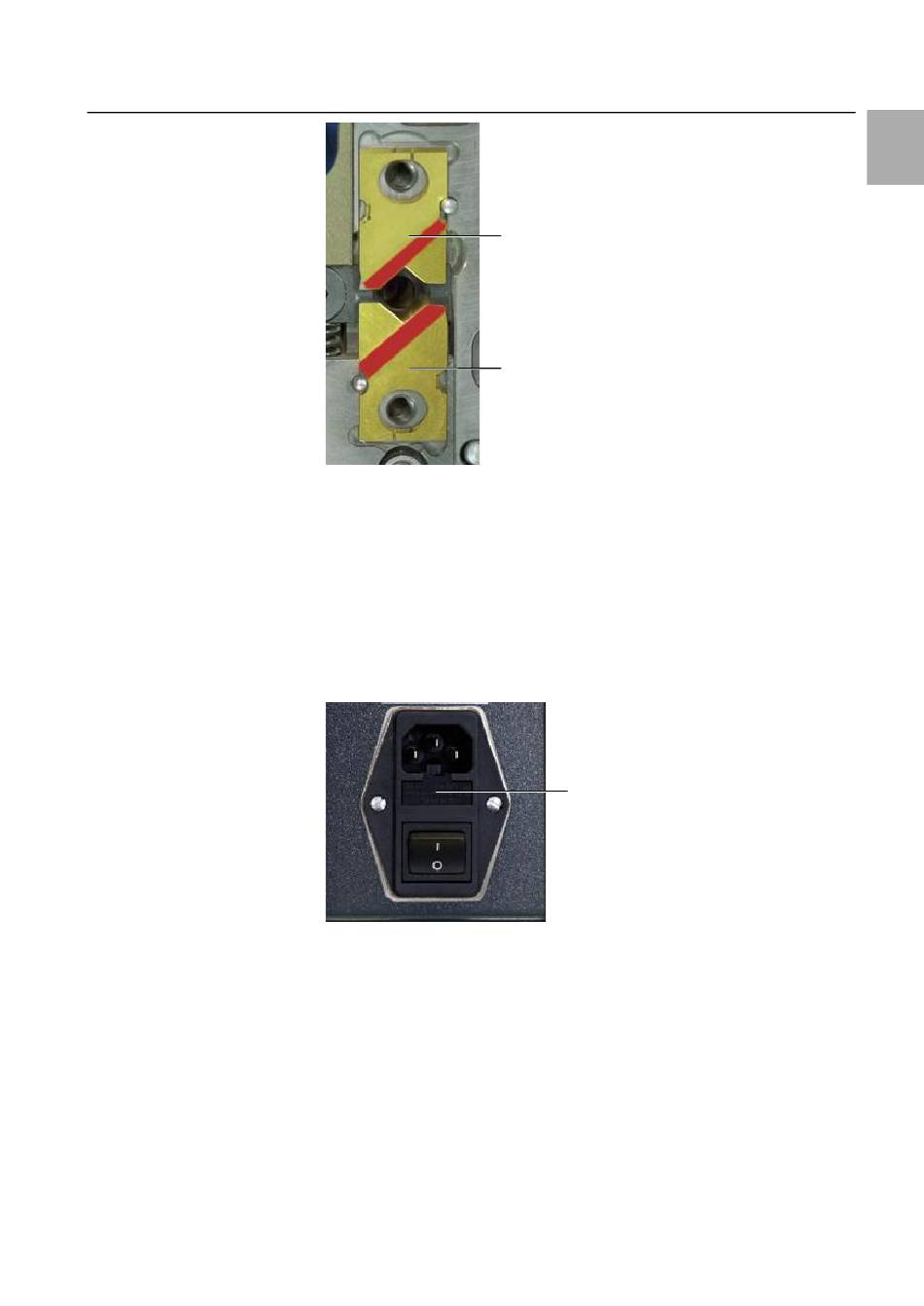

Fig. 18 : installer les couteaux
◼ Assembler chaque paire de couteaux de telle manière que les arêtes biseautées
(marquées en rouge dans fig. 18) soient orientées vers l'extérieur.
◼
Insérer les deux paires de couteaux dans le support.
◼ Fixer à nouveau le couvercle.
◼ Fixer les deux excentriques de telle manière qu'ils se trouvent en position « 0 ».
◼ Effectuer un test de dénudage (cf. paragraphe 5.4 « Test de dénudage »).
8.4

Remplacement des fusibles

◼ S'assurer que la machine est hors tension.
◼ Débrancher la fiche de raccordement.
Fig. 19 : ouvrir le logement du fusible
◼ Retirer le logement du fusible (fig. 19, pos. 1) de l'unité filtre réseau à l'aide d'un
tournevis plat.
◼ Remplacer les deux fusibles par des nouveaux (2 x T2AH250V).
◼
Insérer à nouveau le logement du fusible dans l'unité filtre réseau.
8 Suppression des défauts
1
1
1
Sous réserve de modifications techniques
FR
