Machine à dénuder et à sertir les câbles R8-I Rittal

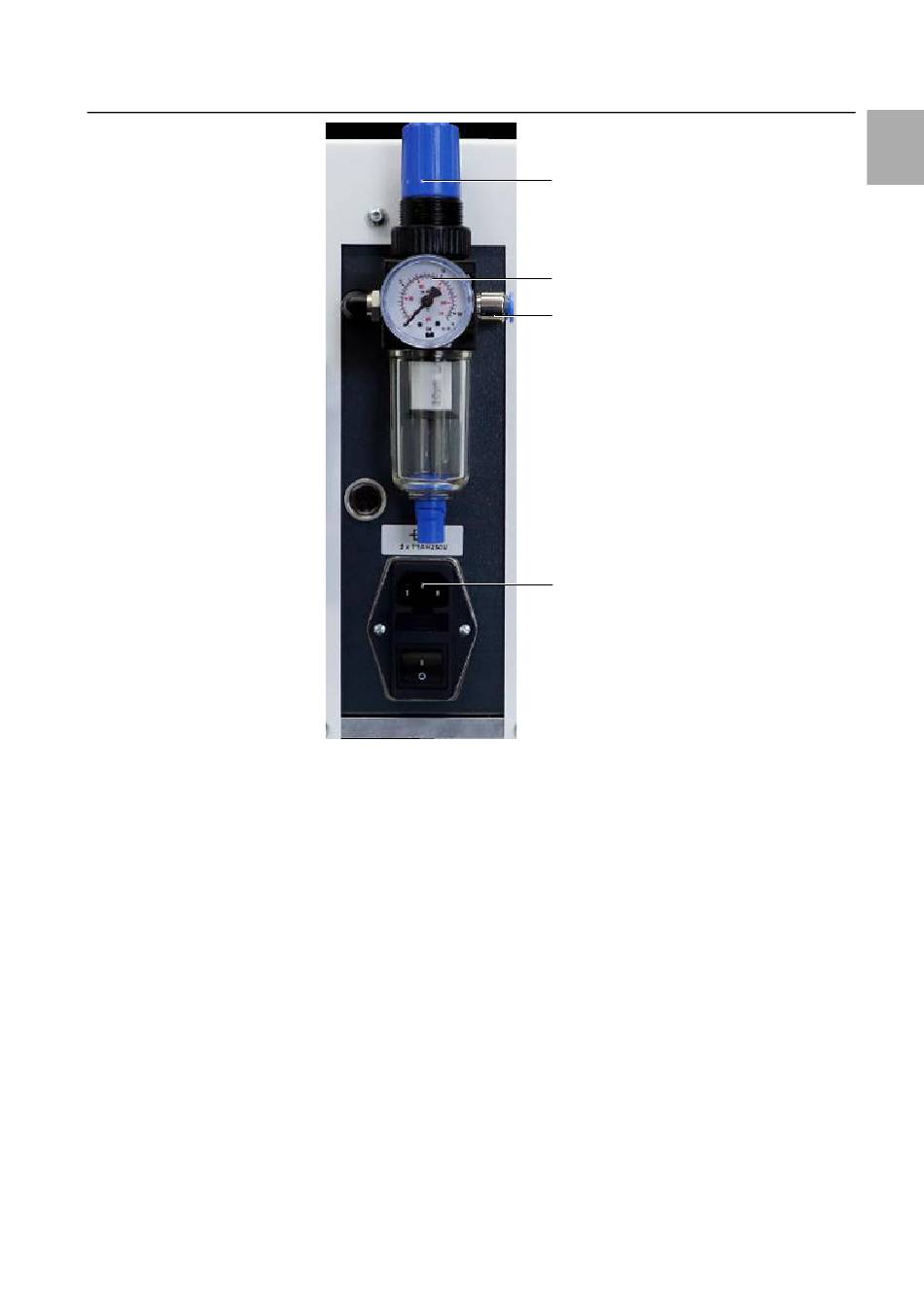

Fig. 3 : installer les raccordements
Légende
1 Vis de réglage
2 Manomètre
3 Alimentation en air comprimé
4 Prise de raccordement au réseau
◼ Raccorder tout d'abord le tuyau d'air comprimé au groupe de conditionnement
d'air de la machine (fig. 3, pos. 3).
◼ Raccorder le tuyau d'air comprimé seulement après à la source d'air comprimé.
◼
Contrôler l'affichage du manomètre (fig. 3, pos. 2).
La pression de service doit se situer entre 5 et 5,5 bar.
◼
Réguler si nécessaire la pression de service. Tirer pour cela la vis de réglage
(fig. 3, pos. 1) vers le haut et la tourner prudemment :
– tourner dans le sens des aiguilles d'une montre pour augmenter la pression
– tourner dans le sens inverse des aiguilles d'une montre pour diminuer la pres-
sion.
◼ Raccorder le câble réseau dans la douille de raccordement au réseau (fig. 3,
pos. 4) de la machine et le raccorder à l'alimentation électrique.
5 Réglage de la machine
La machine doit être réglée pour les raisons suivantes :
– lorsqu'un autre type d'embouts doit être traité
5 Réglage de la machine
1
2
3
4
Sous réserve de modifications techniques
