7 Nettoyage et entretien de la machine
FR
22 Sous réserve de modifications techniques

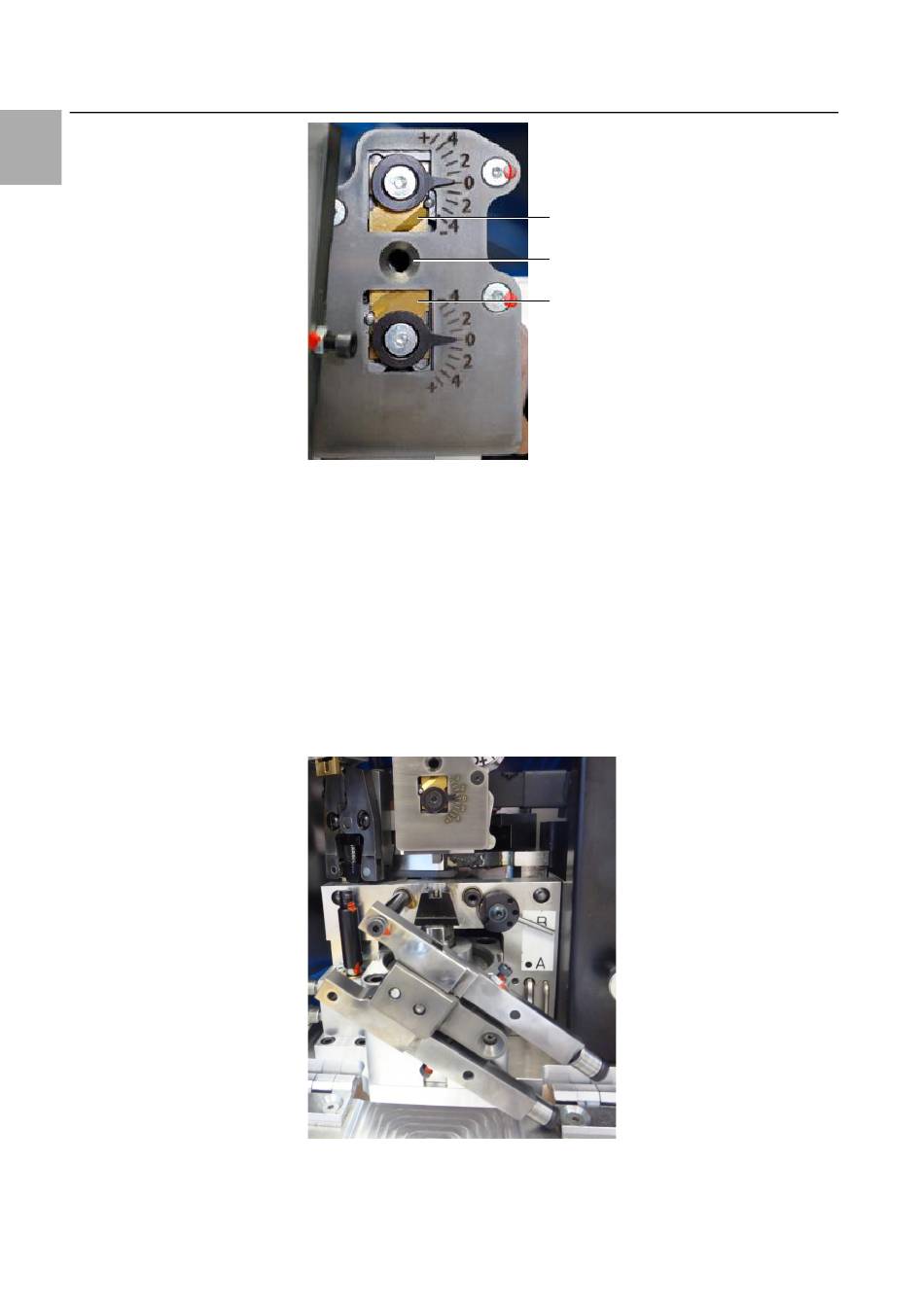

Fig. 12 : unité de dénudage
◼ Nettoyer la zone autour du perçage (fig. 12, pos. 1) avec un pinceau.
◼
Utiliser un chiffon doux et un peu d'alcool en cas de besoin.
◼ Vérifier les couteaux (fig. 12, pos. 2). Remplacer si nécessaire les couteaux (cf.
paragraphe 8.3 « Remplacement des couteaux à dénuder »).
7.7

Entretien de l'outil de sertissage

Il faut démonter l'unité de fixation du fil toronné pour accéder à l'outil de sertis-
sage.
◼ S'assurer que l'unité de fixation du fil toronné se trouve en position avancée
(fig. 11, pos. B).
◼ Enlever la vis inférieure droite de l'unité de fixation du fil toronné (fig. 11, pos. 4).
◼ Extraire prudemment l'unité de fixation du fil toronné vers l'avant.
◼ Basculer l'unité de fixation du fil toronné de côté et la déposer prudemment.
Fig. 13 : unité de fixation du fil toronné démontée
2
1
2
