Utilisation de la machine

6.1

Mode normal

◼ Insérer la bobine d'embouts.
Remarque :
◼
À vérifier avant la mise sous tension :
– la machine est-elle exempte de carences et de dommages vi-
sibles ?
– le câble de raccordement au réseau est-il en parfait état ?
– le tuyau d'air comprimé est-il en parfait état ?
– la pression de service requise (5,5 bar) est-elle disponible ?
– la face avant est-elle fermée ?
La machine ne doit pas être exploitée en présence d'une de ces ca-
rences.
◼ Vérifier si la carence peut être supprimée par l'entretien. Adressez-
vous sinon à votre Service Après-Vente Rittal.
◼ Mettre l'interrupteur d'alimentation sous tension.
Les vannes commutent en émettant un bruit et une mise en référence est effec-
tuée. L'écran tactile affiche la disponibilité de la machine.
6.2 Introduction du câble
Remarque :
◼ Traiter uniquement les câbles qui sont coupés proprement. Tous les
fils toronnés doivent se trouver au niveau de l'isolation, aucun fil to-
ronné ne doit être plus court ou dépasser.
◼ Veiller à introduire l'extrémité du câble de manière droite.

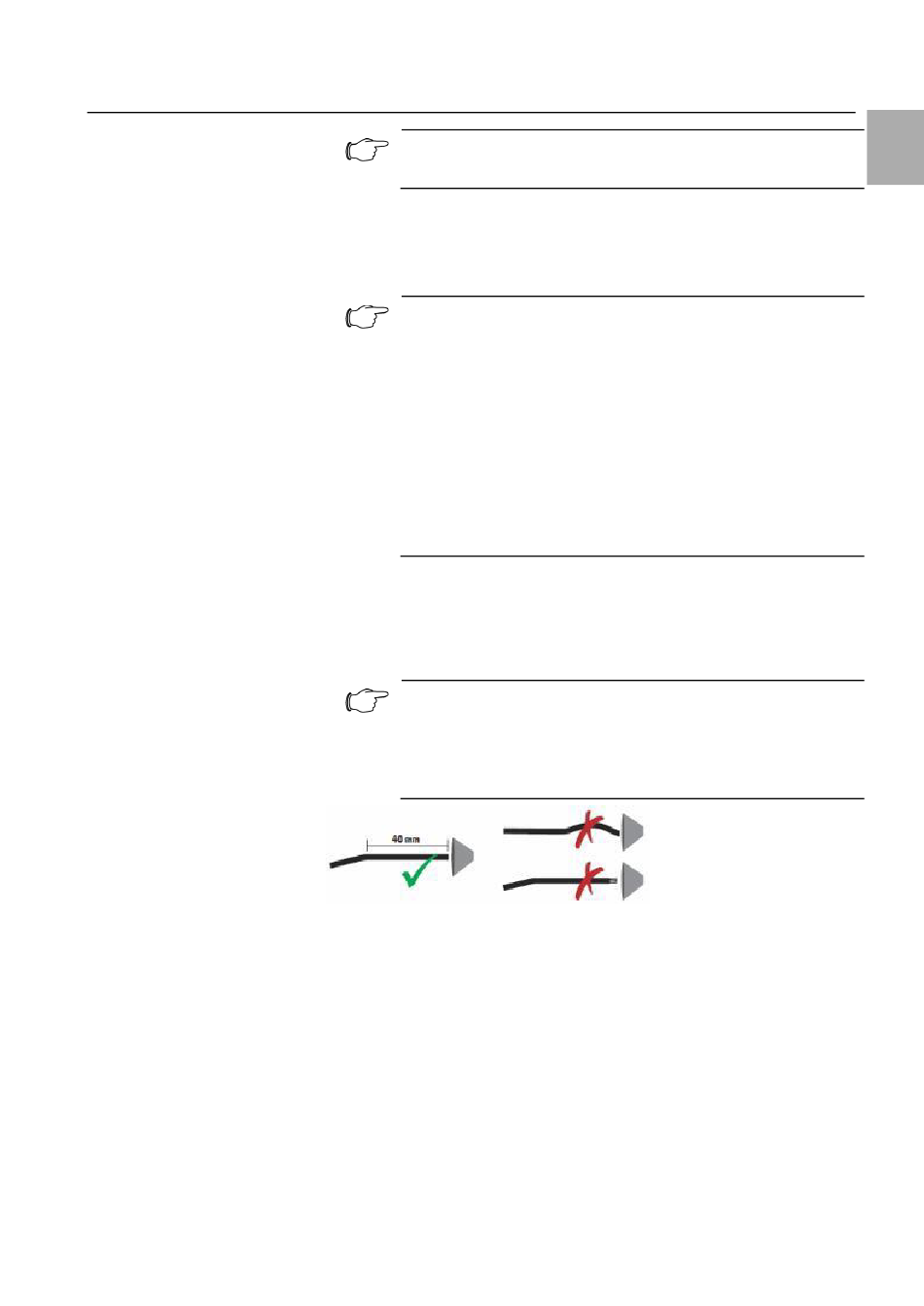

Fig. 7: Introduire correctement le câble
◼ Introduire un câble dans le cône d'introduction.
Le câble est tiré un peu vers l'intérieur et est automatiquement usiné, des bruits
de vannes sont audibles.
◼ Extraire le câble usiné dès que l'opération est terminée (plus de bruits).
6.3 Écran tactile et menus de commande
L'écran tactile affiche l'état de fonctionnement actuel. La partie inférieure de
l'écran est tactile.
Les quatre touches de commande vous permettent de naviguer à travers le pro-
gramme.
