5 Réglage de la machine
FR
14 Sous réserve de modifications techniques
◼ Basculer la face avant vers le bas.
◼ Pousser le bouton de déverrouillage vers la droite.
◼ Pousser la goupille du levier de transport vers le bas.
◼ Retirer la bande d'embouts de l'unité de transport.
◼
Installer les embouts : cf. paragraphe 5.1 « Installation des embouts ».
5.4 Test de dénudage
Un test de dénudage doit être effectué à chaque fois que le matériau à traiter est
modifié.
◼
Mettre l'interrupteur d'alimentation sous tension.
◼ Régler le mode de fonctionnement « Mode Dénudage » à l'écran tactile (cf. para-
graphe 6.5 « Changement du mode de fonctionnement »).
◼ Introduire un câble à dénuder.
◼
Vérifier le résultat :
– Les fils toronnés sont-ils endommagés ?
– Les fils sont-ils dénudés de manière droite et uniforme ?
◼ À l'aide d'un embout non serti, vérifier si la longueur dénudée est correcte et si
l'ensemble câble – embout sélectionnée correspond de manière optimale.
5.5 Réglage de la profondeur de coupe
En fonction de la dureté et de l'épaisseur de l'isolant, il peut être nécessaire
d'adapter la profondeur de coupe pour le dénudage.
Il faut modifier pour cela l'écartement des couteaux en réglant les deux excen-
triques.
◼ Pour accéder aux excentriques, pousser l'unité d'outils vers l'arrière et la basculer
vers la droite.

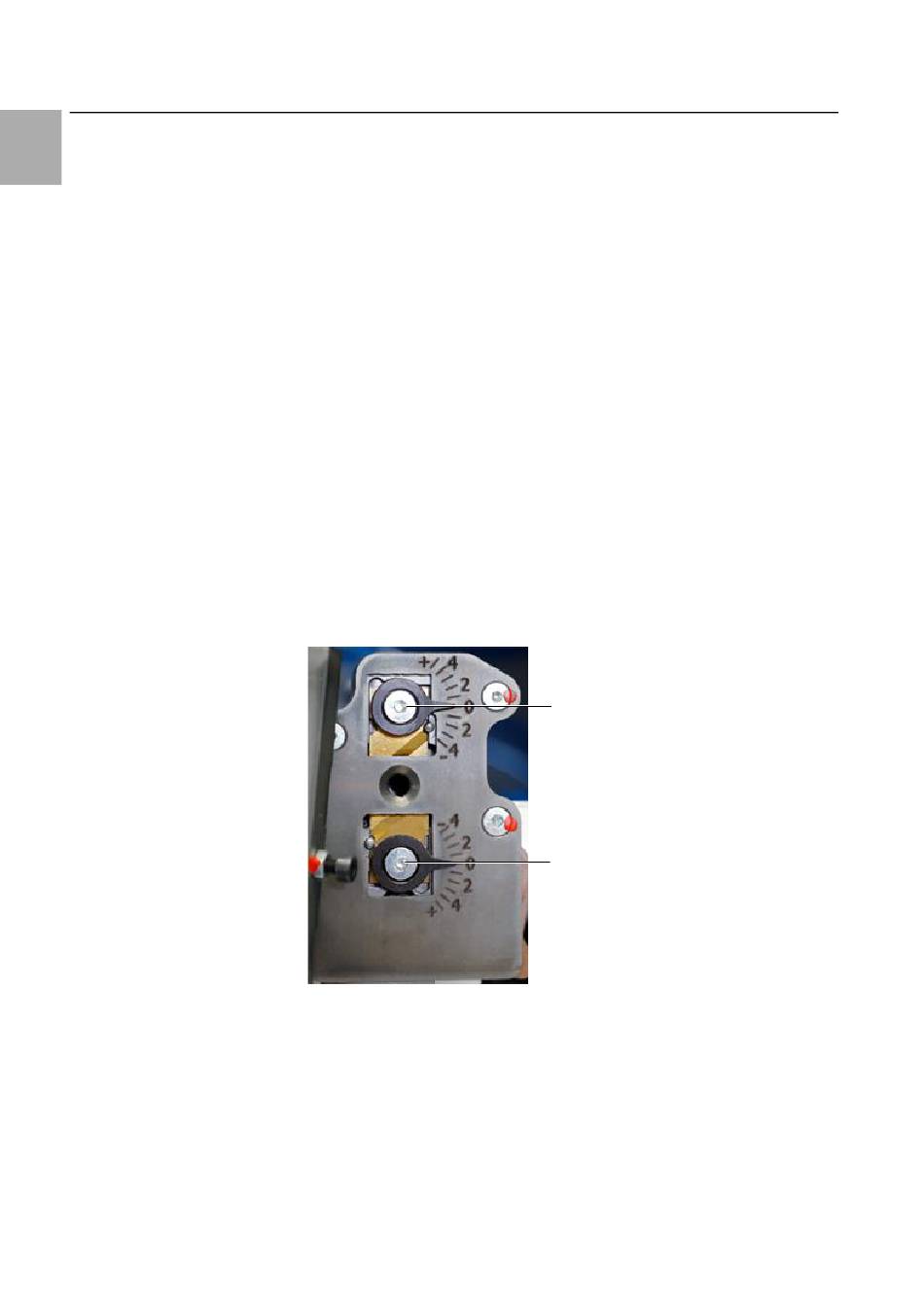

Fig. 6 : unité de dénudage
Légende
1 Vis excentrique
◼ Desserrer les deux vis excentriques (fig. 6, pos. 1) (clé à six pans creux 2,5 mm).
◼ Pour diminuer la profondeur de coupe, régler les deux excentriques dans la direc-
tion « + » (écartement plus important des couteaux).
◼ Pour augmenter la profondeur de coupe, régler les deux excentriques dans la
direction « – » (écartement moins important des couteaux).
◼
Resserrer à nouveau les deux vis excentriques.
1
1
Machine à dénuder et à sertir les câbles R8-I Rittal
