5 Réglage de la machine
FR
12 Sous réserve de modifications techniques
– à chaque mise en service
Si vous voulez passer à un autre type d'embouts, il faut tout d'abord ôter les em-
bouts qui se trouvent encore dans l'unité de sertissage. Procéder comme suit pour
cela :
◼ Enlever la bobine d'embouts.
◼ Introduire le câble utilisé dans la machine jusqu'à ce qu'il ne soit plus que dé-
nudé.
Tous les embouts à l'intérieur de l'unité de sertissage sont maintenant ôtés.
Lors du réglage, il faut vérifier et si nécessaire adapter les réglages suivants :
– Bobine d'embouts
– Section des embouts
Remarque :
La machine doit être hors tension pour le réglage.
5.1

Installation des embouts

◼
Placer la bobine d'embouts (fig. 4, pos. 1) de telle manière que le débobinage
s'effectue dans le sens des aiguilles d'une montre.
◼ Tourner le verrouillage (fig. 4, pos. 2) de la face avant (fig. 4, pos. 3) pour l'ouvrir.

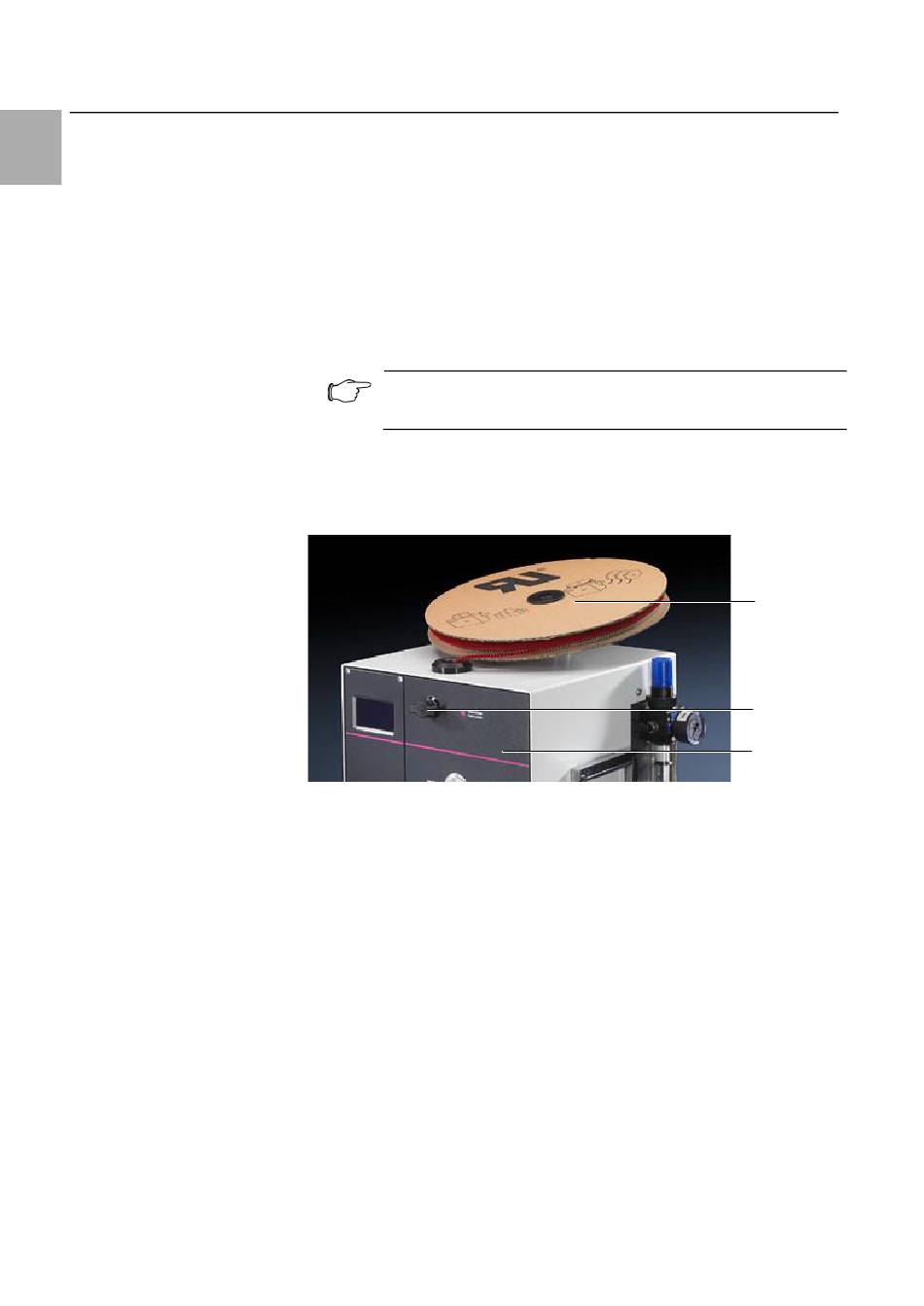

Fig. 4 : bobine d'embouts
Légende
1 Bobine d'embouts
2 Verrouillage de la face avant
3 Face avant
Machine à dénuder et à sertir les câbles R8-I Rittal
1
2
3
