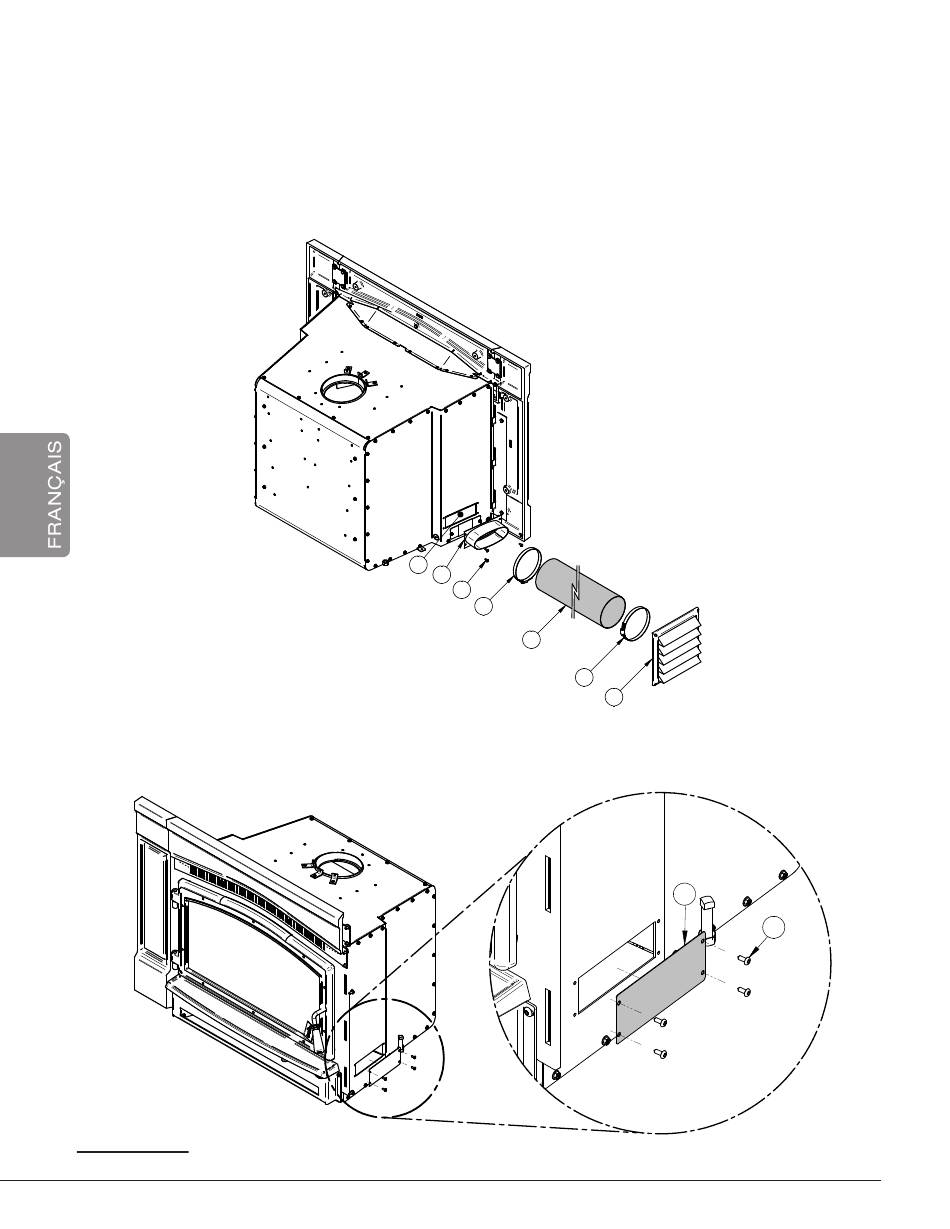

ANNEXE 5: INSTALLATION DE L'ENTRÉE D'AIR OPTIONNEL
Note : L'entrée d'air peut être installée du côté gauche ou droit de l'appareil.
1.
Installer l'adaptateur d'admission d'air frais (B) avec quatre vis (C), puis fixer le tuyau flexible
(non fourni) à l'adaptateur en utilisant l'un des colliers de serrage (D). Fixer l'autre extrémité du
tuyau à la terminaison murale extérieure (F) en utilisant l'autre collier de serrage. La terminaison
murale extérieure (F) doit être installée à l'extérieur de la maison.
2.
Installer la plaque (G) avec les 4 vis (H) sur l'autre côté de l'encastrable. La plaque et les vis se
trouvent dans l'ensemble de manuel.
1
Le tuyau doit être de type HVAC, isolé, et doit être conforme à la norme ULC S110 ou UL 181, Classe 0 ou Classe 1.
Page 46
A
B
C
D
E
D
Manuel d'installation et d'utilisation - Matrix 2700 encastrable
F
G
H
(E)
19
