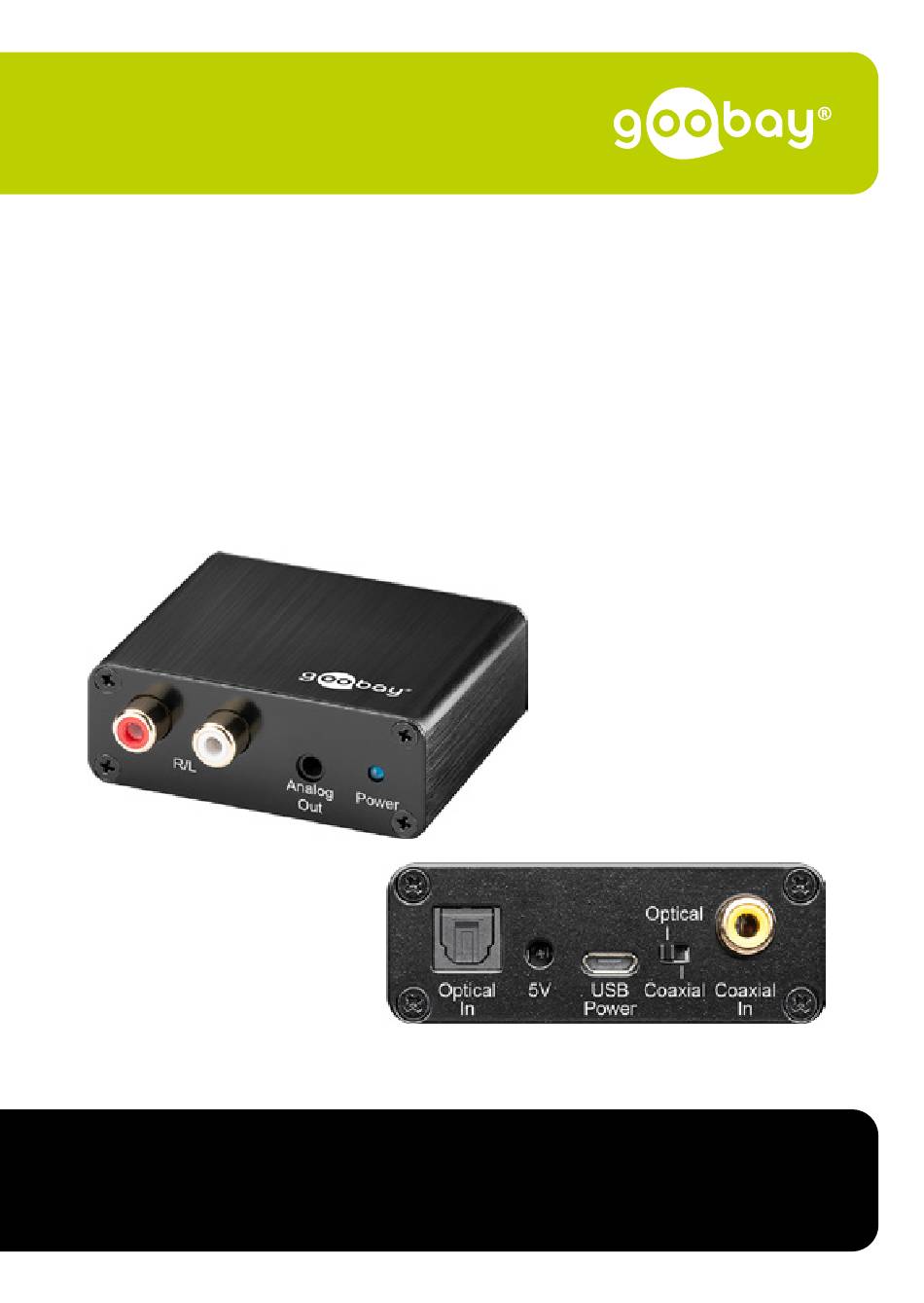

- Page 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58965 Digital / Analog Audio Wandler Digital / analogue audio converter Convertisseur audio numérique-analogique Convertitore audio digitale-analogico...
-
Page 2: Table Des Matières
Betriebsanleitung BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............2 Allgemeines ..............2 Warnstufen ..............2 Beschreibung und Funktion ............3 Produkt ................3 Lieferumfang ..............3 Bedienelemente und Produktteile ........ 3 Technische Daten ............ -
Page 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. • Bewahren Sie die Betriebsanleitung auf. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. Stromschlaggefahr: Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen verwendet werden, um es im Notfall... -
Page 4: Beschreibung Und Funktion
Betriebsanleitung Beschreibung und Funktion Produkt Digital / Analog Audio Wandler zum Anschluss an einen Audioverstärker oder AV-Receiver, wenn keine digitalen Audioeingänge vorhanden sind. • Wandelt digital elektronische Signale in analoge Audio- Signale bzw. analoge Audio-Signale in digital elektronische oder optische Signale um. • Kompaktes Gehäuse •... -
Page 5: Technische Daten
Technische Daten Digital/Analog Audio Wandler Artikelnummer 58965 Digital > Analog Eingänge Toslink, Koaxial (S/PDIF) Ausgänge: 2 x Cinch-Buchse (Analog Audio R/L) Abtastraten 32, 44,1, 48 und 96 kHz Audioformat stereo Betriebstemperatur- 0-70 °C bereich Maße 68 x 63 x 23 mm Gewicht 66 g... -
Page 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Länge 0,6 m Gewicht 31,5 g Tab. 1: Technische Daten Bestimmungsgemäßer Gebrauch Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den " Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise können zu schweren Unfällen, Personen- und Sachschäden führen. Anschluss und Bedienung Verletzungsgefahr durch Stolpern und Sturz •... -
Page 7: Wartung, Pflege, Lagerung Und Transport
Fig. 2: Anschluss Wartung, Pflege, Lagerung und Transport Die Produkte sind wartungsfrei. Sachschäden • Nur ein trockenes und weiches Tuch zum Reinigen verwen- den. • Keine Reinigungsmittel und Chemikalien verwenden. • Kühl und trocken lagern. • Produkt bei längerem Nichtgebrauch für Kinder unzugäng- lich und in trockener und staubgeschützter Umgebung lagern. -
Page 8: Entsorgungshinweise
WEEE Nr.: 82898622 Verpackung Verpackungen können kostenlos in den entsprechenden Sammelstellen entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack und Glas im Altglas-Container. DE4535302615620 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Produkt die grundlegenden Anfor- derungen und Richtlinien der europäischen Bestimmungen er- füllt. Verwendete Symbole... -
Page 10: User Manual
User manual BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 USER MANUAL Content Safety Instructions ..............10 General ................. 10 Warning levels .............. 10 Description and Function ............11 Product ................11 2.2 Scope of delivery ............11 2.3 Operating elements and product parts ......11 2.4 Specifications ............... -
Page 11: Safety Instructions
Safety Instructions General • Read the user manual completely and carefully before use. The user manual is part of the product and contains important information for correct use. • Keep this user manual. The user manual must be available for uncertainties and pas- sing the product. Risk of electric shock: The product has no power switch and may be used only in easily accessible outlets to quickly remove it in an emergency and after use. -
Page 12: Description And Function
User manual Description and Function Product Digital/analogue audio converter for connecting to audio-amplifiers, when there are no digital audio inputs. • Converts digital electronic signals into analogue audio signals. • Compact housing • Easy to install and use Scope of delivery • Digital/analogue audio converter • Power supply • USB/DC cable •... -
Page 13: Specifications
Specifications Digital/analogue audio converter Article Number 58965 Type digital > analogue Inputs Toslink, Coaxial (S/PDIF) Outputs 2 x RCA (analogue audio R/L) Sampling rates 32, 44.1, 48 and 96 KHz Audio format stereo Operating conditions 0-70 °C Dimensions 68 x 63 x 23 mm Weight 66 g... -
Page 14: Intended Use
User manual Voltage Length 0.6 m Weight 31.5 g Tab. 2: Specifications Intended Use We do not permit using the device in other ways like described in chapter “Description and Function“ and „Safety Instructions“. Use the product only in dry interior rooms. Not attending to these regulations and safety instructions might cause fatal accidents, injuries, and damages to persons and property. Connecting and Operation Risk of injury by stumbling and falling • Mind placing cables in a way, nobody will be disabled and the cable not be damaged. •... -
Page 15: Maintenance, Care, Storage And Transportation
Fig. 4: Connecting Maintenance, Care, Storage and Transportation The products are maintenance-free. Material demage • Only use a dry and soft cloth for cleaning. • Do not use detergents or chemicals. • Store cool and dry. • Store the product out the reach of children and in a dry and dust-protected ambience when not in use. • Keep and use the original packaging for transport. Liability notice •... -
Page 16: Disposal Instructions
WEEE No: 82898622 Packaging Packaging can be disposed of free of charge at the suitable collection points – paper belongs in paper bins, plastics belong in yellow sacks and glass belongs in used glass bins. DE4535302615620 EU Declaration of Conformity With the CE sign Goobay®, a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic European standards and directives. Symbols used For indoor use only IEC 60417- 5957 Alternating current... -
Page 18: Mode D'emploi
Mode d‘emploi BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 MODE D‘EMPLOI Contenu Consignes de sécurité ..............18 En général ..............18 Niveaux d‘alerte ............18 Description et fonction ..............19 Produit ................19 Contenu de la livraison ..........19 2.3 Eléments de commande e piéces ........ -
Page 19: Consignes De Sécurité
Consignes de sécurité En général • Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser. Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation. • Conservez soigneusement ce mode d‘emploi. Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit. -
Page 20: Description Et Fonction
Mode d‘emploi Description et fonction Produit Convertisseur audio numérique-analogique possibilité de raccordement à l’amplificateur audio si aucune entrée audio numérique n’est disponible. • convertit les signaux électroniques numériques en signaux audio analogiques respectivement les signaux audio analogiques en signaux audio numériques électroniques ou optiques. • boîtier compact • installation et utilisation simples Contenu de la livraison • Convertisseur audio numérique-analogique •... -
Page 21: Spécifications
Spécifications Convertisseur audio numérique-analogique Numéro de pièce 58965 Type audio numérique > analogique Entrées Toslink, Coaxial (S/PDIF) Sorties 2 x RCA (analogique audio G/D) Fréquence de balayage 32, 44,1, 48 et 96 KHz Format audio stereo Plage de température de 0-70 °C fonctionnement Dimensions 68 x 63 x 23 mm... -
Page 22: Utilisation Prévue
Mode d‘emploi Longueur 0,6 m Poids 31,5 g Tab. 3: Spécifications Utilisation prévue Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de celle décrite au chapitre „Description et Fonc- tions“ et „Consignes de sécurité“. Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas respecter ces inst- ructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens. Connexion e fonctionnement Risque de blessure en cas de trébucher • Faire attention à placer les câbles de sorte que qu‘ils ne soient pas endommagés et que personne ne soit entravé. • Veuillez installer le système et les appareils fixés au sup- port de telle façon que personne ne risque d‘être blessé ou qu‘aucun objet ne risque d‘être endommagé en cas de chute. -
Page 23: Maintenance, Entretien, Stockage Et Transport
Fig. 6: Connexion Maintenance, Entretien, Stockage et Transport Les produits sont sans entretien. Les dommages matériels • Utilisez uniquement un chiffon doux et sec pour le nettoyage. • Ne pas utiliser de détergents et de produits chimiques. • Endroit frais et sec. • Conserver le produit hors de la portée des enfants et dans une a mbiance sèche et protégé de la poussière lorsqu‘il ne est pas en cours d‘utilisation. • Conserver et utiliser l‘emballage d‘origine pour le transport. Avis de responsabilité • Nous nous réservons le droit des erreurs d‘impression et des changements à produit, l‘emballage ou de la documen- tation du produit. • S‘il vous plaît voir nos conditions de garantie. Ceuxci sont maintenant disponibles dans leur forme actuelle, conform- ément aux coordonnées figurant. -
Page 24: Instructions Pour L'élimination
Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination des déchets d‘appareils usagés, vous réalisez une part importante de la protection de l‘environnement. No DEEE : 82898622 Emballages Les emballages peuvent être mis au rebut gratuitement dans les lieux de collecte adaptés - le papier dans le conteneur à papier, les matériaux plastiques dans le conteneur à plastique et le verre dans le conteneur à verre. DE4535302615620 UE Déclaration de conformité En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l‘appareil est conforme aux conditions et directives de base de la réglemen- tation européenne. -
Page 25: Symboles Utilisés
Symboles utilisés Pour usage intérieur uniquement IEC 60417- 5957 Courant alternatif IEC 60417- 5032 Courant continu IEC 60417- 5031 Polarité du connecteur d'alimentation en IEC 60417- 5926 courant continu Recyclage ISO 7001 - PI PF 066 Classe de protection, Classe II IEC 60417- 5172... -
Page 26: Istruzioni Per L'uso
Istruzioni per l‘uso BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 ISTRUZIONI PER L‘USO Contenuto Istruzioni per la sicurezza ............26 Generalmente ............... 26 Livelli di allarme ............26 Descrizione e Funzione .............. 27 Prodotto ................ 27 Contenuto della confezione .......... 27 2.3 Elementi di comando e parti di prodotto ...... -
Page 27: Istruzioni Per La Sicurezza
Istruzioni per la sicurezza Generalmente • Leggere attentamente e completamente le istruzioni prima dell‘uso. Le instruzioni per l‘uso è parte integrante del prodotto e contie- ne importanti informazioni per un uso corretto. • Conservare questo istruzioni per l‘uso. Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del prodotto. Pericolo di scossa elettrica: Il prodotto non ha un interruttore di alimentazione e può... -
Page 28: Descrizione E Funzione
Istruzioni per l‘uso Descrizione e Funzione Prodotto Convertitore audio digitale-analogico per il collegamento ad amplificatori audio se sprovvisti di ingressi audio digitali. • Converte segnali elettronici digitali in segnali audio analogici rispettivamente segnali audio analogici in segnali audio ottici o elettronici digitali. • Supporta velocità di di 32, 44,1, 48 e 96 kHz • Alloggiamento compatto • Semplice installazione e facile utilizzo Contenuto della confezione • Convertitore audio digitale-analogico • Alimentatore •... -
Page 29: Specifiche
Specifiche Convertitore audio digitale-analogico Article number 58965 Tipo digital > analogue Ingressi Toslink, Coassiale (S/PDIF) 2 x RCA Uscite (analogue audio R/L) velocità di campiona- 32, 44,1, 48 e 96 KHz mento Formato audio stereo Intervallo operativo di 0~70 °C temperatura Dimensioni 68 x 63 x 23 mm... -
Page 30: Scopo D'utilizzo
Istruzioni per l‘uso Lunghezza 0,6 m Peso 31,5 g Tab. 4: Specifiche Scopo d‘utilizzo Non è consentito l’uso del dispositivo in modo diverso da quello descritto nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“. Usare il prodotto solamente in ambienti interni asciutti. La mancata osservanza di queste regole e delle istruzi- oni per la sicurezza può provocare incidenti fatali, lesioni e danni a persone e proprietà. Collegamento e Operativo Pericolo di lesioni a causa di inciampare e cadere •... -
Page 31: Manutenzione, Cura, Conservazione E Trasporto
Fig. 8: Collegamento Manutenzione, cura, conservazione e trasporto I prodotti sono esenti da manutenzione. Danni materiali • Utilizzare un panno asciutto e morbido solo per la pulizia. • Non utilizzare detergenti e prodotti chimici. • Conservare fresco e asciutto. • Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso. • Conservare e utilizzare l‘imballaggio originale per il trasporto. Avviso di responsabilità • Ci riserviamo il diritto di farlo d‘errori di stampa e modifiche al prodotto, imballaggio o documentazione del prodotto. • Si prega di consultare i nostri termini di garanzia. Questi sono ora disponibili nella loro forma attuale sotto le date informazioni di contatto. -
Page 32: Note Per Lo Smaltimento
Devono anche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel ma nuale o sulla confezione richiama l’attenzione su questi termini. Con questo tipo di raccolta differenziata e smaltimento dei pro dotti usati si contribuisce in modo sostanziale alla protezione dell’ambiente. WEEE No: 82898622 Imballaggio Gli imballaggi possono essere smaltiti gratuitamente negli appositi punti di raccolta: la carta nella campana, la plastica nel sacco giallo e il vetro nel contenitore per rifiuti in vetro. DE4535302615620 UE Dichiarazione di conformità Usando il marchio CE, Goobay®, un marchio registrato della Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle linee guida delle normative Europee. -
Page 33: Simboli Utilizzati
Simboli utilizzati Solo per uso interno IEC 60417- 5957 Corrente alternata IEC 60417- 5032 Corrente continua IEC 60417- 5031 Polarità del connettore di alimentazione in IEC 60417- 5926 corrente continua Riciclaggio ISO 7001 - PI PF 066 Classe di isolamento, Classe II IEC 60417- 5172... - Page 34 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58965 V 3.0 aw REV 2020-09-03 Goobay ® by Wentronic GmbH *(0,14 € / Minute aus dem deutschen Festnetz) Pillmannstraße 12 (0.14 € / minute from German landline) 38112 Braunschweig (0,14 € / minute depuis un poste fixe allemand) Germany (0,14 € / minuto dalla rete fissa tedesca) Made in China © by Wentronic Deutschland Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de Digital / Analog Audio Wandler Digital / analogue audio converter Convertisseur audio numérique-analogique...
