Manuels Connexes pour Goobay 58972
Sommaire des Matières pour Goobay 58972
- Page 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58972 HDMI™/CAT 5/6 Extender HDMI™/CAT 5/6 extender HDMI™/CAT 5/6 extension Extender HDMI™/CAT 5/6...
-
Page 2: Table Des Matières
Betriebsanleitung BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............2 Allgemeines ..............2 Warnstufen ..............2 Beschreibung und Funktion ............3 Produkt ................3 Lieferumfang ..............3 Bedienelemente und Produktteile ........ 3 Technische Daten ............ -
Page 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. • Bewahren Sie die Betriebsanleitung auf. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. Stromschlaggefahr: Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen verwendet werden, um es im Notfall... -
Page 4: Beschreibung Und Funktion

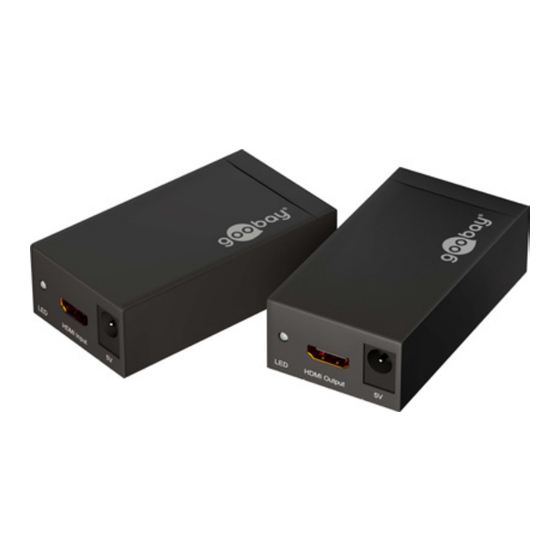

Betriebsanleitung Beschreibung und Funktion Produkt Der HDMI™/CAT 5/6 Extender verstärkt HDMI™ Signale über CAT5e/CAT6- Kabel für eine größere Reichweite. • unterstützt HDTV bis zu einer Auflösung von 1080p • 3D-geeignet bis zu einer Kabellänge von 60 m • einfache Installation und Bedienung Lieferumfang • HDMI™/CAT 5/6 Extender (1x Sender und 1x Empfänger) • Netzteil • Betriebsanleitung Bedienelemente und Produktteile Fig. : Bedienelemente und Produktteile Sender Empfänger LED-Betriebsanzeige... -
Page 5: Technische Daten
Technische Daten HDMI™/CAT 5/6 Extender Artikelnummer 58972 Sender Empfänger HDMI™-Buchse, Eingang CAT5e/6-, RJ45-Buchse Typ A, 19-polig HDMI™-Buchse, Ausgang CAT5e/6-, RJ45-Buchse Typ A, 19-polig Video-Signal-Eingang (TTL) Max. Bereich des Einzelanschlusses 1920 x 1080 / 1080p (Single Link) Video-Ausgang HDMI™ 1.2a + HDCP 1.0/1.1 Vertikaler 50/60 Hz Frequenzbereich Bandbreite 1,65 Gbit/s @ 165 MHz Videoverstärker Interlaced (50/60 Hz) -
Page 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Maße 50,5 x 25,1 x 68,4 mm Kabellänge 1,8 m Gewicht 55 g DC-Stecker 3,5 x 1,3 mm Polarität positiv Tab. : Technische Daten Bestimmungsgemäßer Gebrauch Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den " Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise können zu schweren Unfällen, Personen- und Sachschäden führen. -
Page 7: Wartung, Pflege, Lagerung Und Transport
5. Verbinden Sie den Empfänger mit Ihrem HDMI™-Ausgabe- gerät wie HD-LCD, HD-DLP, mittels HDMI™-Kabel (Länge ≤ 1,83 m). 6. Schließen Sie das Netzteil an den Empfänger und eine Steckdose an. Die LED-Betriebsanzeigen leuchten und signalisieren den Standby-Betrieb. Trennen Sie das Produkt bei Nichtgebrauch vom Netz. Fig. : Anschluss 5 Wartung, Pflege, Lagerung und Transport Die Produkte sind wartungsfrei. Sachschäden •... -
Page 8: Haftungshinweis
Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622 Verpackung Verpackungen können kostenlos in den entsprechenden Sammelstellen entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack und Glas im Altglas-Container. DE4535302615620 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Produkt die grundlegenden Anfor- derungen und Richtlinien der europäischen Bestimmungen er- füllt. -
Page 9: Verwendete Symbole
Verwendete Symbole Nur zur Verwendung im Innenbereich IEC 60417- 5957 Wechselspannung IEC 60417- 5032 Gleichspannung IEC 60417- 5031 Polarität des Gleichstrom-Netzanschlusses IEC 60417- 5926 Recycling ISO 7001 - PI PF 066 Schutzklasse II IEC 60417- 5172... -
Page 10: User Manual
User manual BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 USER MANUAL Content Safety Instructions ..............10 General ................. 10 Warning levels .............. 10 Description and Function ............11 Product ................11 2.2 Scope of delivery ............11 2.3 Operating elements and product parts ......11 2.4 Specifications ............... -
Page 11: Safety Instructions
Safety Instructions General • Read the user manual completely and carefully before use. The user manual is part of the product and contains important information for correct use. • Keep this user manual. The user manual must be available for uncertainties and pas- sing the product. Risk of electric shock: The product has no power switch and may be used only in easily accessible outlets to quickly remove it in an emergency and after use. -
Page 12: Description And Function
User manual Description and Function Product The HDMI™/CAT 5/6 extender amplifies the HDMI™ signal via CAT5/CAT6 cables for increased range. • supports HDTV at a resolution of up to 1080p • 3D-enabled for cable lengths of up to 60 m • easy to install and use Scope of delivery • HDMI™/CAT 5/6 extender (1x transmitter, 1x receiver) • Power supply • User manual Operating elements and product parts Fig. : Operating elements and product parts Transmitter Receiver LED power indicator HDMI™ input DC input... -
Page 13: Specifications
2.4 Specifications HDMI™/CAT 5/6 extender Article number 58972 Transmitter Receiver HDMI™ socket, Input CAT5e/6, RJ45 socket Type A, 19 pins HDMI™ socket, Output CAT5e/6-, RJ45 socket Type A, 19 pins Input video signal (TTL) Max. single link range 1920 x 1080 / 1080p Output video HDMI™ 1.2a + HDCP 1.0/1.1 Vertical frequency 50/60 Hz range Video amplifiier 1,65 Gbit/s @ 165 MHz... -
Page 14: Intended Use
User manual Weight 55 g DC plug 3.5 x 1.3 mm Polarity positive Tab. : Specifications Intended Use We do not permit using the device in other ways like described in chapter “Description and Function“ and „Safety Instructions“. Use the product only in dry interior rooms. Not attending to these regulations and safety instructions might cause fatal accidents, injuries, and damages to persons and property. Connecting and Operation Risk of injury by stumbling and falling • Mind placing cables in a way, nobody will be disabled and the cable not be damaged. -
Page 15: Maintenance, Care, Storage And Transportation
Fig. : Connecting Maintenance, Care, Storage and Transportation The products are maintenance-free. Material demage • Only use a dry and soft cloth for cleaning. • Do not use detergents or chemicals. • Store cool and dry. • Store the product out the reach of children and in a dry and dust-protected ambience when not in use. • Keep and use the original packaging for transport. Liability notice •... -
Page 16: Disposal Instructions
WEEE No: 82898622 Packaging Packaging can be disposed of free of charge at the suitable collection points – paper belongs in paper bins, plastics belong in yellow sacks and glass belongs in used glass bins. DE4535302615620 EU Declaration of Conformity With the CE sign Goobay®, a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic European standards and directives. Symbols used For indoor use only IEC 60417- 5957 Alternating current... -
Page 18: Mode D'emploi
Mode d‘emploi BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 MODE D‘EMPLOI Contenu Consignes de sécurité ..............18 En général ..............18 Niveaux d‘alerte ............18 Description et fonction ..............19 Produit ................19 Contenu de la livraison ..........19 2.3 Eléments de commande e piéces ........ -
Page 19: Consignes De Sécurité
Consignes de sécurité En général • Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser. Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation. • Conservez soigneusement ce mode d‘emploi. Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit. -
Page 20: Description Et Fonction
Mode d‘emploi Description et fonction Produit L'HDMI™/CAT 5/6 extension amplifie les signaux HDMI™ sur les câbles CAT5e/CAT6 pour une plus grande portée. • il prend en charge la TVHD à une résolution allant jusqu'à 1080p • possibilité d'utiliser la 3D pour des longueurs de câble allant jusqu'à 60 m • facile à installer et à utiliser Contenu de la livraison • HDMI™/CAT 5/6 extension (1x transmetteur, 1x récepteur) • Bloc d'alimentation • Mode d‘emploi Eléments de commande e piéces Fig. : Eléments de commande e piéces Transmetteur Récepteur Indicateur de fonctionnement LED 4 Entree HDMI™... -
Page 21: Spécifications
2.4 Spécifications HDMI™/CAT 5/6 extension Numéro de l'article 58972 Transmetteur Récepteur Prise HDMI™, Entree Prise CAT5e/6, RJ45 type A, 19 broches Prise HDMI™, Sortie Prise CAT5e/6, RJ45 type A, 19 broches Entrée signale video (TTL) Résolution maximale 1920 x 1080 / 1080p Sortie vidéo HDMI™ 1.2a + HDCP 1.0/1.1 Fréquence vertical 50/60 Hz Bande passante de 1,65 Gbit/s @ 165 MHz l'amplificateur vidéo... -
Page 22: Utilisation Prévue
Mode d‘emploi Longueur du câble 1,8 m Poids 55 g Fiche CC 3,5 x 1,3 mm Polarité positif Tab. : Spécifications Utilisation prévue Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de celle décrite au chapitre „Description et Fonc- tions“ et „Consignes de sécurité“. Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas respecter ces inst- ructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens. Connexion e fonctionnement Risque de blessure en cas de trébucher • Faire attention à placer les câbles de sorte que qu‘ils ne soient pas endommagés et que personne ne soit entravé. -
Page 23: Maintenance, Entretien, Stockage Et Transport
HDMI™ (longueur ≤ 1,83 m). 6. Branchez le bloc d'alimentation au récepteur et à une prise de courant. Les témoins de fonctionnement LED s'allument et signalent le mode veille. 7. Débranchez le produit du secteur lorsqu'il n'est pas utilisé. Fig. : Connexion Maintenance, Entretien, Stockage et Transport Les produits sont sans entretien. Les dommages matériels • Utilisez uniquement un chiffon doux et sec pour le nettoyage. • Ne pas utiliser de détergents et de produits chimiques. • Endroit frais et sec. •... -
Page 24: Avis De Responsabilité
Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination des déchets d‘appareils usagés, vous réalisez une part importante de la protection de l‘environnement. No DEEE : 82898622 Emballages Les emballages peuvent être mis au rebut gratuitement dans les lieux de collecte adaptés - le papier dans le conteneur à papier, les matériaux plastiques dans le conteneur à plastique et le verre dans le conteneur à verre. DE4535302615620 UE Déclaration de conformité En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l‘appareil est conforme aux conditions et directives de base de la réglemen- tation européenne. -
Page 25: Symboles Utilisés
Symboles utilisés Pour usage intérieur uniquement IEC 60417- 5957 Courant alternatif IEC 60417- 5032 Courant continu IEC 60417- 5031 Polarité du connecteur d'alimentation en IEC 60417- 5926 courant continu Recyclage ISO 7001 - PI PF 066 Classe de protection, Classe II IEC 60417- 5172... -
Page 26: Istruzioni Per L'uso
Istruzioni per l‘uso BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 ISTRUZIONI PER L‘USO Contenuto Istruzioni per la sicurezza ............26 Generalmente ............... 26 Livelli di allarme ............26 Descrizione e Funzione .............. 27 Prodotto ................ 27 Contenuto della confezione .......... 27 2.3 Elementi di comando e parti di prodotto ...... -
Page 27: Istruzioni Per La Sicurezza
Istruzioni per la sicurezza Generalmente • Leggere attentamente e completamente le istruzioni prima dell‘uso. Le instruzioni per l‘uso è parte integrante del prodotto e contie- ne importanti informazioni per un uso corretto. • Conservare questo istruzioni per l‘uso. Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del prodotto. Pericolo di scossa elettrica: Il prodotto non ha un interruttore di alimentazione e può... -
Page 28: Descrizione E Funzione
Istruzioni per l‘uso Descrizione e Funzione Prodotto L'Extender HDMI™/CAT 5/6 amplifica i segnali HDMI™ su cavi CAT5e/CAT6 per una portata maggiore. • supporta HDTV ad una risoluzione fino a 1080p • abilitato al 3D per lunghezze di cavo fino a 60 m • facile da installare e da usare Contenuto della confezione • Extender HDMI™/CAT 5/6 (1x trasmettitore, 1x ricevitore) • Alimentatore • Istruzioni per l‘uso Elementi di comando e parti di prodotto Fig. : Elementi di comando e parti di prodotto Trasmettitore Ricevitore LED di stato Ingresso HDMI™... -
Page 29: Specifiche
2.4 Specifiche Extender HDMI™/CAT 5/6 Numero di articolo 58972 Trasmettitore Ricevitore Presa HDMI™, Ingresso Presa CAT5e/6, RJ45 type A, 19-pin Presa HDMI™, Uscita Presa CAT5e/6, RJ45 type A, 19-pin Ingresso segnale (TTL) video Risoluzione massima 1920 x 1080 / 1080p Uscita video HDMI™ 1.2a + HDCP 1.0/1.1 Gamma di frequenza 50/60 Hz verticale... -
Page 30: Scopo D'utilizzo
Istruzioni per l‘uso Lunghezza del cavo 1,8 m Peso 55 g Spina CC 3,5 x 1,3 mm Polarità positivo Tab. : Specifiche Scopo d‘utilizzo Non è consentito l’uso del dispositivo in modo diverso da quello descritto nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“. Usare il prodotto solamente in ambienti interni asciutti. La mancata osservanza di queste regole e delle istruzi- oni per la sicurezza può provocare incidenti fatali, lesioni e danni a persone e proprietà. Collegamento e Operativo Pericolo di lesioni a causa di inciampare e cadere •... -
Page 31: Manutenzione, Cura, Conservazione E Trasporto
6. Collegare l'alimentatore al ricevitore e ad una presa di corrente. Gli indicatori di funzionamento a LED si accendono e segnalano la modalità standby. 7. Scollegare il prodotto dalla rete elettrica quando non è in uso. Fig. : Collegamento Manutenzione, cura, conservazione e trasporto I prodotti sono esenti da manutenzione. Danni materiali • Utilizzare un panno asciutto e morbido solo per la pulizia. • Non utilizzare detergenti e prodotti chimici. • Conservare fresco e asciutto. • Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso. -
Page 32: Note Per Lo Smaltimento
Devono anche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel ma nuale o sulla confezione richiama l’attenzione su questi termini. Con questo tipo di raccolta differenziata e smaltimento dei pro dotti usati si contribuisce in modo sostanziale alla protezione dell’ambiente. WEEE No: 82898622 Imballaggio Gli imballaggi possono essere smaltiti gratuitamente negli appositi punti di raccolta: la carta nella campana, la plastica nel sacco giallo e il vetro nel contenitore per rifiuti in vetro. DE4535302615620 UE Dichiarazione di conformità Usando il marchio CE, Goobay®, un marchio registrato della Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle linee guida delle normative Europee. -
Page 33: Simboli Utilizzati
Simboli utilizzati Solo per uso interno IEC 60417- 5957 Corrente alternata IEC 60417- 5032 Corrente continua IEC 60417- 5031 Polarità del connettore di alimentazione in IEC 60417- 5926 corrente continua Riciclaggio ISO 7001 - PI PF 066 Classe di isolamento, Classe II IEC 60417- 5172... - Page 34 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58972 V 2.0 aw REV 2020-10-01 Goobay ® by Wentronic GmbH Pillmannstraße 12 38112 Braunschweig Germany *(0,14 € / Minute aus dem deutschen Festnetz) (0.14 € / minute from German landline) Made in China (0,14 € / minute depuis un poste fixe allemand) © by Wentronic Deutschland (0,14 € / minuto dalla rete fissa tedesca) Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de HDMI™/CAT 5/6 Extender HDMI™/CAT 5/6 extender...
