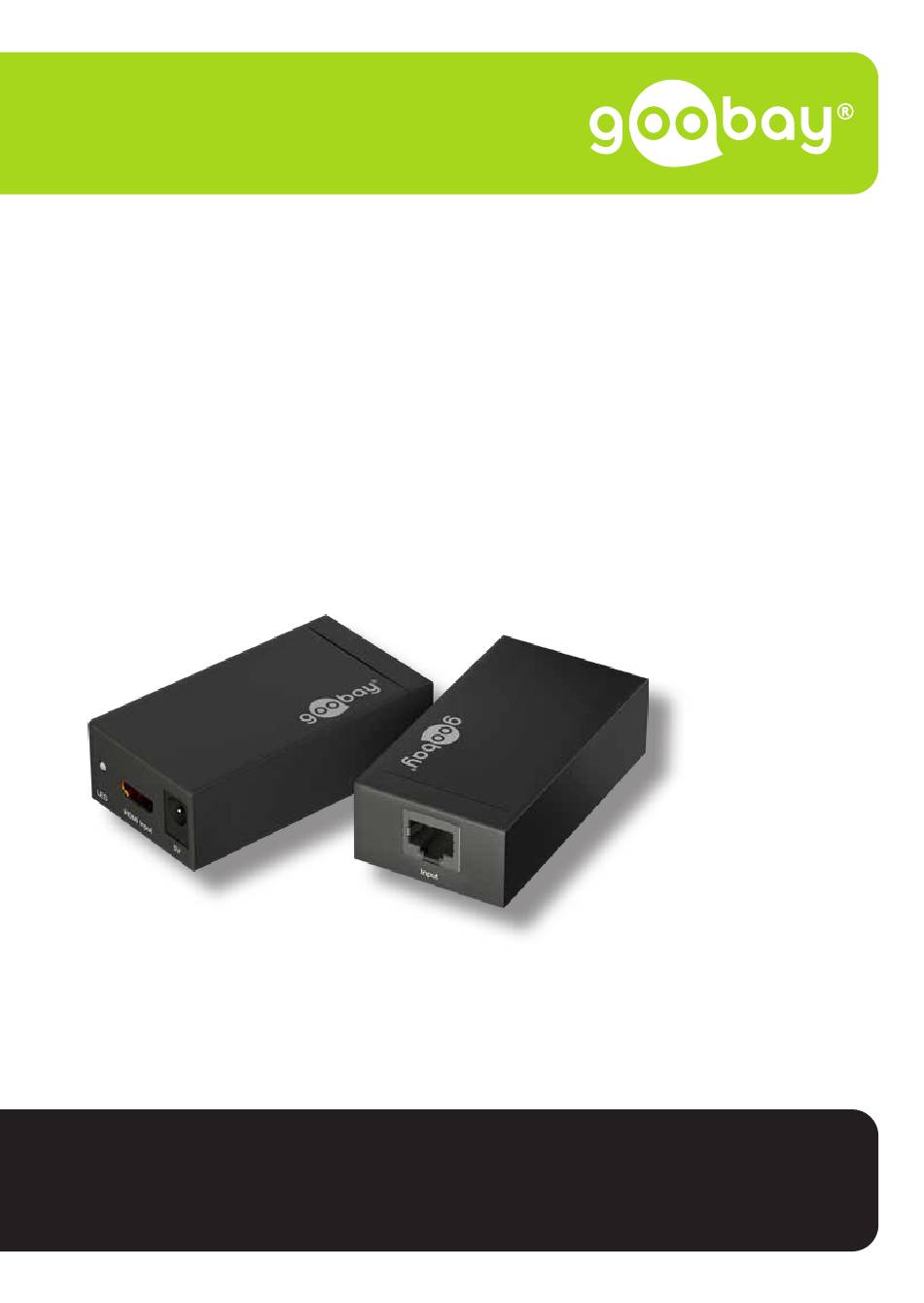

- Page 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58972 HDMI™ / CAT 5/6 Extender HDMI™ / CAT 5/6 extender HDMI™ / CAT 5/6 extension Extender HDMI™ / CAT 5/6...
-
Page 2: Table Des Matières
Betriebsanleitung BETRIEBSANLEITUNG ......1 USER MANUAL ........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............2 Allgemeines ..............2 Warnstufen ..............2 Beschreibung und Funktion ............3 Produkt ................3 Lieferumfang ..............3 Bedienelemente und Produktteile ........ 3 Technische Daten ............ -
Page 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. • Betriebsanleitung aufbewahren. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. Stromschlaggefahr Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfernen zu können. -
Page 4: Beschreibung Und Funktion
Betriebsanleitung Beschreibung und Funktion Produkt Verstärkt das HDMI™ Signal über Cat5 / Cat6 Kabel für eine größere Reichweite. • Unterstützt HDTV bis zur Auflösung 1080p • 3D-geeignet bis zu einer Kabellänge von 60m • Einfache Installation und Bedienung Lieferumfang • HDMI™ > Cat 5/6 Extender (1x Sender und 1x Empfänger) • Netzteil • Betriebsanleitung Bedienelemente und Produktteile Fig. 1: Bedienelemente und Produktteile DC-Eingang HDMI™-Ausgang LED-Betriebsanzeige... -
Page 5: Technische Daten
Technische Daten Artikelnummer 58972 Sender Empfänger Eingang HDMI™, Typ A, CAT-5e/6, RJ-45 19-polig Buchse Ausgang CAT-5e/6, RJ-45 HDMI™, Typ A, Buchse 19-polig Video-Signal-Eingang (TTL) Max. Bereich des Einzelanschlus- 1920 x 1080 Pixel / 1080p ses (Single Link) Video-Ausgang HDMI™ 1.2a + HDCP 1.0/1.1 Vertikaler Frequenzbereich 50/60 Hz Bandbreite Videoverstärker 1,65 Gbit/s @ 165 MHz Interlaced (50/60 Hz) 480i, 576i,1080i... -
Page 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Polarität positiv Tab. 1: Technische Daten Bestimmungsgemäßer Gebrauch Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den S icherheitshinweisen“ beschriebene Verwendung ist nicht gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise können zu schwe- ren Unfällen, Personen- und Sachschäden führen. Anschluss Verletzungsgefahr durch Stolpern und Sturz •... -
Page 7: Wartung, Pflege, Lagerung Und Transport
Fig. 2: Anschluss 5 Wartung, Pflege, Lagerung und Transport Das Produkt ist wartungsfrei. Sachschäden • Nur ein trockenes und weiches Tuch zum Reinigen verwenden. • Keine Reinigungsmittel und Chemikalien verwenden. • Kühl und trocken lagern. • Produkt bei längerem Nichtgebrauch für Kinder unzugäng- lich und in trockener und staubgeschützter Umgebung lagern. -
Page 8: Entsorgungshinweise
Art der Stofftrennung, Verwertung und Entsorgung von Altgerä- ten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Produkt die grundlegenden Anforderun- gen und Richtlinien der europäischen Bestimmungen erfüllt. -
Page 10: User Manual
User manual BETRIEBSANLEITUNG ......1 USER MANUAL ........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 USER MANUAL Content Safety Instructions ..............10 General ................. 10 Warning levels .............. 10 Description and Function ............11 Product ................11 2.2 Scope of delivery ............11 2.3 Operating elements and product parts ....... 11 2.4 Specifications ............... -
Page 11: Safety Instructions
Safety Instructions General • Read the user manual completely and carefully before use. The user manual is part of the product and contains important information for correct use. • Keep this user manual. The user manual must be available for uncertainties and pas- sing the product. Risk of electric shock: The product has no power switch and may be used only in easily accessible outlets to quickly remove it in an emergency and after use. -
Page 12: Description And Function
HDMI™ > Cat 5/6 Extender (1x transmitter, 1x receiver) • Power supply • User manual Operating elements and product parts Fig. 3: Operating elements and product parts DC input HDMI™ output LED power indicator HDMI™ input Transmitter Receiver Reset Cat 5e/6 output Cat 5e/6 input 10 Power supply 2.4 Specifications Article number 58972 Transmitter Receiver Input HDMI™, Type A, Cat 5e/6, RJ-45 19 pins socket... - Page 13 Output Cat 5e/6, RJ-45 HDMI™, Type A, socket 19 pins Input Video Signal (TTL) Maximum single link range 1920 x 1080 Pixel / 1080p Output video HDMI™ 1.2a + HDCP 1.0/1.1 Vertical frequency range 50/60 Hz Video amplifiier bandwith 1.65 Gbps @ 165 MHz Interlaced (50/60 Hz) 480i, 576i,1080i Progressive (50/60 Hz) 480p, 576p,1080p Operating Temperature 0 ~ +70 °C Operating Humidity 10-85% RH(keine Kondensation) Storage temperature -10 ~ +80 °C Storage humidity 5-90% RH(keine Kondensation) Dimensions 82 x 45 x 22 mm Weight 242 g Power supply...
-
Page 14: Intended Use
User manual Intended Use We do not permit using the device in other ways like described in chapter “Description and Function“ and „Safety Instructions“. Use the product only in dry interior rooms. Not attending to these regulations and safety instructions might cause fatal accidents, injuries, and damages to persons and property. Connecting Risk of injury by stumbling and falling • Mind placing cables in a way, nobody will be disabled and the cable not be damaged. • Install the system and devices attached to it in a way that persons cannot be injured, or objects not be damaged for example by dropping or stumbling. -
Page 15: Maintenance, Care, Storage And Transportation
Fig. 4: Connecting Maintenance, Care, Storage and Transportation The products are maintenance-free. Material demage • Only use a dry and soft cloth for cleaning. • Do not use detergents or chemicals. • Store cool and dry. • Store the product out the reach of children and in a dry and dust-protected ambience when not in use. • Keep and use the original packaging for transport. • Avoid stresses such as heat and cold, moisture and direct sunlight, vibration and mechanical pressure. -
Page 16: Disposal Instructions
Disposal Instructions According to the European WEEE directive, electrical and elec- tronic equipment must not be disposed with consumers waste. Its components must be recycled or disposed apart from each other. Otherwise contaminative and hazardous substances can pollute our environment. As a consumer, you are committed by law to dispose electrical and electronic devices to the producer, the dealer, or public collecting points at the end of the devices lifetime for free. Partiulars are regulated in national right. The symbol on the pro- duct, in the user`s manual, or at the packaging alludes to these terms. With this kind of waste separation, application, and waste disposal of used devices you achieve an important share to environmental protection. WEEE No: 82898622 EU Declaration of Conformity With the CE sign Goobay®, a registered trademark of the Wentronic GmbH, ensures, that the product is conformed to the basic European standards and directives. -
Page 18: Mode D'emploi
Mode d‘emploi BETRIEBSANLEITUNG ......1 USER MANUAL ........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 MODE D‘EMPLOI Contenu Consignes de sécurité ..............18 En général ..............18 Niveaux d‘alerte ............18 Description et fonction ..............19 Produit ................19 Contenu de la livraison ..........19 2.3 Eléments de commande e piéces ........ -
Page 19: Consignes De Sécurité
Consignes de sécurité En général • Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser. Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation. • Conservez soigneusement ce mode d‘emploi. Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit. -
Page 20: Description Et Fonction
Eléments de commande e piéces Fig. 5: Eléments de commande e piéces Entrée CC Sortie HDMI™ Voyant de fonctionnement LED Entree HDMI™ Transmetteur Récepteur Réinitialiser Sortie Cat 5e/6 Entree Cat 5e/6 10 Bloc d'alimentation 2.4 Spécifications Numéro de l'article 58972 Transmetteur Récepteur Sortie HDMI™, type A, Cat 5e/6, 19 broches connecteur RJ45... - Page 21 Entree Cat 5e/6, HDMI™, type A, connecteur 19 broches RJ45 Entrée signale video (TTL) Résolution maximale 1920 x 1080 Pixel / 1080p Sortie vidéo HDMI™ 1.2a + HDCP 1.0/1.1 Fréquence Vertical 50/60 Hz Bande passante de 1,65 Gbit/s @ 165 MHz l'amplificateur vidéo Interlacé (50/60 Hz) 480i, 576i,1080i Progressive (50/60 Hz) 480p, 576p,1080p Plage de température de 0 ~ +70 °C fonctionnement Humidité de fonctionnement 10-85% RH (sans condensation) Température de stockage -10 ~ +80 °C Humidité...
-
Page 22: Utilisation Prévue
Mode d‘emploi Utilisation prévue Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de celle décrite au chapitre „Description et Fonc tions“ et „Consignes de sécurité“. Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas respecter ces inst ructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens. Connexion Risque de blessure en cas de trébucher • Faire attention à placer les câbles de sorte que qu‘ils ne soient pas endommagés et que personne ne soit entravé. • Veuillez installer le système et les appareils fixés au sup port de telle façon que personne ne risque d‘être blessé ou qu‘aucun objet ne risque d‘être endommagé en cas de chute. Les dommages matériels causés par mauvais end- roit et la mauvaise alimentation •... -
Page 23: Maintenance, Entretien, Stockage Et Transport
Fig. 6: Connexion Maintenance, entretien, stockage et transport Les produits sont sans entretien. Les dommages matériels • Utilisez uniquement un chiffon doux et sec pour le nettoyage. • Ne pas utiliser de détergents et de produits chimiques. • Endroit frais et sec. • Conserver le produit hors de la portée des enfants et dans une a mbiance sèche et protégé de la poussière lorsqu‘il ne est pas en cours d‘utilisation. • Conserver et utiliser l‘emballage d‘origine pour le transport. • Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique. • En cas de questions, les défauts, les dommages méca niques, des ingérences et d‘autres problèmes, non ré... -
Page 24: Instructions Pour L'élimination
Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination des déchets d‘appareils usagés, vous réalisez une part importante de la protection de l‘environnement. No DEEE : 82898622 UE Déclaration de conformité En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l‘appareil est conforme aux conditions et directives de base de la réglemen- tation européenne. -
Page 26: Istruzioni Per L'uso
Istruzioni per l‘uso BETRIEBSANLEITUNG ......1 USER MANUAL ........9 MODE D‘EMPLOI ........15 ISTRUZIONI PER L‘USO ......25 ISTRUZIONI PER L‘USO Contenuto 1 Istruzioni per la sicurezza ............26 Generalmente ............... 26 Livelli di allarme ............26 Descrizione e funzione ............... 27 Prodotto ................ 27 Contenuto della confezione .......... 27 2.3 Elementi di comando e parti di prodotto ...... -
Page 27: Istruzioni Per La Sicurezza
Istruzioni per la sicurezza Generalmente • Leggere attentamente e completamente le istruzioni prima dell‘uso. Le instruzioni per l‘uso è parte integrante del prodotto e contie ne importanti informazioni per un uso corretto. • Conservare questo istruzioni per l‘uso. Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del prodotto. Pericolo di scossa elettrica Alleviare lo stress solo quando la spina è... -
Page 28: Descrizione E Funzione
Istruzioni per l‘uso Descrizione e funzione Prodotto Potenzia il segnale HDMI™ tramite cavi Cat5/Cat6 per incrementare l'area di copertura • Supporta HDTV fino a una risoluzione di 1080 p ottici o elettronici digitali. • Adatto ai video in 3D con cavi di max. 60 m di lunghezza • Semplice installazione e facile utilizzo Contenuto della confezione • Extender HDMI™ > Cat 5/6 (1x trasmettitore, 1x ricevitore) • Alimentatore • Istruzioni per l‘uso Elementi di comando e parti di prodotto Fig. 7: Elementi di comando e parti di prodotto Ingresso CC Uscita HDMI™ LED di stato Ingresso HDMI™... -
Page 29: Specifiche
2.4 Specifiche Numero di articolo 58972 Trasmettitore Ricevitore Ingresso HDMI™, type A, Cat 5e/6, 19-pin connettore RJ45 Uscita Cat 5e/6, HDMI™, type A, connettore RJ45 19-pin Ingresso segnale video (TTL) Risoluzione massima 1920 x 1080 Pixel / 1080p Uscita video HDMI™ 1.2a + HDCP 1.0/1.1 Gamma di frequenza verticale 50/60 Hz Larghezza di banda video... -
Page 30: Scopo D'utilizzo
Istruzioni per l‘uso Polarità positivo Tab. 4: Specifiche Scopo d‘utilizzo Non è consentito l’uso del dispositivo in modo diverso da quello descritto nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“. Usare il prodotto solamente in ambienti interni asciutti. La mancata osservanza di queste regole e delle istruzi- oni per la sicurezza può provocare incidenti fatali, lesioni e danni a persone e proprietà. Collegamento Pericolo di lesioni a causa di inciampare e cadere • Prestare attenzione a collocare i cavi in un modo che nes- suno possa scollegarlo accidentalmente provocando danni allo tesso. -
Page 31: Manutenzione, Cura, Conservazione E Trasporto
Fig. 8: Collegamento Manutenzione, cura, conservazione e trasporto I prodotti sono esenti da manutenzione. Danni materiali • Utilizzare un panno asciutto e morbido solo per la pulizia. • Non utilizzare detergenti e prodotti chimici. • Conservare fresco e asciutto. • Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso. • Conservare e utilizzare l‘imballaggio originale per il traspor • Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e luce diretta del sole, così come forni a microonde, vibrazioni e pressione meccanica. • In caso di domande, difetti, danni meccanici, interferenze e altri p roblemi, non recuperabili per la documentazione, rivolgersi al rivenditore o produttore. -
Page 32: Note Per Lo Smaltimento
Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination des déchets d‘appareils usagés, vous réalisez une part importante de la protection de l‘environnement. No DEEE : 82898622 UE Dichiarazione di conformità Usando il marchio CE, Goobay®, un marchio registrato della Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle linee guida delle normative Europee. - Page 34 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58972 V 1.3 REV 2017-11-27 Goobay ® by Wentronic GmbH *(0,14 € / Minute aus dem deutschen Festnetz) Pillmannstraße 12 (0.14 € / minute from German landline) 38112 Braunschweig (0,14 € / minute depuis un poste fixe allemand) Germany (0,14 € / minuto dalla rete fissa tedesca) Made in China © by Wentronic Deutschland Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de HDMI™ / CAT 5/6 Extender HDMI™...
