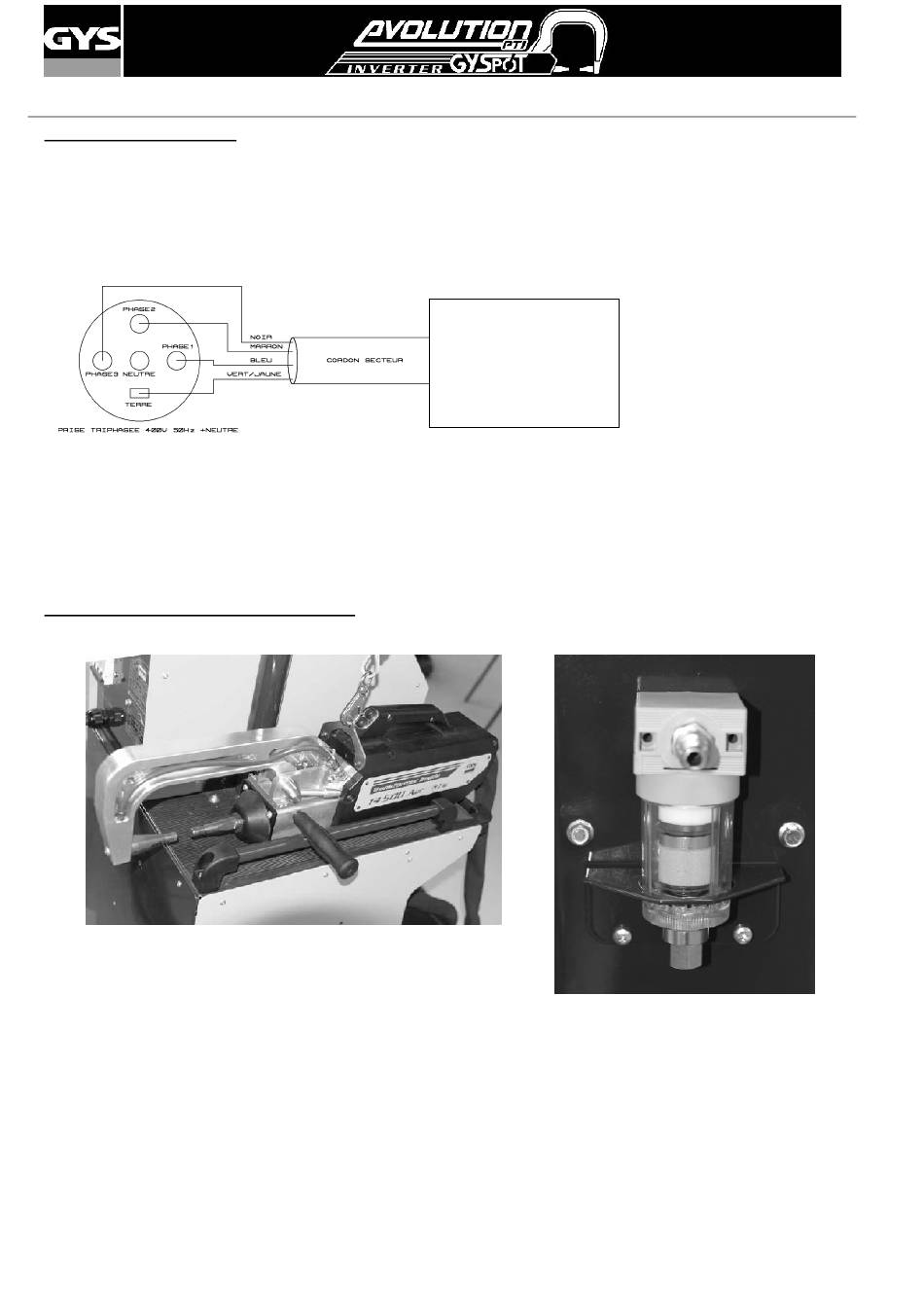

3- INSTALLATION ET MISE EN ROUTE DE LA MACHINE
Avant la mise en service
Plusieurs vérifications sont nécessaires avant la mise en service pour un bon fonctionnement futur de la machine :
Vérifier la tension de la ligne électrique, elle doit être de 400VAC triphasé avec un disjoncteur 32 A retardé, courbe D
-
(ou fusible type aM) et avec un différentiel de 30 mA.
Vérifier la section du câble qui arrive jusqu'à la prise de raccordement : 4x6 mm
-
est d'une longueur supérieure à 10m, utiliser une section de conducteur de 10mm². Si vous utilisez une rallonge électrique,
prévoir une section de conducteur de 6mm² (10mm² si la longueur de l'ensemble ligne électrique + rallonge > à 10m).
Fixer une prise 3 phases + terre (minimum 32A) sur le câble d'alimentation.
-
Attention : Afin d'éviter des chutes de tension entraînant une mauvaise tenue du point effectué, ne jamais avoir de ligne
-
surchargées, un diamètre de conducteur insuffisant, et les prises de courant situées trop loin du disjoncteur.
Une machine sous alimentée, peut ne pas assurer un soudage acceptable.
-
Vérifier que le circuit d'air comprimé peut délivrer au minimum 7 bars (air sec) puis connecter le réseau d'air comprimé à
-
l'arrière de la machine.
La machine ne doit pas être utilisée sur un réseau d'air ayant une pression inférieure à 3 bars.
Fixation de la poignée et du raccord air
Fixer la poignée sur le côté gauche de la pince.
2
. Si la ligne électrique au départ du tableau
GYSPOT INVERTER
PTI
Fixer le raccord air sur le filtre à air.
Raccord air
5
