Gestion Des Erreurs; Compteur De Points - GYS Evolution PTI INVERTER GYSPOT Notice D'utilisation

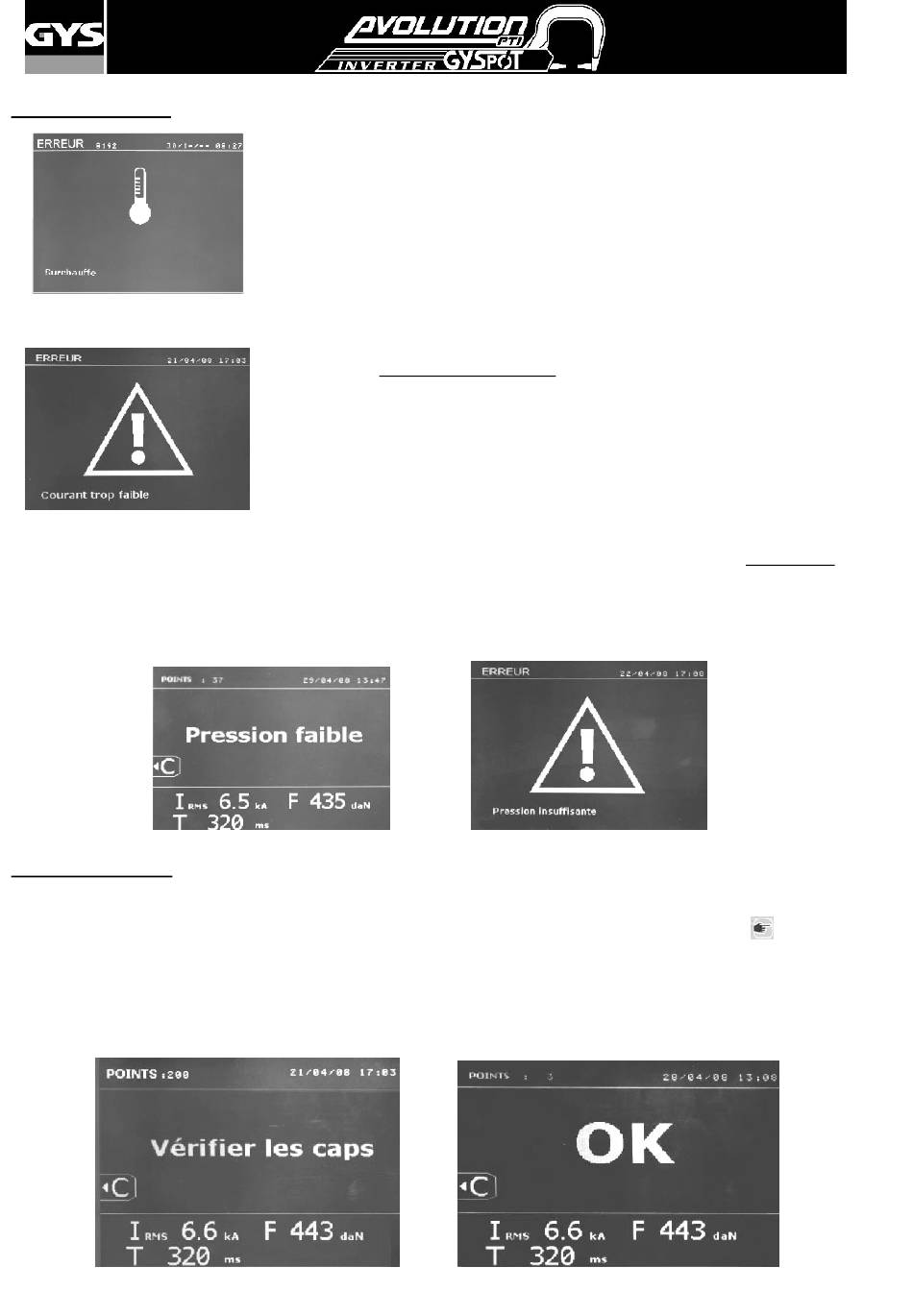

Gestion des erreurs

Courant trop faible
Pression réseau insuffisante
Si la pression d'entrée est insuffisante pour assurer l'effort de serrage demandé, la machine bipe et indique avant le point
le message d'erreur suivant « Pression réseau insuffisante ».
Un second appui sur la gâchette permet de « forcer » l'exécution du point qui s'effectue alors avec la pression disponible.
Si l'effort de serrage mesuré est insuffisant alors la machine indique
« p faible » est aussi enregistré dans le rapport actif.

Compteur de points

Un compteur de points permet de compter les points effectués avec les mêmes caps. Si le point est effectué sans problème,
le message suivant s'affiche.
La valeur du compteur est affichée en haut à gauche de l'écran. Un appui de 2 secondes sur la touche
remettre à zéro le compteur de points après avoir changé les caps.
Si plus de 200 points sont effectués avec les mêmes caps alors un message d'avertissement apparaît à l'écran et reste
affiché après chaque point réalisé tant que le compteur n'est pas remis à zéro.
Attention : A partir du moment où le message d'alerte apparaît, si les caps ne sont pas changés avant la
remise à zéro du compteur, ils peuvent se détériorer et entraîner une mauvaise qualité du point de soudure.
Divers événements sont susceptibles de produire des erreurs. Ils peuvent être classés en
trois catégories :
 Les avertissements, qui préviennent l'utilisateur d'une surchauffe, d'un manque de
pression ou d'intensité, etc.
Ces avertissements s'affichent à l'écran et restent visibles jusqu'à l'appui sur une touche.
 Les défauts, qui correspondent à une mauvaise installation (pression d'air, alimentation
électrique).
 Les défauts graves, qui bloquent l'utilisation de la machine.
Dans ce cas, contacter le service après-vente
 La protection thermique est assurée par une thermistance sur le pont de diodes qui
bloque l'utilisation de la machine avec le Message « surchauffe »
Si le courant obtenu pendant le point est inférieur à la valeur de consigne (6 %), la
machine indique une fois le point effectué un message d'avertissement
faible » indiquant que le point est à vérifier.
Dans tous les cas, un message apparait à la fin du point afin d'indiquer l'intensité
mesurée. Ce message reste affiché sur l'écran tant qu'on n'a pas appuyé sur une touche
du clavier.
Si la machine ne peut pas obtenir le courant demandé alors le message d'erreur suivant
s'affiche. Le point n'est pas effectué et le défaut doit être acquitté pour faire un point.
« Pression faible ».
« courant
permet de
11
