Alimentation électrique auxiliaire
4.3
L'EasyView 5 peut être alimenté par le réseau MasterBus. Des appareils d'alimentation MasterBus
doivent être connectés pour fournir une alimentation électrique suffisante au réseau. En l'absence
d'appareil d'alimentation MasterBus ou si l'alimentation électrique existante n'est pas suffisante,
l'EasyView 5 doit être connecté à une batterie 12/24 V au moyen du connecteur fourni (voir section
1.4).
Insérez un fusible 1 A dans la ligne positive de la batterie.
Veillez à relier correctement la batterie à l'EasyView 5 ! Il n'est pas protégé contre les
inversions de polarité !
EasyView 5 - Manuel d'installation et d'utilisation

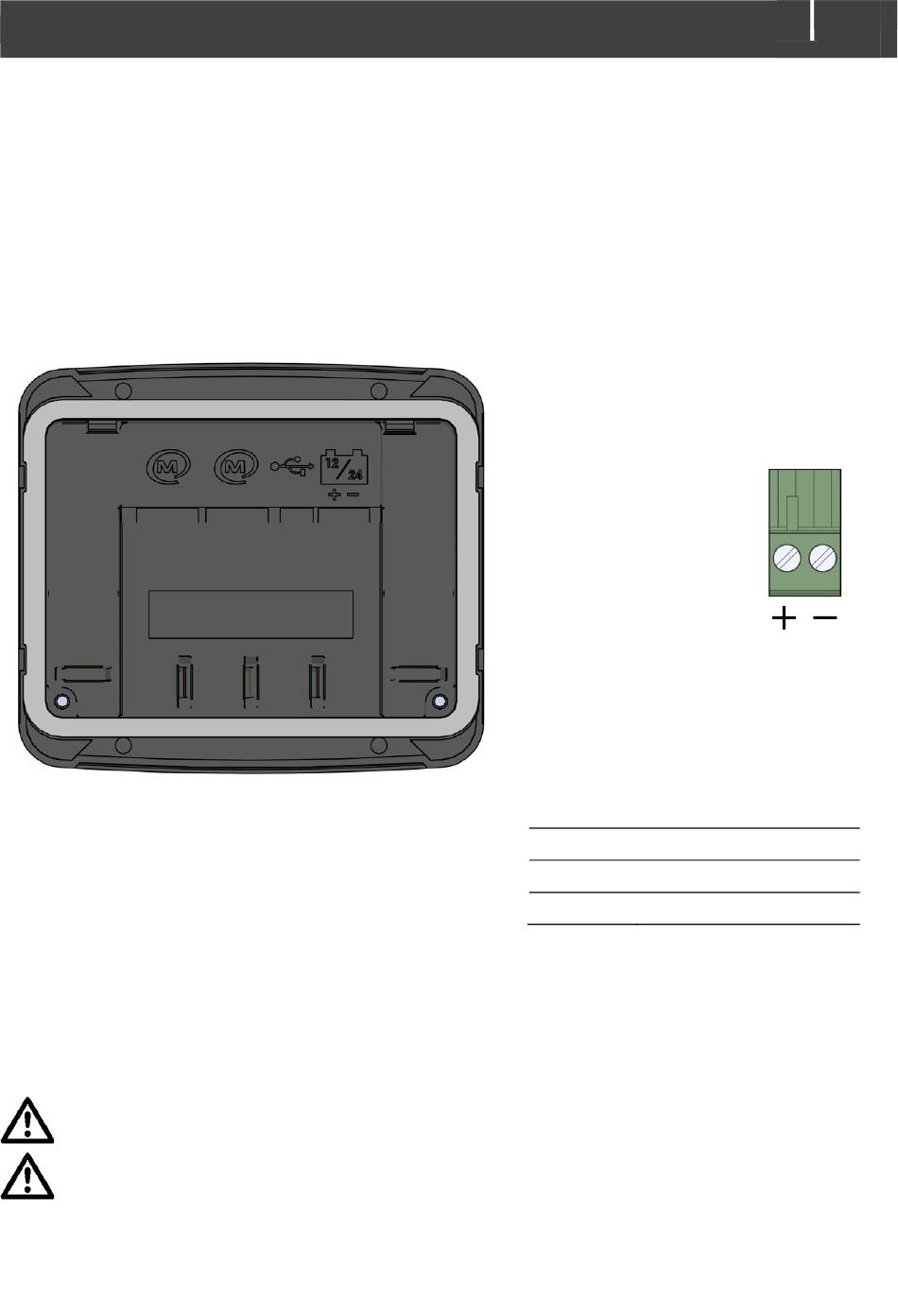

4.3.1 Connecteur d'alimentation
électrique auxiliaire
Connectez le câble positif à la borne
gauche du connecteur, et le câble
négatif à la borne droite.
Utilisez un tournevis
plat 3 mm pour serrer
les vis des bornes du
connecteur.
4.3.2 Section de
câble
Choisissez une section de câble adaptée
pour connecter l'alimentation électrique
auxiliaire à la batterie.
Diamètre de câble
Min.
1 mm (18AWG)
Max.
2,5 mm (13AWG)
4.3.3 Fusible
Insérez un fusible 1 A dans la ligne
positive de la batterie.
11
