Contrôleur de terre MI 3290

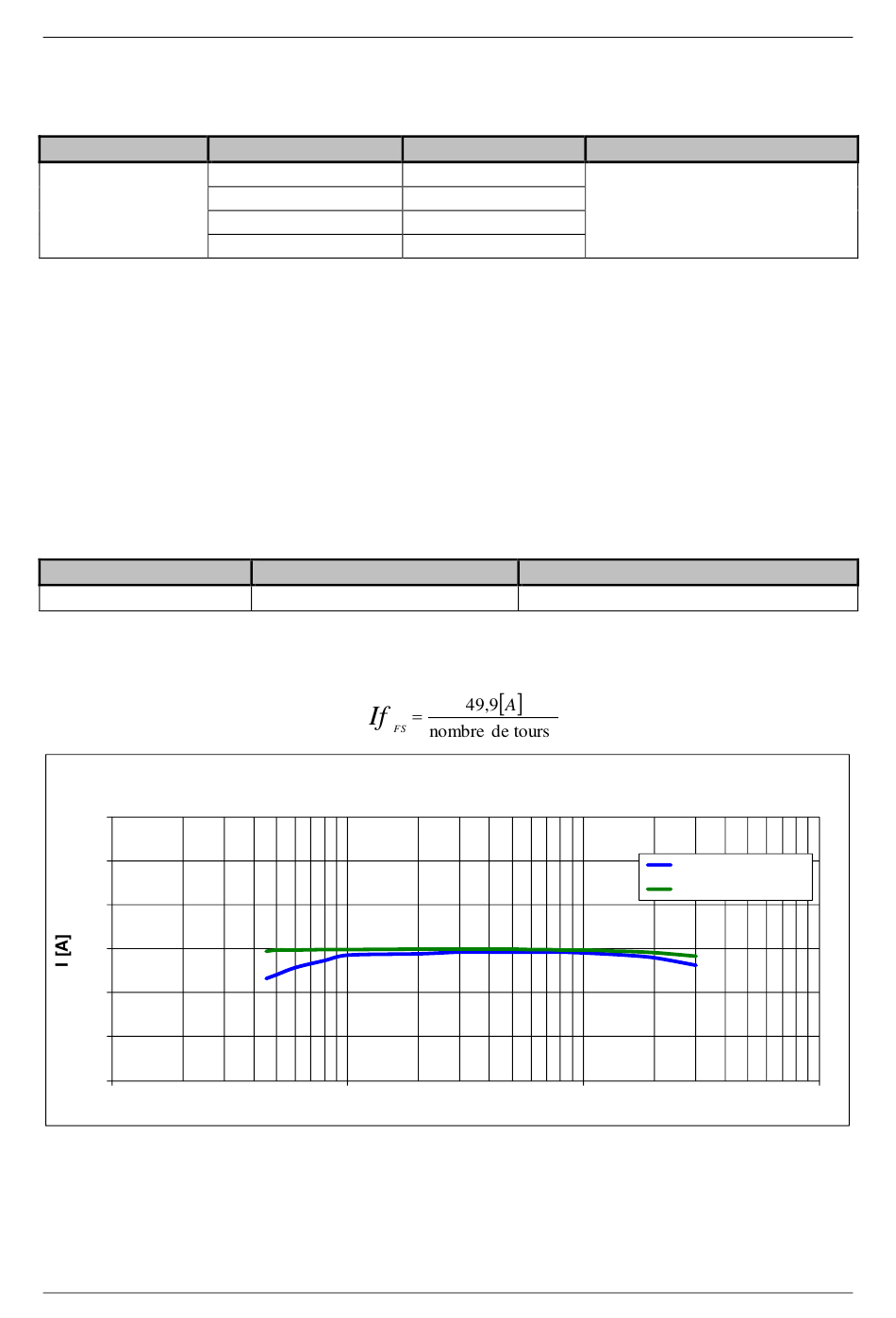

15.7.2 Mesure de courant RMS avec pinces flex

Principe de mesure: ...................................... Mesure de courant (RMS)
Courant RMS
Gamme de mesure
10 mA ... 99,9 mA
100 mA ... 999 mA
If1, If2, If3, If4
1,00 A ... 9,99 A
10,0 A ... 49,9 A
Mode de Test ................................................. continu
Impédance d'entrée (F1 –F4) ........................ 10 k
Fréquence Nominale ..................................... 45 Hz ... 1,5 kHz
Ratio de rafraichissement de la mesure ........ généralement 2 s
Type de pince de mesure ............................. A1487
Séléction automatique de la gamme ............ oui
Reconnaissance de la pince automatique .... oui [F1, F2, F3, F4]
* Note:
Gammes de mesure du courant RMS et incertitude pour un tour, sauf pour la gamme de mesure
de 10 mA... 99,9 mA, qui doit être d'au moins 3 tours.
Ne pas mesurer à proximité d'autres conducteurs de courant si possible. Un champ magnétique
externe peut entraîner une incertitude de mesure supplémentaire.
Pinces
Pinces Flex (A1487)
Il est très important que le conducteur soit au centre et perpendiculaire à la tête de mesure.
La valeur pleine échelle du courant Flex (If1, If2, If3, If4) dépend du nombre de tours de la pince
Flex (1, 2, 3, 4, 5, 6) et est définie selon l'équation suivante :
1.3
1.2
1.1
1
0.9
0.8
0.7
10
Résolution
0,1 mA
1 mA
0,01 A
0,1 A
Champ magnétique externe
5 A/m
Clamp current vs Frequency [1,0 A
100
Précision ( voir notes)
(8 % de la lecture + 3 digits)
Précision additionnelle
(15 % de la lecture)
]
rms
1000
f [Hz]
144
Spécifications techniques
Flex clamp (A1487)
Iron clamp (A1018)
10000
