Interconnexion de terminaux à dispositifs à cames et de PC
8.5
Exemples de raccordements
8.5.1
Connexion DICNET LOCON-TERM
La connexion entre LOCON et TERM par le biais de DICNET s´effectue selon l´illustration sui-
vante:

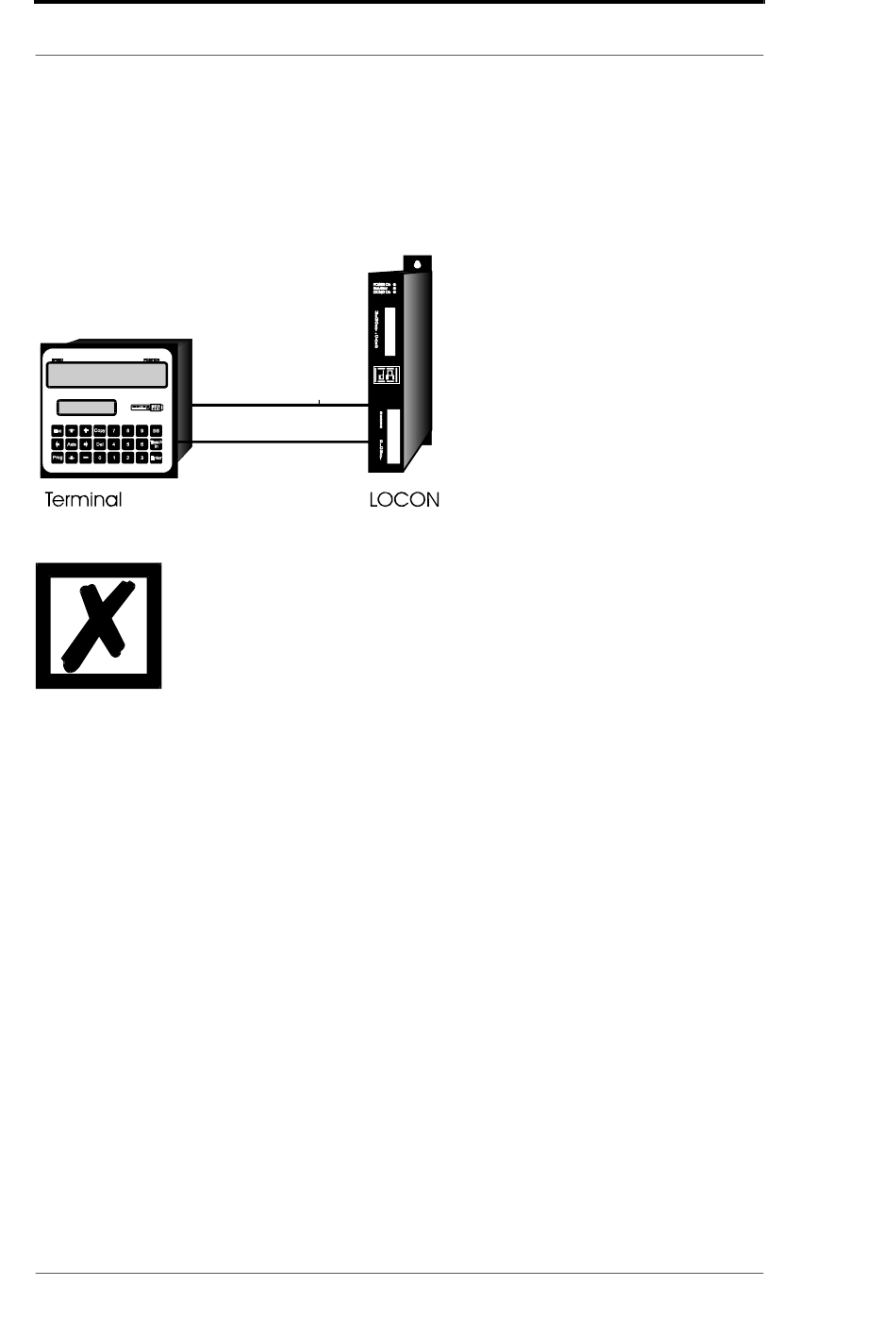

Illustration 14: connexion DICNET terminal-LOCON
Les appareils représentés figurent à titre d'exemples de terminaux ou de
dispositifs de connexion à cames Deutschmann de la série LOCON /
ROTARNOCK.
Les deux potentiels de masse ne doivent pas forcément être connectés entre eux, mais il faut
garantir que le potentiel GND existant entre les différents participants de bus DICNET ne diffère
pas de plus de 7V. Dans le cas contraire, réaliser une compensation de potentiel.
La résistance de terminaison de bus est activée dans les deux appareils.
Dans une installation simple avec un LOCON et une face de commande externe, il est avanta-
geux d´utiliser la même alimentation 24 volts pour les deux appareils.
