Appareil de base TERM 4 (unité d´affichage externe)
7
Appareil de base TERM 4 (unité d´affichage externe)
7.1
Structure de l´appareil
Avec une position supplémentaire et un affichage de la vitesse, TERM 4 est disponible dans un
boîtier de largeur 96 x H hauteur 48 x et profondeur T55 mm pour montage face avant.
L´appareil possède 4 affichages sept segments et 2 LED d´état pour l´affichage de la position ou
de la vitesse.
Comme sur le TERM 5/6, on a à l´arrière, à côté de la fiche, un commutateur rotatif avec lequel
on règle dans la version DICNET le numéro d´appareil de la commande, dont les données
doivent être affichées par le TERM 4.
16 TERM 4 peuvent ainsi être utilisés simultanément sur un DICNET.
Avec la variante RS232, le commutateur rotatif n´a pas de fonction.
7.2

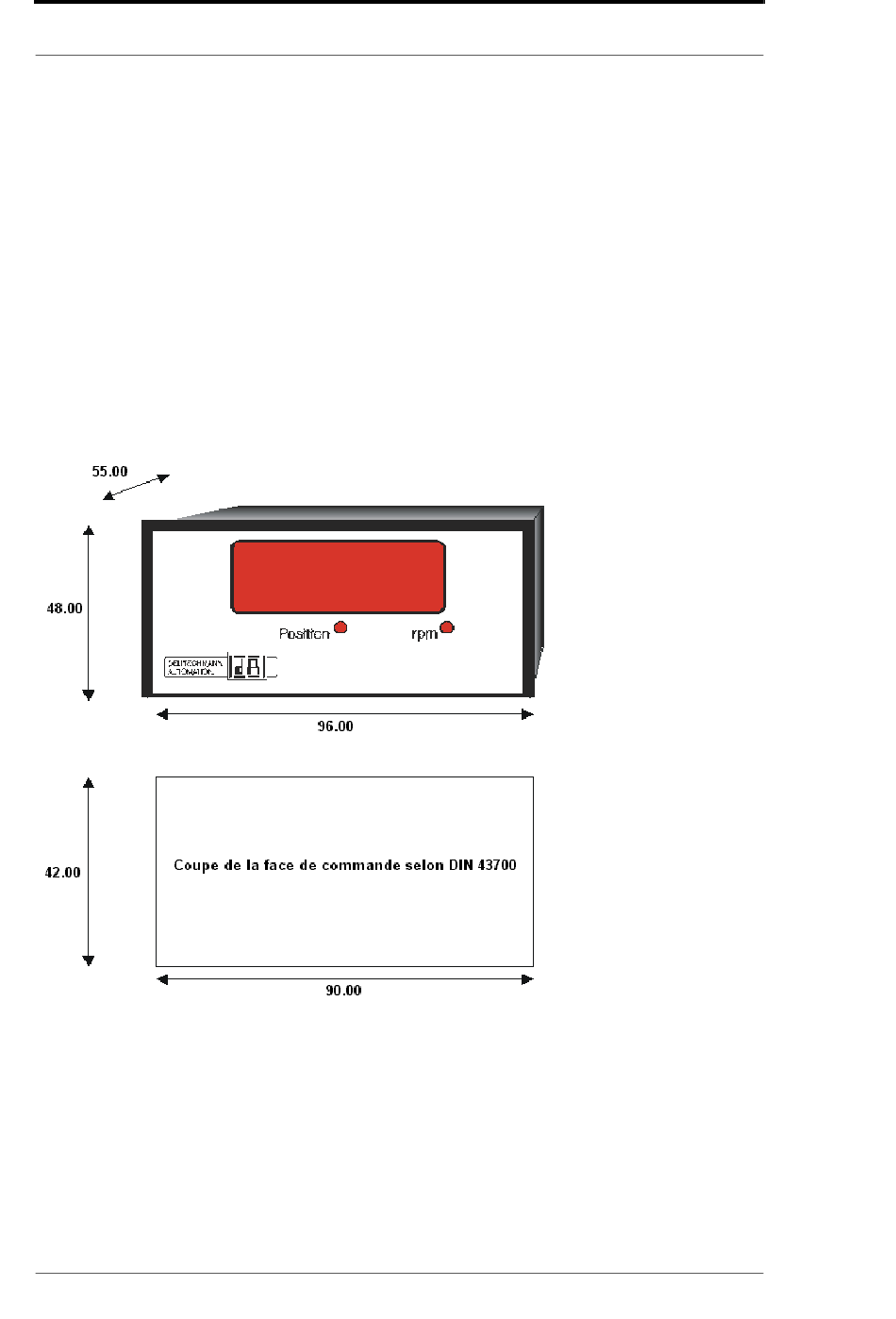

Plan coté TERM 4
Illustration 11: TERM 4
26
Manuel d'utilisateur LOCON 15, TERM 4, 5, 6 V. 1.2
