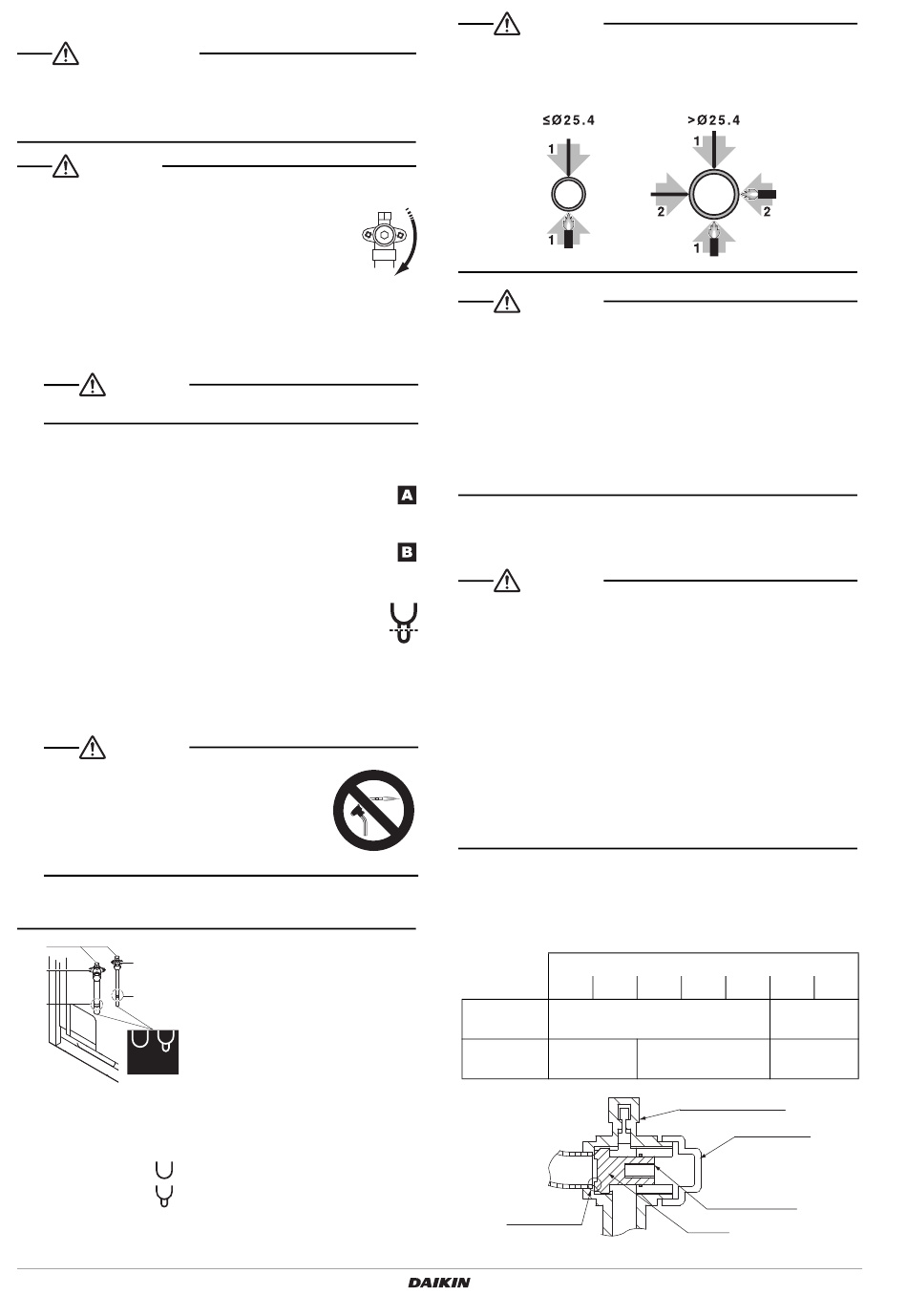

Retrait du pince-conduites
AVERTISSEMENT
Ne retirez jamais le pince-conduites par brasage.
Le non-respect des instructions de la procédure ci-dessous peut
entraîner des dommages ou des blessures, qui peuvent être graves
selon les circonstances.
ATTENTION
Procédez comme suit pour retirer le pince-conduites.
1
Déposez le couvercle de la vanne et veillez à ce que
toutes les vannes d'arrêt soient complètement
fermées.
2
Raccordez un flexible de charge aux orifices d'entretien de toutes
les vannes d'arrêt.
3
Récupérez le gaz et l'huile du pince-conduites à l'aide d'une unité
de récupération.
ATTENTION
Ne laissez pas les gaz s'échapper dans l'atmosphère.
4
Une fois l'ensemble du gaz et de l'huile récupéré du pince-
conduites, déconnectez le flexible de charge et fermez les
orifices d'entretien.
5
Si la partie inférieure du pince-conduites ressemble au détail
de l'illustration ci-dessous, suivez les instructions des étapes 7 et
8 de la procédure.
Si la partie inférieure du pince-conduites ressemble au détail
de l'illustration ci-dessous, suivez les instructions des étapes 6, 7
et 8 de la procédure.
6
Coupez la partie inférieure du pince-conduites (le plus
petit) à l'aide d'un outil adapté (coupe-tuyau, pinces
coupantes, etc.), de manière à créer une coupe
transversale pour vérifier qu'il n'y a pas d'huile résiduelle.
Attendez que toute l'huile se soit écoulée.
7
Coupez le pince-conduites juste au-dessus du point de brasure
ou du point de repère (en l'absence de point de brasure), à l'aide
d'un coupe-tuyau.
ATTENTION
Ne retirez jamais le pince-conduites par
brasage.
8
Attendez que toute l'huile se soit écoulée, si la récupération n'est
pas terminée, puis procédez au raccordement de la conduite.
1
2
2
3
3
B
A
1 Orifice de service
2 Vanne d'arrêt
3 Point de découpe des conduites, juste au-dessus du point
de brasure ou du point de repère
A Pince-conduites
B Pince-conduites
Manuel d'installation
9
ATTENTION
Précautions lors du raccordement des conduites.
• Procédez au brasage au niveau de la vanne d'arrêt de gaz avant
de procéder au brasage au niveau de la vanne d'arrêt de liquide.
• Ajoutez du matériau de brasage comme indiqué sur l'illustration.
,
ATTENTION
• Veillez à utiliser les conduites accessoires fournies lors de
l'installation des conduites sur site.
• Veillez à ce que les conduites installées n'entrent pas en contact
avec d'autres conduites, le panneau inférieur ou le panneau
latéral. Dans le cadre des connexions inférieures et latérales
notamment, veillez à protéger les conduites avec une isolation
adaptée, de manière à ce qu'elles n'entrent pas en contact avec
le boîtier.
• Assurez-vous que les tuyauteries et les raccords sur place ne sont
pas soumis à des tensions.
Méthode de fonctionnement des vannes d'arrêt
Suivez les instructions ci-dessous lors de l'utilisation des vannes
d'arrêt.
ATTENTION
• N'ouvrez pas les vannes d'arrêt avant d'avoir réalisé les étapes
spécifiées dans la section
"8-3 Vérification des dispositifs et des conditions
d'installation".
Ne laissez pas les vannes d'arrêt ouvertes sans avoir
préalablement activé l'alimentation électrique, sinon du réfrigérant
pourrait se condenser dans le compresseur et l'isolation du circuit
d'alimentation électrique principale pourrait être détériorée.
• Veillez à utiliser un outil dédié pour manipuler la vanne d'arrêt.
La vanne d'arrêt n'est pas du type à plaque postérieure. La vanne
risquera de rompre si elle est soumise à une force excessive.
• Utilisez un flexible de charge lorsque vous utilisez l'orifice de
service.
• Veillez à ce qu'il n'y ait aucune fuite de gaz réfrigérant après avoir
serré fermement le capuchon et le couvercle de la vanne.
Couple de serrage
Vérifiez dans le tableau suivant les tailles des clapets d'arrêt
incorporés à chaque modèle, et les valeurs du couple de serrage des
clapets d'arrêt respectifs.
Tailles des clapets d'arrêt
5
6
Vanne d'arrêt
côté liquide
Vanne d'arrêt
Ø19,1
côté gaz
Joint
d'étanchéité
Unité de condensation pour réfrigération refroidie par air
,
LREQ
8
10
12
15
Ø9,5
Ø12,7
Ø25,4
Ø31,8
Orifice de service
Couvercle
de la vanne
Trou hexagonal
Arbre
