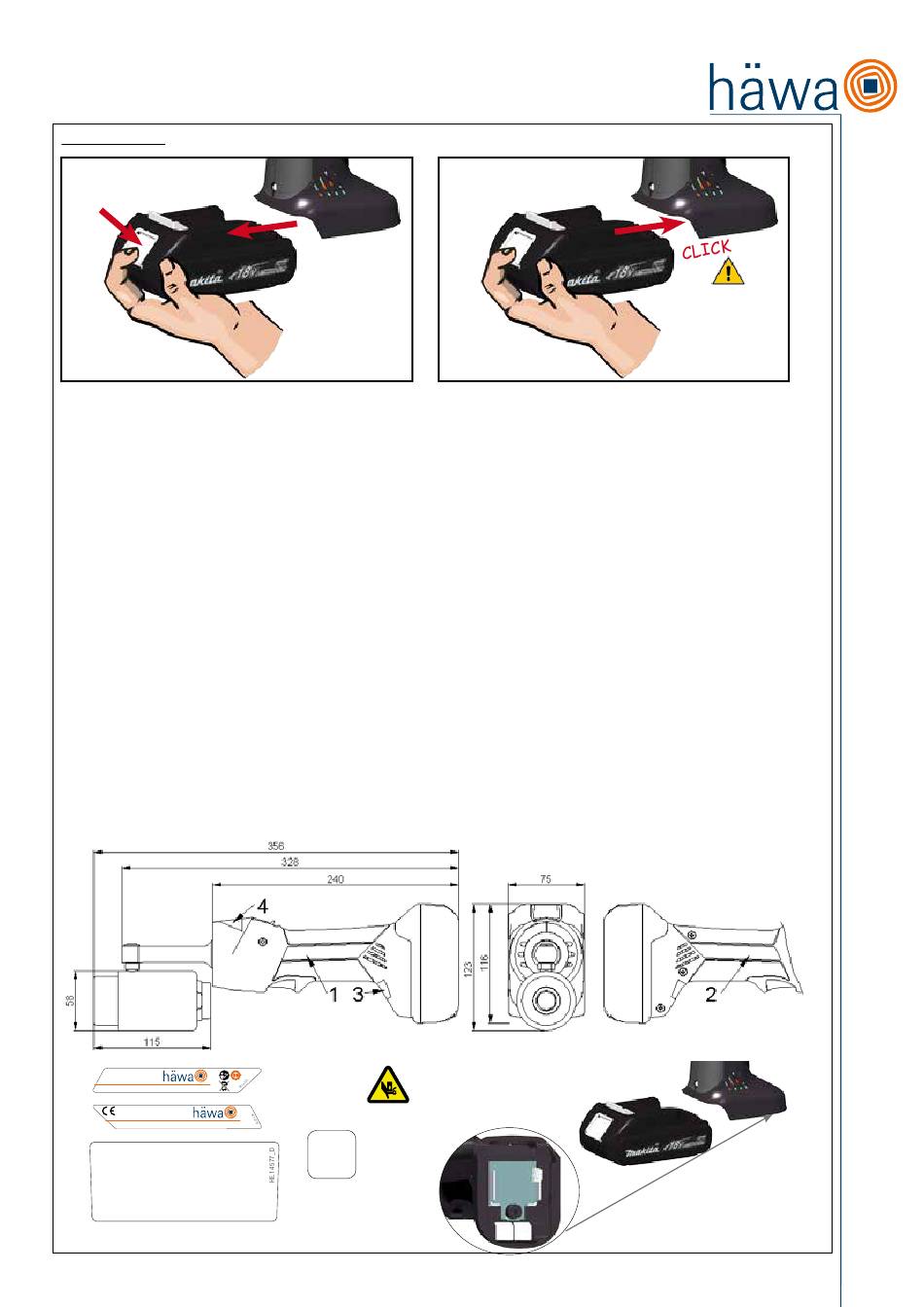

Einsetzen des Akkus:
1.
Abb. 4
6.6 Verhalten bei Störungen am Stanzgerät
a) Regelmäßiges Blinken/Leuchten der roten Leuchtdiode (Pos. 3). Erläuterung in der Tabelle unter 5.5 „Beschreibung der Leuchtdiodenanzeige"
Sollte sich die Störung nicht abstellen lassen, ist das Werkzeug an das nächst gelegene Service Center zu schicken.
b) Das Stanzwerkzeug verliert Öl.
Das Werkzeug ist einzuschicken. Nicht öff nen und die Geräteversiegelung nicht entfernen.
c) Bei allen anderen Fragen wenden sie sich bitte an die häwa Service-Rufnummer: Tel: +49 7353 9846 0

7. Technische Daten

Gewicht des Gerätes mit Akku: 2,2 kg
Stanzkraft: ca. 60 kN
Antriebsmotor: Gleichstrom-Permanentfeldmotor
Motorspannung: 18 V DC
Akku-Kapazität: 3 Ah (BL1830) oder 1,3 Ah (BL1815)
Akku-Ladezeit: 22 min BL1830 / 15 min BL1815
Stanzzeit: 5 s bei ø 22,5 mm, 3 mm St37
6 s bei ø 61,5 mm, 3 mm St37
Kapazität: 120 Stanzungen/Akku bei Ø 22,5 mm und 3,4 mm Bleche St 37 bzw.
190 Stanzungen/Akku bei Ø 22,5 mm und 3 mm Bleche St 37 bzw.
280 Stanzungen/Akku bei Ø 22,5 mm und 2,5 mm Bleche St 37
Hydrauliköl: Rivolta S.B.H. 11
Umgebungstemperatur: -20°C bis +40°C
Schalldruckpegel: 70,6 dB (A) in 1m Abstand
Vibrationen: < 2,5 m/s² (gewichteter Effektivwert der Beschleunigung)
1
häwa GmbH & Co. KG • Industriestraße 12 • D-88489 Wain
NOCH NICHT FREIGEGEBEN
2
häwa GmbH & Co. KG • Industriestraße 12 • D-88489 Wain
3
Powerlec Vario
Punch driver
Stanzkraft (Force): 60 kN
Max. Lochergröße: Ø 80mm, 2,5mm ST37/2mm VA
(Max. Punch Size): 68 x 68mm, 2,5mm ST37/2mm VA
8
HE.14577 Rev. D
Größe: 43 x 18 mm
2.
4
HE.9625
5
304711 ð serial number
CV ð datecode
142 ð consecutive
number
Abb. 5
