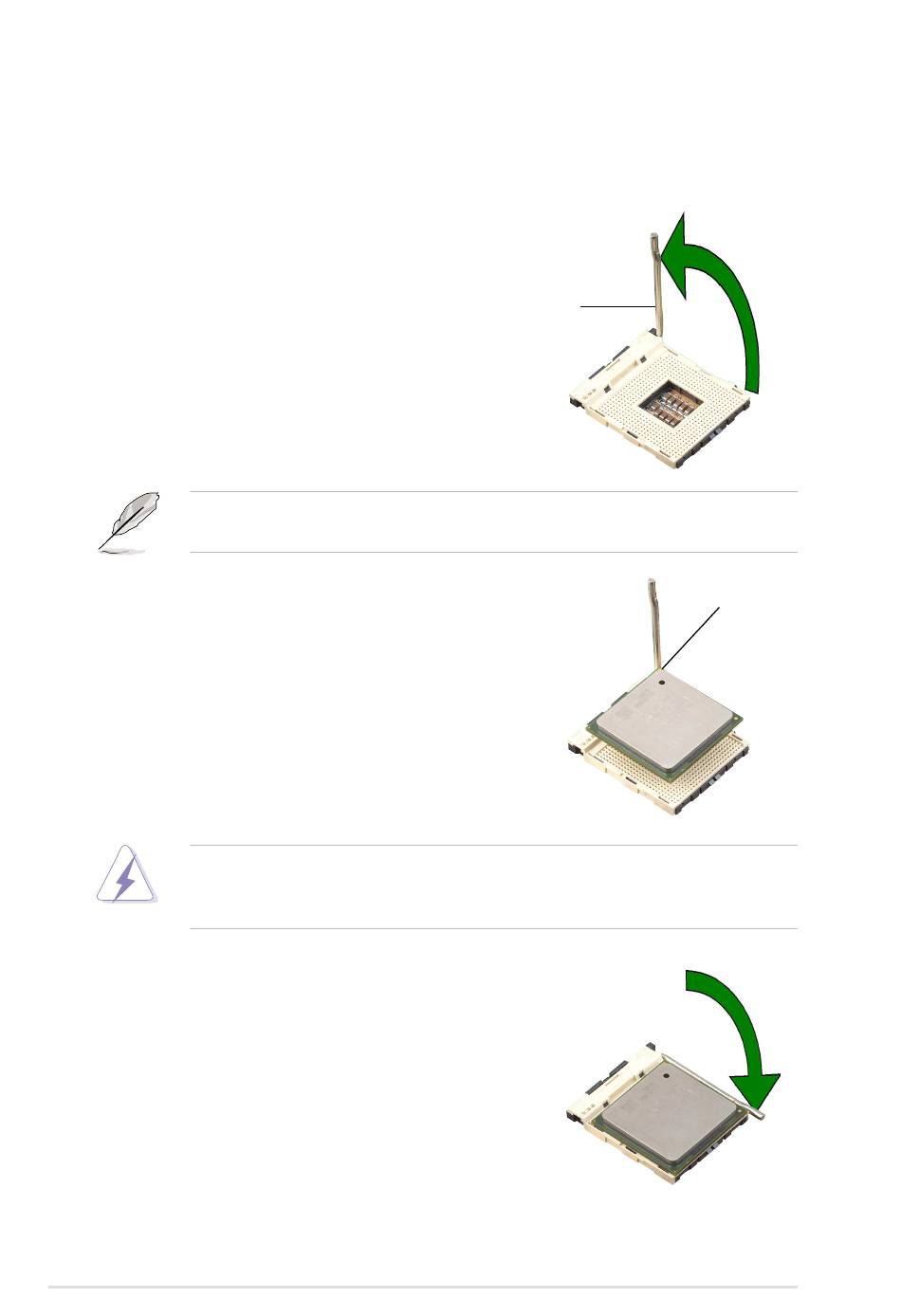

1.6.2 Installer le CPU

Suivez ces étapes pour installer le CPU.
1. Localisez le socket ZIF 478 broches sur la carte mère.
2. Débloquez le socket en pressant de
biais sur le levier puis en le soulevant
à 90°-100°.
Soyez certain que le levier est bien à un angle de 90°-100° sinonle CPU
pourrait ne pas rentrer complètement dans le socket.
3. Positionnez le CPU au dessus du
socket de façon à ce que le coin
marqué du processeur corresponde à
à la base du levier du socket.
4. Insérez avec précaution le CPU dans
le socket jusqu'à ce qu'il soit bien en
place.
Le CPU ne peut rentrer dans le socket que s'il est bien positionné. NE FORCEZ
SOUS AUCUN PRETEXTE, sous peine de casser les pins du CPU et de
l'endommager de façon irrémédiable!
5. Lorsque le CPU est en place,
rabaissez le levier du socket dans sa
position originale pour bloquer le
CPU.
1-8
Levier du socket
Chapitre 1: Présentation du produit
angle de 90º~100º
Marque dorée
