1-5
Installation de cartes d'extension
Pour installer votre carte d'extension, suivez les étapes ci-dessous.
1. Déconnectez votre système de sa source d'alimentation et lisez le manuel d'installation de la carte
d'extension avant de l'installer dans l'ordinateur.
2. Retirez le couvercle du châssis de l'ordinateur, les vis et le support de fente de l'ordinateur. Mettez-
vous à la terre pour éviter d'endommager votre ordinateur suite à une décharge électrostatique.
3. Appuyez fermement sur la carte d'extension pour l'insérer dans la fente d'extension de la carte
mère.
4. Assurez-vous que les contacts métalliques de la carte sont bien assis dans la fente.
5. Replacez la vis pour fixer le support de fente de la carte d'extension.
6. Replacez le couvercle du châssis de votre ordinateur.
7. Mettez l'ordinateur sous tension et, si nécessaire, configurez les paramètres requis pour la carte
d'extension dans la configuration BIOS du système.
8. Installez le pilote afférant dans le système d'exploitation.

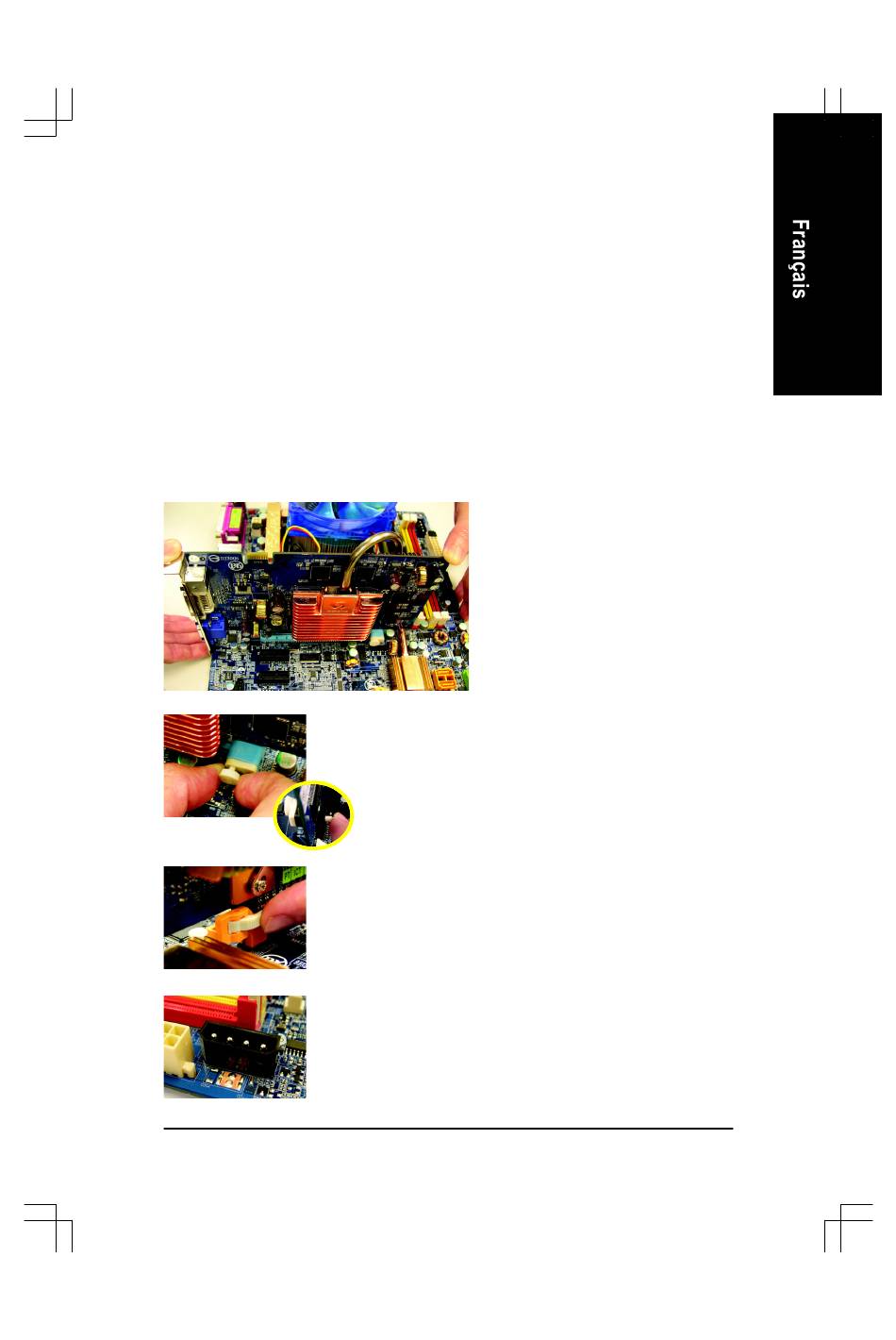

Par exemple : Installation d'une carte PCI Express x16 VGA :
Pour retirer la carte VGA de la fente PCIE_16_1 :
Veuillez tirer la petite barre blanche amovible à l'extrémité de la fente
PCIE_16 avec délicatesse quand vous essayez de désinstaller la carte
VGA.
Pour retirer la carte VGA de la fente PCIE_16_2 :
Quand vous essayez de désinstaller la carte VGA de la fente PCIE_16_2,
vous pouvez appuyer sur la languette comme indiquée sur l'image à
gauche pour libérer la carte.
La carte mère inclut un connecteur d'alimentation PCIE_12 V qui fournit une
alimentation supplémentaire à la fente incorporée PCI Express x16. Lorsque
vous installez deux cartes graphiques, veuillez connecter le câble
d'alimentation depuis l'alimentation électrique vers ce connecteur.
Pour installer la carte VGA :
Veuillez aligner la carte VGA sur la fente PCI
Express x16 et appuyez sur la carte vers le
bas.
Assurez-vous que la carte VGA est verrouillée
par la petite barre blanche amovible.
Sinon pouvez également appuyer sur la languette de l'autre côté de
la barre amovible comme indiqué sur l'image à gauche.
- 11 -
Installation du matériel
