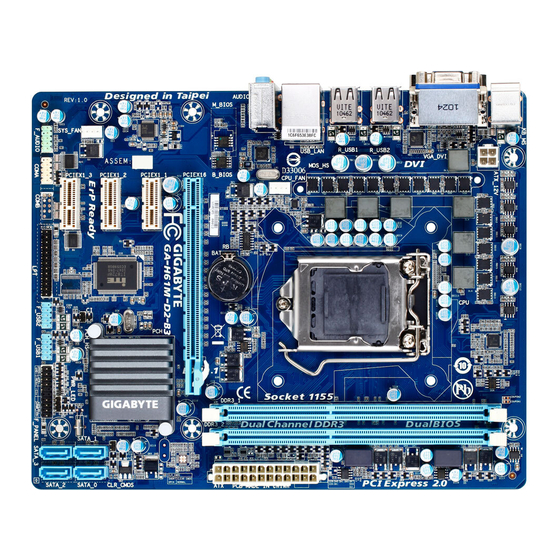

- Page 1 GA-H61M-D2-B3 GA-H61M-S2V-B3 Manuel d’utilisation Rev. 1002...
-
Page 2: Table Des Matières
Installation d’une carte d’extension ..............7 Connecteurs du panneau arrière ..............8 Connecteurs internes ..................9 "*" Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l’utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -... -
Page 3: Chapitre 1 Installation Matérielle
Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur. -
Page 4: 1-2 Spécifications Du Produit
Prise en charge des barrettes de mémoire DDR3 1333/1066/800 MHz Š Compatible avec les modules de mémoire non-CEE Š (Allez sur le site Web de GIGABYTE pour les dernières vitesses et modules de mémoire supportés.) Graphiques Intégré dans la puce : Š... - Page 5 Connecteurs 1 x connecteur de port parallèle Š 1 x connecteur de port série Internal Š 1 x connecteur de DEL d’alimentation Š 1 x en-tête d’intrusion du châssis Š 1 x cavalier d’effacement du CMOS Š Connecteurs du 1 x port clavier PS/2 Š...
-
Page 6: Installation Du Processeur Et De Son Dispositif De Refroidissement
Veuillez vous assurer que la carte mère prend en charge le processeur. • (Allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des processeurs les plus récentes.) Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant •... -
Page 7: Installation De La Mémoire
• une mémoire de capacité, marque, vitesse et puces identiques. (Allez sur le site Web de GIGABYTE pour les dernières vitesses et modules de mémoire supportés.) Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant •... -
Page 8: Connecteurs Du Panneau Arrière
Connecteurs du panneau arrière Ports de clavier PS/2 et de souris PS/2 Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour connecter un clavier PS/2. Port D-Sub Le port D-Sub supporte un connecteur D-Sub à 15 broches. Connectez un moniteur qui prend en charge une connexion D-Sub sur ce port. -
Page 9: Connecteurs Internes
Connecteurs internes ATX_12V F_USB1/2 COMA CPU_FAN SYS_FAN SATA2_0/1/2/3 PWR_LED F_PANEL CLR_CMOS F_AUDIO Lisez les lignes directrices suivantes avant de connecter des périphériques externes: Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels • vous souhaitez les connecter. Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. •... - Page 10 1/2) ATX_12V/ATX (Connecteur d’alimentation 2x2 12V et Connecteur d’alimentation principale 2x12) A l'aide du connecteur d'alimentation, l'alimentation peut fournir une puissance assez stable pour tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés.
- Page 11 3/4) CPU_FAN/SYS_FAN (En-têtes de Ventilateurs) La carte mère possède un connecteur de ventilateur du processeur à 4 broches (CPU_FAN), et des connecteurs de ventilateur système à 4 broches (SYS_FAN). La plupart des connecteurs des ventilateurs possèdent une conception d’insertion à sécurité intégrée. Lors de la connection d’un câble de ventilateur, assurez-vous de le connecter dans l’orientation correcte (le fil noir du connecteur est le fil de mise à la masse). La carte mère prend en charge la commande de vitesse du ventilateur du processeur, ce qui nécessite d’utiliser un ventilateur du processeur avec une conception à...
- Page 12 6) F_PANEL (Connecteur du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, le haut-parleur, le capteur/ détecteur d’ouverture du châssis et le témoin d’état système sur châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles.
- Page 13 7) F_AUDIO (Connecteur du Panneau Avant) Le connecteur audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et l’en-tête de la carte mère empêchera le périphérique de fonctionner, voire l’endommagera.
- Page 14 9) COMA (Connecteur de Port Série) Le connecteur COM permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N. Définition NDCD- NSIN NSOUT...
- Page 15 11) CI (En-tête D’intrusion du Châssis) Cette carte mère est dotée d’une fonction de détection d’ouverture du châssis qui détecte si le couvercle du châssis a été enlevé. Cette fonction nécessite un châssis avec une conception à détection d’ouverture de châssis. Broche N.
- Page 16 13) CLR_CMOS (Effacer le Cavalier du CMOS) Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configurations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.
- Page 17 - 17 - 17 - - Installation matérielle...
