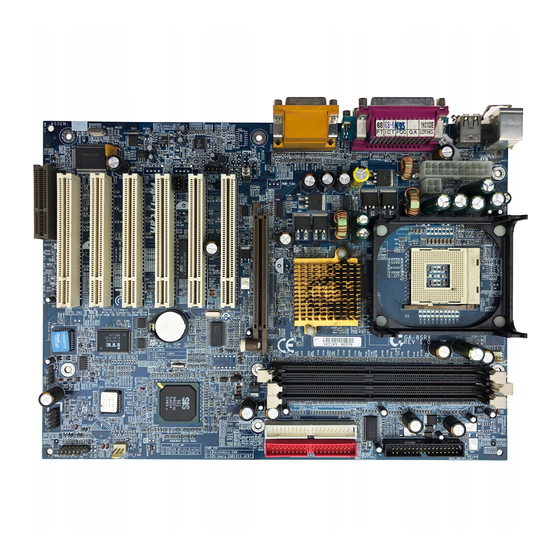

Carte Mère GA-8SRX P4 Titan
MODE D'EMPLOI
Carte-Mère à Processeur Pentium
®
4
Rév.1.0, seconde édition

Publicité

loading

Manuels Connexes pour Gigabyte GA-8SRX

Sommaire des Matières pour Gigabyte GA-8SRX

  • Page 1 Carte Mère GA-8SRX P4 Titan MODE D’EMPLOI Carte-Mère à Processeur Pentium ® Rév.1.0, seconde édition...

  • Page 2: Table Des Matières

    AVERTISSEMENT! .................. 5 Chapitre 1 Introduction ................6 Présentation des Caractéristiques ............. 6 Disposition de la Carte-Mère GA-8SRX ............. 8 Chapitre 2 Procédure d’Installation du Matériel ........9 Etape 1: Installer le CPU................10 Etape 1-1: Installation du CPU ..................10 Etape 1-2: Installation du Dissipateur de Chaleur du CPU ...........
  • Page 3 Table des Matières Configurations PnP/PCI ................40 Etat de Santé du PC .................. 42 Contrôle de Fréquence/Voltage..............44 Charger les Valeurs Par Défaut de Sécurité ..........46 Charger les Valeurs Par Défaut Optimisées ..........47 Programmer le Mot de Passe Surveillant/Perso ........48 Sauvegarder &...

  • Page 4: Historique De La Révision

    Carte Mère GA-8SRX Historique de la Révision Révision Note de Révision Date Première Edition du mode d’emploi de la Carte-Mère GA-8SRX. Déc. 2001 Seconde Edition du mode d’emploi de la Carte-Mère GA-8SRX. Déc. 2001 Liste de Vérification des Parties Carte-Mère GA-8SRX Câble IDE x 1 / Câble mou x 1...

  • Page 5: Avertissement

    AVERTISSEMENT! AVERTISSEMENT! Les carte-mères et les cartes d’extension contiennent des puces à circuits intégrés (IC) très délicats. Pour les protéger contre tout dommage dû à l’électricité statique, veuillez respecter certaines précautions en travaillant sur votre ordinateur. Débranchez votre ordinateur en travaillant dedans. Utilisez une lanière de poignet de terre avant de manoeuvrer les composants de l’ordinateur.

  • Page 6: Chapitre 1 Introduction

    Carte Mère GA-8SRX Chapitre 1 Introduction Résumé des Caractéristiques Facteur de forme Facteur de Forme taille 30,4cm x 22,4cm ATX, 4 couches PCB. Socle 478 pour Processeur Intel ® Micro FC-PGA2 Pentium ® Intel Pentium ® 4 400MHz FSB Cache de 2nd niveau selon CPU Jeu de Puces Contrôleur de Mémoire/HôteSiS 645...
  • Page 7 Introduction Son Sur Carte Jeu de puces SonCreative CT5880 Audio CODEC Port Entrée ligne/Sortie ligne/Entrée Microphone/Entrée CD/Jeux Connecteur PS/2 Interface souris et clavier PS/2 BIOS AWARD BIOS, 2M bit Flash ROM Supporte Double BIOS Autres caractéristiques Allumage de clavier PS/2 sur mot de passe Allumage de souris PS/2 STR(Suspend-To-RAM) Réveil de souris/clavier USB depuis S3...

  • Page 8: Disposition De La Carte-Mère Ga-8Srx

    Carte Mère GA-8SRX Disposition de la Carte-Mère GA-8SRX CPU_FAN KB_MS R USB ATX_12V SOCKET478 SiS 645 F_AUDIO PCI1 CD_IN CODEC PCI2 SPDIF PCI3 SiS 961 P4 Titan PCI4 MAIN BIOS PCI5 CT5880 F_PANEL PCI6 BACKUP F_USB1 BIOS...

  • Page 9: Chapitre 2 Procédure D'installation Du Matériel

    Procédure d’Installation du Matériel Chapitre 2 Procédure d’Installation du Matériel Pour programmer votre ordinateur, vous devez suivre les étapes ci-dessous: Etape 1- Installer le CPU Etape 2- Installer les modules de mémoire Etape 3- Installer les cartes d’extension Etape 4- Connecter les câbles ruban, les vils du boîtier et le circuit électrique Etape 5- Programmer le logiciel BIOS Etape 6- Installer les outils du logiciel Etape 4...

  • Page 10: Etape 1: Installer Le Cpu

    Carte MËre GA-8SRX Etape 1: Installer le CPU Etape 1-1: Installation du CPU Indicateur de Indicateur de Broche 1 Broche 1 CPU Vue du Haut CPU Vue du Bas Levier díActualisation du Socle Assurez-vous que le type de CPU soit bien supportÈ par la carte-mËre..

  • Page 11: Etape 1-2: Installation Du Dissipateur De Chaleur Du Cpu

    Procédure d’Installation du Matériel Etape 1-2 : Installation du Dissipateur de Chaleur de CPU 2. Assurez-vous que le ventilateur 1. Serrez la base de support du du CPU soit bien branché au ventilateur dans le socle du CPU connecteur du ventilateur, puis t sur la carte-mère.

  • Page 12: Etape 2: Installer Des Modules De Mémoire

    Carte Mère GA-8SRX Etape 2: Installer des modules de mémoire La carte-mère possède 3 socles de module de mémoire double en ligne (DIMM). Le BIOS détectera automatiquement le type et la taille de la mémoire. Pour installer le module de mémoire, il vous sufit de le presser verticalement dans le socle DIMM.

  • Page 13: Etape 3: Installer Des Cartes D'extension

    Procédure d’Installation du Matériel Etape 3: Installer des Cartes d’Expansion 1. Lisez le manuel d’instruction de la carte d’extension avant d’installer la carte d’expansion dans l’ordinateur. 2. Enlevez le couvercle du châssis de votre ordinateur, les vis nécessaires et le bras du socle depuis l’ordinateur.

  • Page 14: Etape 4: Connecter Les Câbles Ruban, Les Fils Du Boîtier Et Le Circuit Électrique

    Carte Mère GA-8SRX Etape 4: Connecter les câbles ruban, les fils du boîtier et le circuit électrique Etape 4-1: Présentation du Panneau Arière I/O Connecteur de Clavier et Souris PS/2 Connecteur de SourisPS/2 Ce connecteur supporte un clavier et une souris (Femelle 6 broches) standard PS/2.

  • Page 15: Connecteurs Audio

    Procédure d’Installation du Matériel Ports Parallèles et Ports Sériels (COMA/COMB) Port Parallèle Ce connecteur supporte 2 ports COM standards (Femelle et 1 port parallèle. Des périphériques du genre broches) imprimante peuvent être connectés au Port Parallèle; la souris, le modem etc peuvent être connectés aux Ports Sériels.

  • Page 16: Etape 4-2: Présentation Des Connecteurs

    Carte Mère GA-8SRX Etape 4-2: Présentation des Connecteurs A) ATX H) F_USB1 B) ATX_12V I) IR C) CPU_FAN J) BAT D) FDD K) SPDIF E) IDE1/IDE2 L) CD_IN F) SYS_FAN M) F_AUDIO G) F_PANEL...
  • Page 17 Procédure d’Installation du Matériel C) CPU_FAN (Connecteur du Ventilateur de CPU) Veuillez prendre note qu’une installation correcte SENSE du ventilateur de CPU est essentielle pour éviter +12V que le CPU ne fonctionne dans un état anormal ou soit endommagé par toute surchauffe. Le connecteur du ventilateur de CPU supporte un courant maximal de 600mA .
  • Page 18 Carte Mère GA-8SRX H) F_USB1 (USB Avant) Faîtes attention avec la polarité du connecteur USB du panneau avant. Vérifiez la répartition des broches tout en connectant le câble USB du panneau avant. Veuillez contacter votre vendeur le plus proche pour un câble USB de panneau avant optionnel.
  • Page 19 Procédure d’Installation du Matériel B) ATX_12V (Connecteur Electrique +12V) Ce connecteur ( ATX + 12V ) n’est utilisé que +12V +12V pour le voltage central du CPU. A) ATX (Alimentation ATX) +12V 5V SB (Stand by +5V) Power Good PS-ON(Soft On/Off) 3.3V -12V 3.3V...
  • Page 20 Carte Mère GA-8SRX G) F_PANEL (Connecteur 2x7 broches) RST- RST+ SPK+ PD_G- PD_Y- SPK- HD (LED Active de DD) Broche 1: LED anode(+) Broche 2: LED cathode(-) SPK (Connecteur Haut-Parleurs) Broche 1: VCC(+) Broche 2- Pin 3: NC Broche 4: Données(-) RST (Bouton Réinitialisation)
  • Page 21 Procédure d’Installation du Matériel I) IR (Connecteur IR) Faîtes attention avec la polarité du connecteur IR lorsque vous connectez l’IR Veuillez contacter votre vendeur le plus proche pour un périphérique IP en option. K) SPDIF (SPDIF) La sortie SPDIF est capable d’offrir de l’audio numérique aux haut-parleurs externes ou des données comprimées AC3 à...
