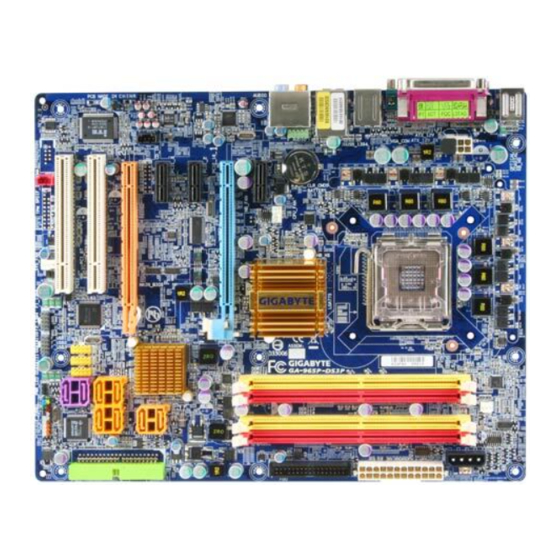

Table des matières Chapitre 1 Installation matérielle ..................3 A prendre en compte avant l'Installation ............3 Récapitulatif des fonctions ................. 4 Installation de l'unité centrale et du dispositif de refroidissement de l'unité centrale ......................7 1-3-1 Installation de l'unité centrale ................7 1-3-2 Installation du dispositif de refroidissement de l'unité...
3. Dommages dus à une mauvaise installation. 4. Dommages dus à des composants non agréés. 5. Dommages dus à un dépassement des paramètres autorisés. 6. Produit déterminé comme étant un produit Gigabyte non officiel. - 3 - Installation du matériel...
1 fente PCI Express x16 (la fente PCIE_16_1) 1 fente PCI Express x4 (la fente PCIE_16_2) 3 fentes PCI Express x1 (partagent le même bus PCIe avec la fente PCIE_16_2) (remarque 3) 2 fentes PCI Carte mère GA-965P-DS3P - 4 -...
Page 5
Connecteurs internes 1 connecteur d'alimentation ATX à 24 broches 1 connecteur d'alimentation ATX 12V à 8 broches 1 connecteur d'alimentation PCIe 12V à 4 broches 1 connecteur de disquettes 1 connecteur IDE 8 connecteurs SATA 3Go/s 1 connecteur de ventilateur pour processeur 1 connecteur de ventilateur système 1 connecteur de ventilateur d'alimentation 1 connecteur sur le panneau avant...
Page 6
Facteur de forme Facteur de forme ATX ; 30,5 cm x 24,4 cm (remarque 1) Ne s'applique que lorsque la carte mère GA-965P-DS3P (rév. 3.3) est installée avec un processeur FSB 1333 MHz. Le système règle automatiquement le BIOS pour prendre en charge le FSB 1333 MHz en faisant de l'overclockage lorsqu'un processeur FSB 1333 MHz est installé.
Installation du processeur et du dispositif de refroidissement Avant d'installer le processeur, veuillez vous conformer aux conditions suivantes : 1. Veuillez vous assurer que la carte mère prend en charge votre processeur. 2. Veuillez noter le coin indenté de votre processeur. Si vous installez l'unité centrale dans Attention le mauvais sens, elle ne s'insérera pas correctement.
Pour éviter un tel problème, il est Remarque conseillé d'utiliser une bande thermique plutôt que de la pâte de dissipateur de chaleur pour dissiper la chaleur ou utilisez des précautions extrêmes lors du retrait du dispositif de refroidissement du processeur. Carte mère GA-965P-DS3P - 8 -...
Installation de la mémoire Avant d'installer les modules de mémoire, veuillez vous conformer aux conditions suivantes : 1. Veuillez vous assurer que la mémoire utilisée est prise en charge par la carte mère. Il est conseillé d'utiliser une mémoire de capacité, spécifications et marque similaires. Attention 2.
Page 10
Le GA-965P-DS3P prend en charge la technologie à canal double. Après l'opération de la technologie à canal double, la bande passante du bus mémoire doublera. Le GA-965P-DS3P inclut 4 supports de module DIMM et chaque canal possède deux supports de module DIMM comme suit : Canal 0 : DDRII1, DDRII2 Canal 1 : DDRII3, DDRII4 Si vous souhaitez opérer la technologie à...
Installation de cartes d'extension Pour installer votre carte d'extension, suivez les étapes ci-dessous. 1. Déconnectez votre système de sa source d'alimentation et lisez le manuel d'installation de la carte d'extension avant de l'installer dans l'ordinateur. 2. Retirez le couvercle du châssis de l'ordinateur, les vis et le support de fente de l'ordinateur. Mettez- vous à...
être connectées au connecteur de la sortie de l'enceinte d'ambiance (sortie de haut-parleur arrière). Sortie de haut-parleur latéral La prise de sortie de haut-parleur latéral par défaut. Les haut-parleurs latéraux peuvent être connectés au connecteur de sortie de haut-parleur latéral. Carte mère GA-965P-DS3P - 12 -...
Page 13
Entrée de ligne La prise de l'entrée de ligne par défaut. Les appareils comme les lecteurs de CD-ROM, les walkmans, etc. peuvent se connecter au connecteur d'entrée de ligne. Sortie de ligne (sortie de haut-parleur avant) Le connecteur de la sortie de ligne par défaut (sortie de haut-parleur avant). Les haut-parleurs stéréo, les écouteurs ou les enceintes d'ambiance avant se connectent au connecteur de sortie de ligne (sortie de haut-parleur avant).
Page 14
Bonne tension 5 V SB (veille +5 V) +12V +5 V (seulement pour ATX +12 V(seulement pour ATX 24 broches) 24 broches) 3,3 V( seulement pour ATX MASSE (seulement pour 24 broches) ATX 24 broches) Carte mère GA-965P-DS3P - 14 -...
Page 15
3) PCIE_12V (connecteur d'alimentation) Ce connecteur d'alimentation fournit un courant supplémentaire à la fente incorporée PCI Express x16. Lorsque vous installez deux cartes graphiques, veuillez connecter le câble d'alimentation depuis l'alimentation électrique vers ce connecteur, sinon le système sera instable. Broche N°...
Page 16
: 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo et 2,88 Mo. Avant de monter le câble du lecteur de disquette, veuillez noter la fente à sécurité intégrée dans le connecteur du lecteur de disquette. Carte mère GA-965P-DS3P - 16 -...
Page 17
9) IDE (connecteur IDE) Un appareil IDE se connecte à l'ordinateur par le biais d'un connecteur IDE. Un connecteur IDE peut se connecter à un câble IDE et l'unique câble IDE peut ensuite se connecter à deux appareils IDE (disque dur ou disque optique). Si vous souhaitez raccorder deux dispositifs IDE, veuillez régler le cavalier de l'un de ces dispositifs IDE sur maître et l'autre sur esclave (pour information sur les paramètres veuillez vous référer aux instructions qui se trouvent sur le dispositif IDE) Avant de brancher le câble IDE veuillez prendre note...
Page 18
11) GSATAII0 / GSATAII1 (connecteur SATA 3Gb/s, contrôlé par GIGABYTE SATA2) Le connecteur SATA 3Gb/s peut fournir jusqu'à 300 MB/s de taux de transfert. Veuillez consulter les paramètres du BIOS pour le connecteur SATA 3Gb/s et installez le pilote approprié afin de travailler correctement.
Page 19
13) BATTERY Danger d'explosion si la batterie n'est pas correctement remplacée. Ne remplacer qu'avec le même type ou équivalent recommandé par le fabricant. Jetez les batteries usagées selon les instructions du fabricant. Si vous souhaitez effacer la mémoire CMOS... 1. Eteignez l'ordinateur et débranchez le câble d'alimentation. 2.
Page 20
HD (DEL de disque dur IDE actif) Broche 1 : Anode de DEL (+) (bleu) Broche 2 : Cathode de DEL (-) RES (interrupteur de réinitialisation) Ouvrir : Normal (vert) Fermer : Réinitialiser le système matériel NC (pourpre) Carte mère GA-965P-DS3P - 20 -...
Page 21
16) CD_IN (connecteur d'entrée CD) Connectez la sortie audio CD-ROM ou DVD-ROM au connecteur. Broche N° Définition CD-L MASSE MASSE CD-R 17) SPDIF_IN (connecteur d'entrée S/PDIF) N'utilisez la fonction d'entrée S/PDIF que lorsque votre appareil possède une fonction de sortie numérique.
Page 22
Pour un câble IEEE 1394 en option, veuillez contacter votre revendeur local. Broche N° Définition TPA+ TPA- MASSE MASSE TPB+ TPB- Alimentation (12 V) Alimentation (12 V) Pas de broche MASSE Carte mère GA-965P-DS3P - 22 -...
Page 23
20) CI (intrusion dans le châssis, ouverture du boîtier) Le connecteur à 2 broches permet à votre système de détecter si le couvercle du châssis est retiré. Vous pouvez vérifier l'état "Boîtier ouvert" dans le système BIOS. Broche N° Définition Signal MASSE 21) CLR_CMOS (libérer la mémoire CMOS)
