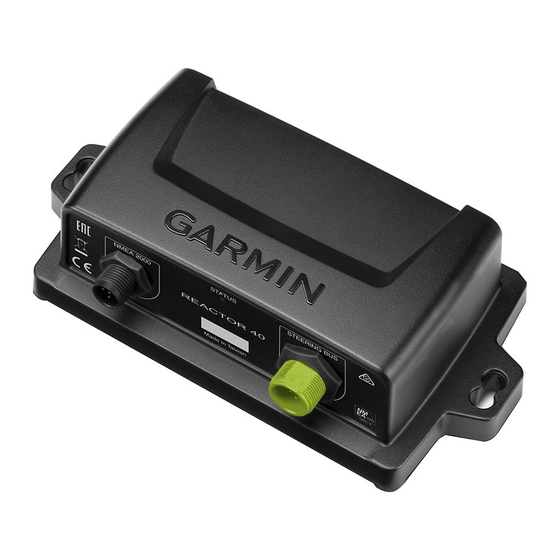

Garmin Reactor 40 Guide De Configuration

REACTOR™ 40 POUR
SYSTÈMES HYDRAULIQUES
Guide de configuration
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Vous êtes responsable de l'utilisation sûre et prudente de votre
bateau. Le pilote automatique est un outil qui optimise votre
capacité de pilotage. Il ne vous dégage pas de vos
responsabilités en cas de non-respect de la sécurité à bord.
Evitez tout danger de navigation et ne relâchez pas votre
surveillance de la barre.
Soyez toujours prêt à reprendre manuellement les commandes
du bateau.
Apprenez à utiliser le pilote automatique sur une mer calme et
sans danger.
Utilisez le pilote automatique avec précaution à proximité des
points dangereux, tels que les quais et les autres bateaux.
Pendant le fonctionnement, prenez garde aux pièces chaudes
du moteur et du solénoïde, ainsi qu'au risque de coincement lié
aux pièces mobiles.
Le non-respect de ces instructions lors de l'installation ou de
l'utilisation de cet équipement peut provoquer des dommages ou
des blessures.
Pour éviter toute détérioration du bateau, le système de pilote
automatique doit être installé par un professionnel qualifié. Des
connaissances spécifiques sur les systèmes hydrauliques et les
systèmes électriques embarqués sont nécessaires pour une
installation correcte.
Configuration du pilote automatique
Le système de pilote automatique doit être configuré et réglé en
fonction de la dynamique de votre bateau. L'Assistant Bateau à
quai et l'Assistant Essai en mer permettent de configurer le
pilote automatique. Ces assistants vous guident tout au long des
étapes de configuration requises.
Si votre pack de pilote automatique n'incluait pas de contrôleur
de pilote, vous devez configurer le système de pilote
automatique à l'aide d'un traceur compatible, sur le même
réseau NMEA 2000 ® que le CCU du pilote automatique. Les
instructions de configuration en cas d'utilisation d'un contrôleur
de pilote ou d'utilisation d'un traceur sont fournies.
Assistant Bateau à quai
Si vous exécutez l'Assistant Bateau à quai lorsque votre bateau
est hors de l'eau, prévoyez un dégagement suffisant pour les
mouvements de barre afin d'éviter d'endommager cette dernière
ou tout autre objet.
Vous pouvez exécuter l'Assistant Bateau à quai lorsque votre
bateau est dans l'eau ou hors de l'eau.
ATTENTION
AVIS
AVIS
Si le bateau est à l'eau, il doit être à l'arrêt lors de l'exécution de
l'assistant.
Exécution de l'Assistant Bateau à quai
Si votre bateau est pourvu d'un système de direction assistée,
veillez à allumer la direction assistée avant de lancer l'assistant
Assistant Bateau à quai. Vous éviterez ainsi d'endommager le
système de direction.
1
Activez le pilote automatique.
Lors de la première activation du pilote automatique, vous
êtes invité à effectuer une courte séquence de configuration.
2
Si l'Assistant Bateau à quai ne démarre pas
automatiquement à l'issue de la séquence de configuration,
sélectionnez une option :
• Sur un contrôleur de pilote, sélectionnez Menu >
Configurer > Config. distributeur pilote auto. >
Assistants > Assistant Bateau à quai.
• Sur un tracteur, sélectionnez Paramètres > Mon navire >
Config. installation pilote auto > Assistants >
Assistant Bateau à quai.
3 Sélectionnez le type de navire.
4
Si vous y êtes invité, suivez les instructions qui s'affichent à
l'écran pour définir le nombre de tours de barre de butée à
butée.
5
Si vous y êtes invité, suivez les instructions qui s'affichent à
l'écran pour indiquer la valeur de déplacement de la barre.
6
Si nécessaire, étalonnez le capteur d'angle de barre
(Étalonnage du capteur d'angle de barre, page
7
Testez la direction de navigation
navigation, page 1).
8
Si nécessaire, sélectionnez la source de vitesse
d'une source de vitesse, page
9
Si nécessaire, vérifiez le tachymètre
tachymètre, page 2).
10
Si vous êtes invité, testez la barre de butée à butée.
11
Examinez les résultats de l'Assistant Bateau à quai
(Examen des résultats de l'Assistant Bateau à quai,
page 2).
Étalonnage du capteur d'angle de barre
REMARQUE : si une erreur se produit au cours de ces étapes,
il se peut que le capteur de rétroaction de barre ait atteint sa
limite. Si cela se produit, le capteur de rétroaction de barre n'est
peut-être pas installé correctement. Si le problème persiste,
vous pouvez procéder à l'étalonnage en déplaçant la barre à la
position la plus éloignée ne donnant lieu à aucune erreur.
1
Mettez la barre à tribord pour que le bateau suive cette
direction et sélectionnez OK.
2
Une fois l'étalonnage tribord terminé, mettez la barre à
bâbord pour que le bateau suive cette direction et
sélectionnez OK.
3
Une fois l'étalonnage bâbord terminé, ramenez la barre au
centre, lâchez tout et sélectionnez Début.
Le pilote automatique prend le contrôle de la barre.
4
Laissez le pilote automatique étalonner la barre sans toucher
à la barre, au contrôleur de pilote ou au traceur.
5 Sélectionnez une option :
• Si l'étalonnage a échoué, répétez les étapes 1 à 4.
• Si l'étalonnage est terminé, sélectionnez OK.
Test de la direction de navigation
1
En naviguant à vitesse faible ou en restant sur place,
sélectionnez et .
AVIS
1).
(Test de la direction de
(Sélection
2).
(Vérification du
Novembre 2017
190-02314-30_0A
