Observez bien la polarité lors du raccordement à l'alimentation
en courant continu. N'utilisez pas le châssis ou la structure du
véhicule comme élément conducteur. Raccordez deux fils au
réfrigérateur depuis l'alimentation en courant continu.
Il importe que les fils aboutissant à la borne 12 V c.c. aient la
taille correcte. Le tableau suivante présente les tailles et les
longueurs recommandées pour les fils conducteurs.
longueuR MaxiMale totale du fil conducteuR
longueur
17 ft
5 m
27 ft
8 m

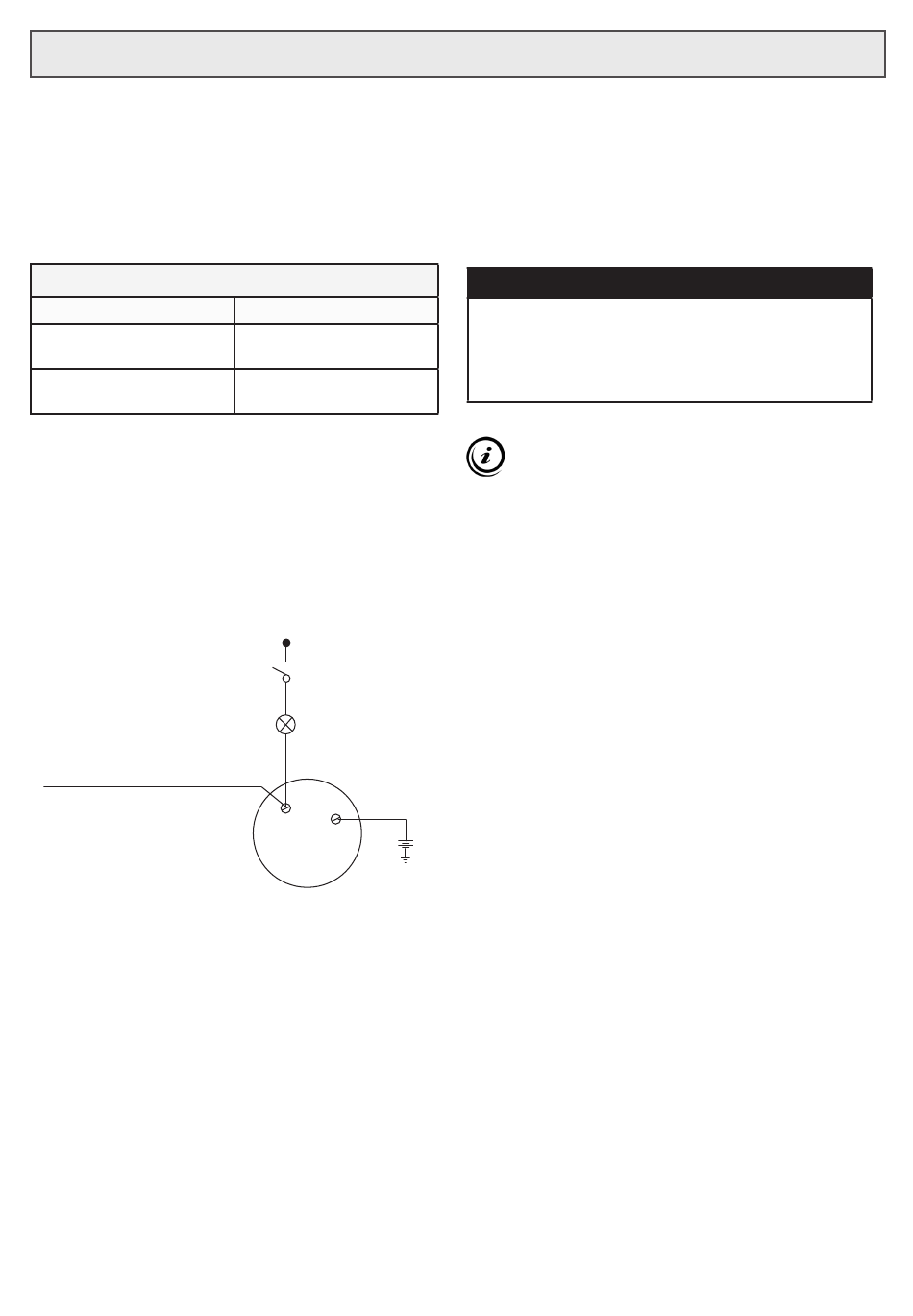

pour les modèles équipés de verrou de porte automatique :
Le réfrigérateur nécessite une alimentation continue en
12 V c.c. pour fonctionner. En outre, il a besoin du raccorde-
ment d'un fil de transmission de signaux à partir de l'alterna-
teur (D+) pour maintenir le fonctionnement automatique du
loquet de porte et la fermeture temporaire de l'arrivée de gaz.
L'alternateur du véhicule (D+) est branché sur D+ sur la borne.
Fil de transmission de signaux (réfrigérateur)
RaccoRdeMents
Calibre
14
12
Contact d'allumage
Voyant de charge
D+
B+
Batterie
ALTERNATEUR

RaccoRdeMent du gaz

Le branchement sur la conduite d'alimentation de gaz se fait
au robinet manuel du gaz, doté d'un raccord conique mâle 3/8"
SAE (UNF 5/8" -18). Vérifiez qu'il n'y a pas de fuites sur tous
les raccordements réalisés au moyen d' une solution à bulles de
savon du commerce, non-corrosive.
6
AvERTISSEmENT
!
rISQUe D'eXPLoSIoN. Ne jamais utiliser de
flamme pour vérifier les fuites de gaz. La non-
observance de cet avertissement peut provoquer
une explosion avec des risques d'accident mortel
ou de graves blessures.
Utilisez toujours une clé de retenue (contre clé) pour
desserrer ou serrer les raccords.
Le système d'alimentation de gaz doit comporter un régulateur
de pression qui maintient la pression à une valeur maximale de
11 pouces de colonne d'eau.
Lorsqu'on teste le système d'alimentation en gaz à des
pressions :
• supérieures à 1/2 psi
robinet d'arrêt manuel de la tuyauterie d'alimentation en
gaz.
• ≤ à 1/2 psi – il faut isoler l'appareil de la tuyauterie d'ali-
mentation en gaz en fermant le robinet d'arrêt manuel
Pour obtenir des instructions plus détaillées sur l'installation
et le branchement de l'alimentation en gaz, veuillez contacter
votre revendeur ou votre distributeur.
- 9 -
– il faut débrancher l'appareil et son
