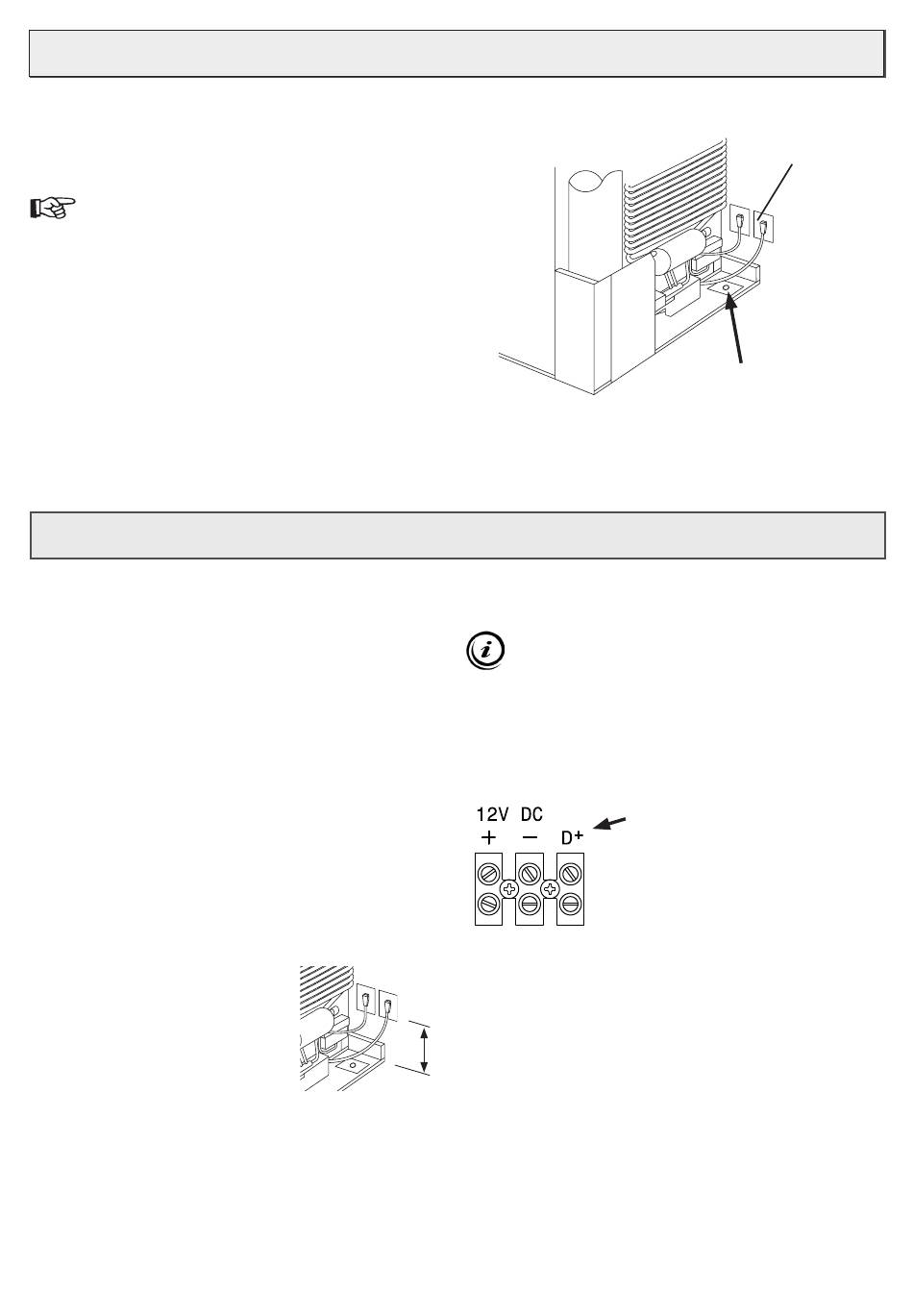

Raccordements - Dometic RM1350 Manuel D'installation

installation du tuyau d'evacuation d'eau
pour instALLer Le tuyAu D'éVACuAtion D'eAu ,
VeuiLLez suiVre Les étApes suiVAntes:
1. Percez un trou à travers la base du réfrigérateur. Il est
impératif de percer ce trou dans la découpe prévue de
la plaque de fond, à l'arrière du réfrigérateur.
2. Assurez-vous que le tuyau ne soit pas tordu lorsque
vous le faites passer à travers le socle.
3. Colmatez la zone autour du tuyau passant dans le
trou pratiqué. Si un tuyau plus long que celui qui a
été livré est nécessaire, l'installateur devra fournir un
tuyau suffisamment long pour que l'eau soit évacuée
du véhicule.
RaccoRdeMent électRique
RaccoRdeMent à une aliMentation de
couRant alteRnatif 120 v
Le réfrigérateur est équipé d'une prise mâle à trois broches
avec mise à la masse pour assurer la protection contre les chocs
électriques. Cette prise doit être directement enfichée dans une
prise de courant femelle trois broches, correctement mise à la
masse. Ne coupez pas ou n'enlevez pas la broche de terre.
La longueur du cordon est de 3 pieds et nous vous recomman-
dons, pour cette raison, d'installer la prise de courant femelle
du côté opposé de l'ensemble porte-brûleur, c'est à dire à la
droite du réfrigérateur vu depuis l'arrière.
La prise de courant doit être placée à 3 pouces (env. 7,5 cm) (à
partir de la partie inférieure de la prise de courant en plastique)
au-dessus du socle du réfrigérateur. Cela permet un accès facile
par la porte d'aération.
Le cordon d'alimentation doit être
acheminé de manière à éviter un
contact direct avec les composants,
ce qui endommagerait le revêtement
isolant du cordon.
diRectives d'installation

RaccoRdeMents

3"
Aperçu général. Les
caractéristiques peuvent
varier d'un modèle à
l'autre.
bRancHeMent 12 v c.c. et alteRnateuR (d+)
Le branchement D+ n'est valide que pour les modè-
les équipés du système de verrouillage automatique
des portes.
Le raccord d'alimentation en c.c. se fait sur les bornes
positives (+) et négatives (-) de la borne serre-fils à l'arrière
du réfrigérateur.
- 8 -
Cordon
d'alimentation
du générateur
de glaçons (en
option)
Découpe pour le tuyau
d'évacuation d'eau
D+ (Fil de transmission de signaux)
Valide pour les réfrigérateurs
avec système de verrouillage
automatique des portes.
