Turbinegasmeter Handleiding

Impulsgevers

Waarschuwing! Alle impulsgevers zijn intrinsiek veilig en mogen bij toepassing
in een explosiegevaarlijke omgeving alleen op een intrinsiek veilig circuit
volgens Ex ib llC worden aangesloten(zie classificatie in Annex C).

LF Impulsgever

Type IN-Sxx of IN-W LF impulsgevers kunnen op de zijkant van de
telwerkdeksel gestoken worden voor het afgeven van volume impulsen aan
externe apparatuur.
Monteer deze impulsgevers (zo nodig) als volgt:
- Schuif de beide geleiders van de impulsgever in de geleidingssleuf van de
telwerkdeksel tot dat deze hoorbaar vastklikken.
- Sluit de draden van de stekker aan volgens het aansluitschema.
- Gebruik afgeschermde kabel om de externe apparatuur aan te sluiten.

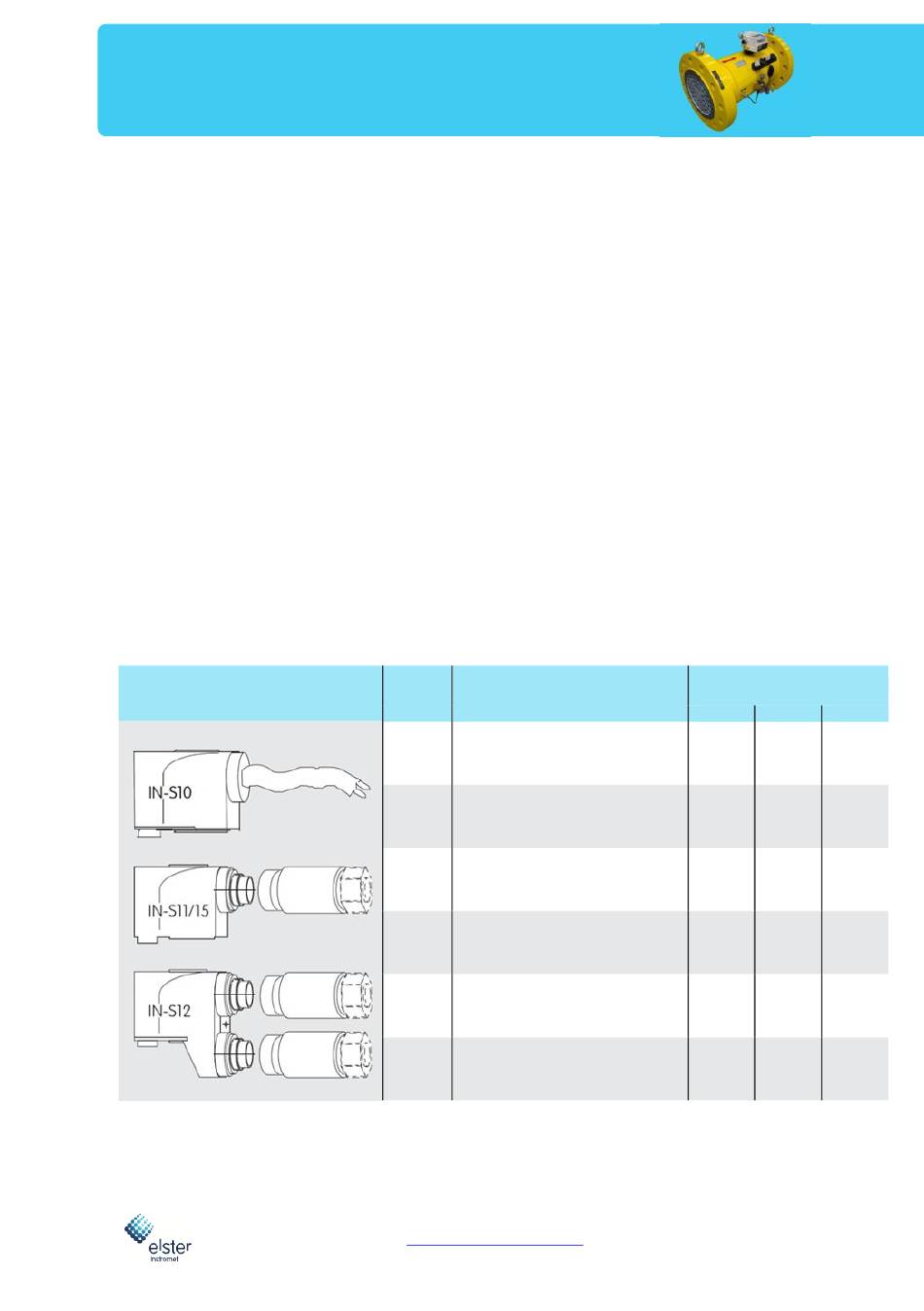

Tabel 2 LF opties
Elster-Instromet b.v.
Honeywell
Tel: +31 (0) 315 338911
Copyright © 2011 Technische wijzigingen voorbehouden.
LF type
(Index)
incl. 2.5m kabel
IN-S10
(met open einden)
1x 6-pin BINDER – plug (male)
IN-S11
(incl. 1x female connector)
1x 6-pin BINDER – plug (male)
IN-S11F
(incl. 1x female connector)
2x 6-pin BINDER – plug (male)
IN-S12
(incl. 2x female connector)
2x 6-pin BINDER – plug (male)
IN-S12F
(incl. 2x female connector)
1x 6-pin BINDER – plug (female)
IN-S15
(incl. 1x male connector)
www.elster-instromet.com
Stekker aansluiting
Reed 1 Reed 2
wit - groen -
bruin geel
1 + 2 5 + 6
4 + 6 3 + 5
1 + 2 1 + 2
(plug 1) (plug 2)
4 + 6 3 + 5
(plug 1) (plug 2)
1 + 4 2 + 5
2.550.484 Rev. 2
55
NL
PCM
grijs -
roze
3 + 4
1 + 2
3 + 4
(plug 2)
1 + 2
(plug 1)
3 + 6
