Mesures de diodes
ATTENTION : Coupez toute alimentation du circuit ou de l'appareil testé lorsque vous
effectuez des mesures des diodes.
1.
Reliez le fil d'essai noir à la borne COM.
Reliez le fil d'essai rouge à la borne « Ω ».
2.
3.
Mettez l'appareil sous tension à l'aide de la touche de mise sous tension
Positionnez le commutateur de fonctions sur « Ω ».
4.
5.
L'indicateur « AUTO » s'affiche sur l'écran (Mode Sélection automatique de gamme).
6.
Appuyez sur la touche M (Mode) pour sélectionner
mode manuel (MANU) s'affiche sur l'écran.
7.

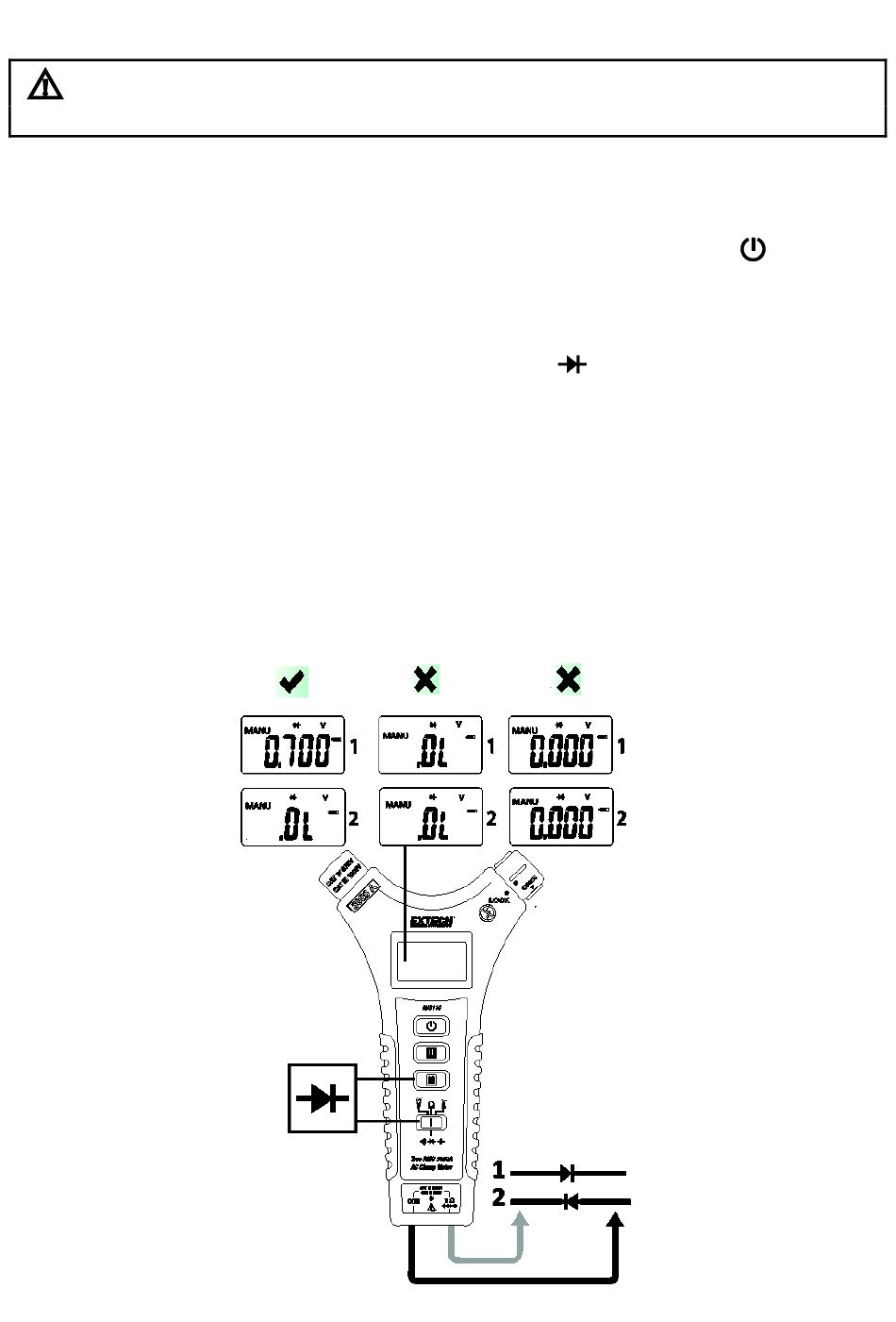

Après raccordement ainsi qu'illustré dans la position de test 1, un débit de courant direct
est établi et la valeur approximative de la tension directe (forward voltage, VF) de la
diode s'affiche. Si la diode testée est défectueuse, « 0.000 » (court-circuit) ou « OL »
(circuit ouvert) s'affiche.
8.
Après raccordement ainsi qu'illustré dans la position de test 2, une vérification de
polarité inverse est effectuée. Si la diode testée est bonne, « OL » s'affiche. Si la diode
testée est défectueuse, « 0.000 » ou toutes autres valeurs s'affichent. Des tests de diodes
appropriés doivent inclure les deux mesures de polarité.
le mode Diode. L'indicateur du
