1.9.5

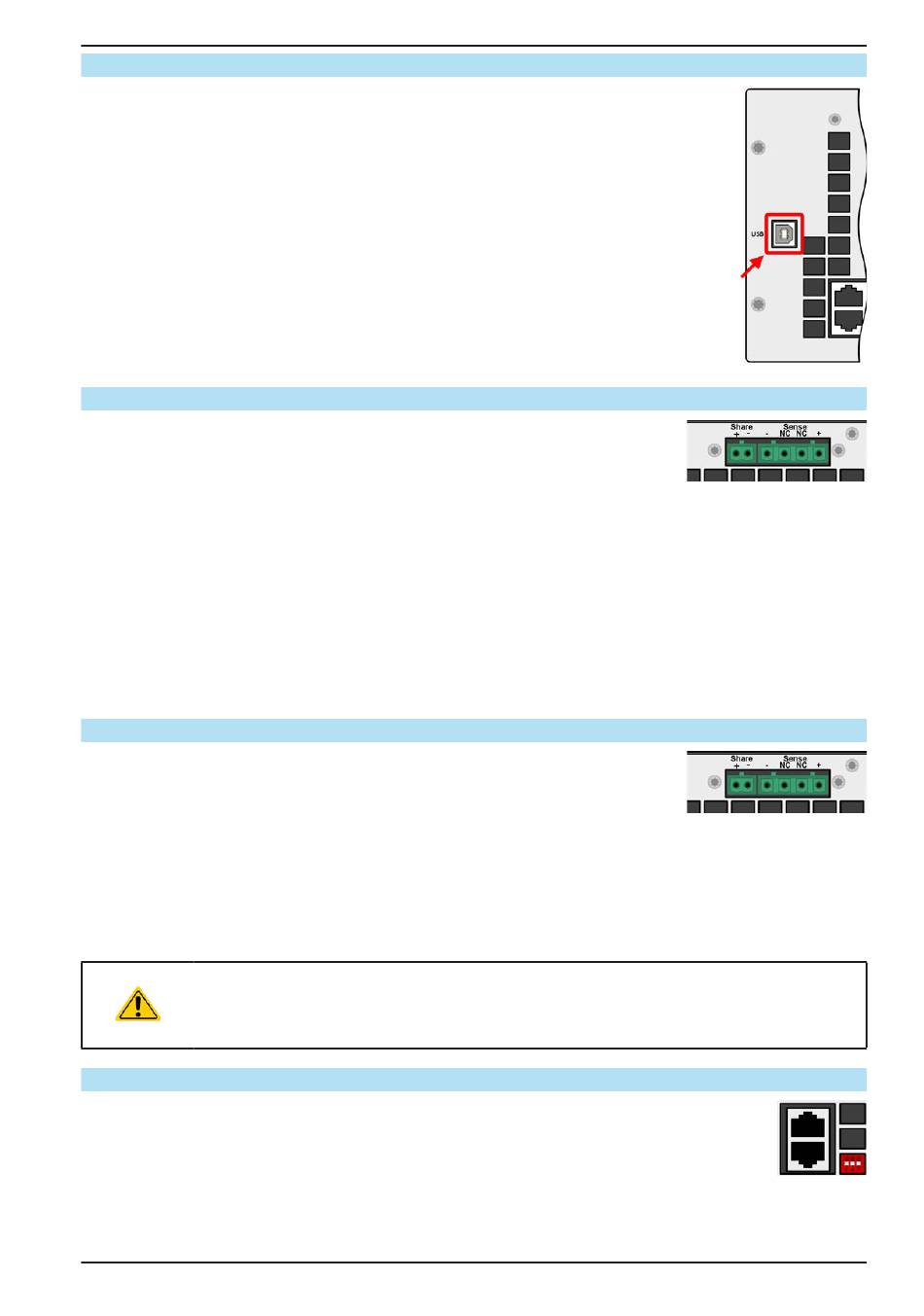

Interface USB type B (face arrière)
L'interface USB-B située en face arrière est conçue pour communiquer avec l'appareil,
par exemple : surveillance lors d'un fonctionnement maître-esclave ou contrôle intégral en
fonctionnement autonome, ainsi que pour les mises à jour de firmware. Le câble USB inclus
peut être utilisé pour connecter l'appareil à un PC (USB 2.0 ou 3.0). Le driver est fourni
avec l'appareil et installe un port COM virtuel. Des détails sur le contrôle distant peuvent
être trouvés sur notre site internet ou sur la clé USB livrée.
L'appareil peut être adressé via cette interface soit en utilisant le protocole standard inter-
national ModBus, soit par langage SCPI. L'appareil reconnaît automatiquement le protocole
de message utilisé.
L'interface USB n'est pas prioritaire par rapport à l'autre port USB de la face avant, ni par
rapport au contrôle distant depuis une unité maître, et peut alors uniquement être utilisée
alternativement à celles-ci pour le contrôle distant. Cependant, la surveillance est toujours
disponible.
1.9.6
Bornier "Share"
Le connecteur 2 pôles WAGO ("Share") situé à l'arrière de l'appareil est prévu pour
la connexion à des prises du même nom sur les séries de charges électroniques
compatibles, afin d'obtenir une distribution de courant de charge équilibrée pendant
la connexion parallèle, ainsi qu'à des alimentations compatibles afin d'intégrer une
configuration deux-quadrants. Pour plus de détails voir„3.7.1. Utilisation parallèle
en mode maître / esclave (MS)" et „3.7.3. Utilisation deux quadrants (2QO)". Les
alimentations et charges électroniques compatibles sont les suivantes :
• PSI 9000 2U - 24U / PSI 9000 3U Slave
• ELR 9000 / ELR 9000 HP / ELR 9000 HP Slave
• EL 9000 B 3U - 24U / EL 9000 B HP / EL 9000 B 2Q
• PSE 9000
• PS 9000 1U / 2U / 3U *
* A partir de la révision 2, voir le type d'étiquette (dans le cas où il n'est pas indiqué "Révision" sur l'étiquette, il s'agit de la révision 1)
1.9.7
Bornier "Sense" (mesure à distance)
Les appareils de la série ELR 9000 HP Slave sont supposés fonctionner en tant
qu'esclaves dans un système maître-esclave où la fonction de contrôle à distance
est uniquement utilisée et connectée à l'unité maître. Pour un fonctionnement auto-
nome en dehors d'une configuration maître-esclave, cette fonction peut être câblée
et utilisée sur le mode Slave.
1.9.7.1
Limitations
La mesure à distance est uniquement adaptée à l'utilisation en mode tension constante (CV) et il est recommandé
d'avoir uniquement une entrée "Sense" connectée à la source au lancement de la charge en mode CV. Principa-
lement dans les autres modes de régulation, mais aussi en CV, les câbles sense peuvent engendrer des effets
indésirables, tels que des oscillations, dépendant de leurs longueurs et inductances. Voir aussi 3.2.5.
Afin d'assurer la sécurité et de répondre aux directives internationales, l'isolement des modèles
hautes tensions,comme par exemple ceux ayant une tension nominale de 500 V ou supérieure,
est assuré par l'utilisation de seulement deux bornes de sortie sur les quatre. Les deux autres,
marquées NC, doivent rester déconnectées.
1.9.8
Bus maître / esclave
Une autre interface est disponible sur la face arrière de l'appareil, composée de deux prises RJ45,
permettant la connexion de plusieurs équipements identiques via un bus numérique (RS485),
afin de créer un système maître / esclave. Pour une ELR 9000 HP Slave, cette interface est pri-
mordiale, car elle est configurée et contrôlée en fonction des valeurs et des états via ce port par
une unité maître.
La connexion est réalisée en utilisant des câbles standards CAT5. Ils peuvent, en théorie, avoir une
longueur maximale de 1200 m (0,745 mi), mais il est recommandé de conserver des connexions
les plus courtes possibles.
