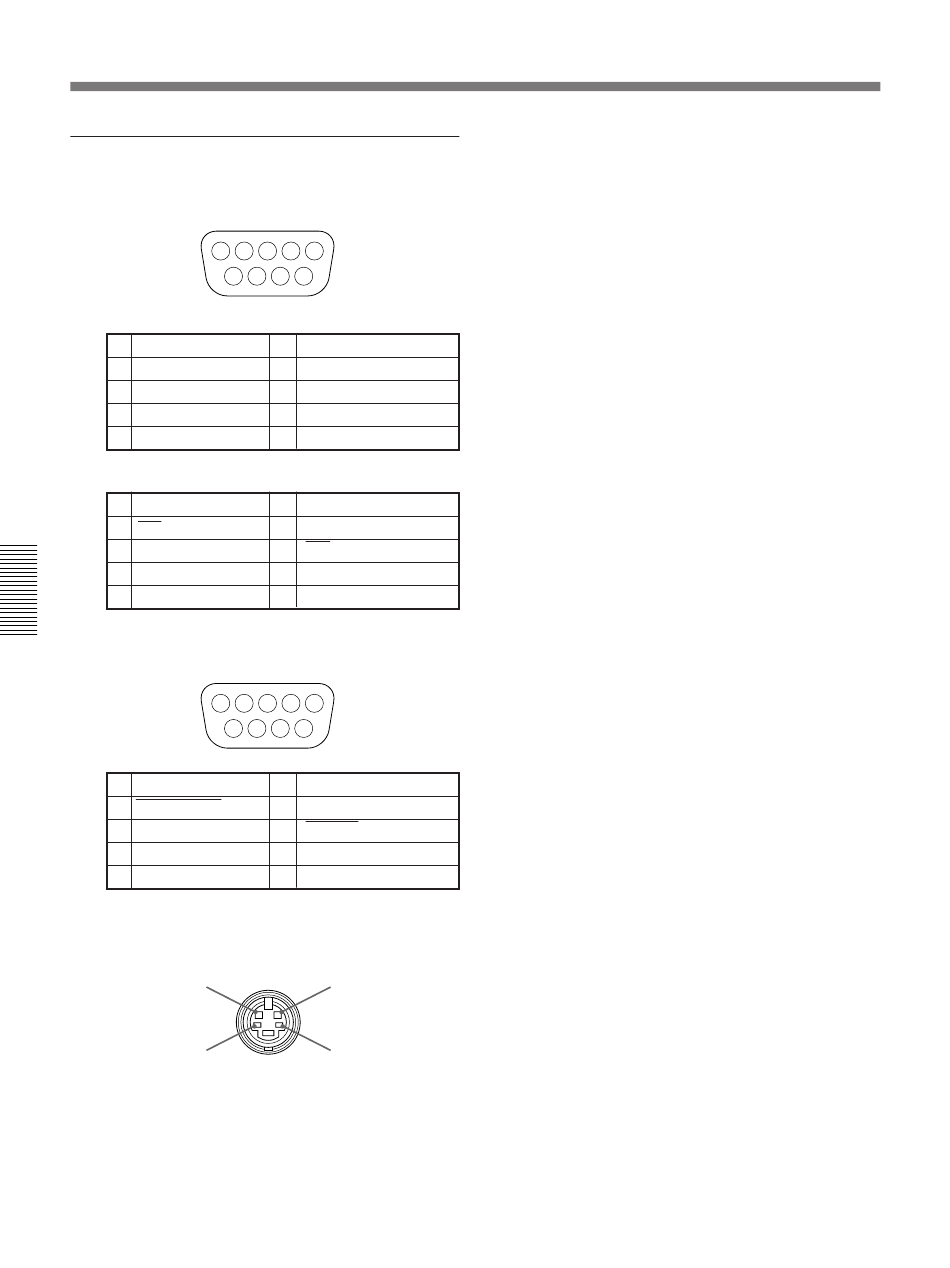

Asignación de pines
Conector RS-232C/422A (D-sub de 9 pines,
hembra)
RS-232C
1 DCD
2 RX DA
3 TX DA
4 DTR
5 GND
RS-422A
1 GND
2
TX
3 RX
4 GND
5 NC
Conector PJ COM (D-sub de 9 pines, hembra)
1 GND
2
BUS BUSY
3 TX/RX
4 GND
5 NC
Conector S VIDEO (mini DIN de 4 pines)
Crominancia
GND
Diseño y especificaciones sujetos a cambios sin previo
aviso.
32
(ES)
6 DSR
7 RTS
8 CTS
9 RI
6 GND
7 TX
8
RX
9 GND
6 GND
7 BUS BUSY
8
TX/RX
9 GND
Luminancia
GND
