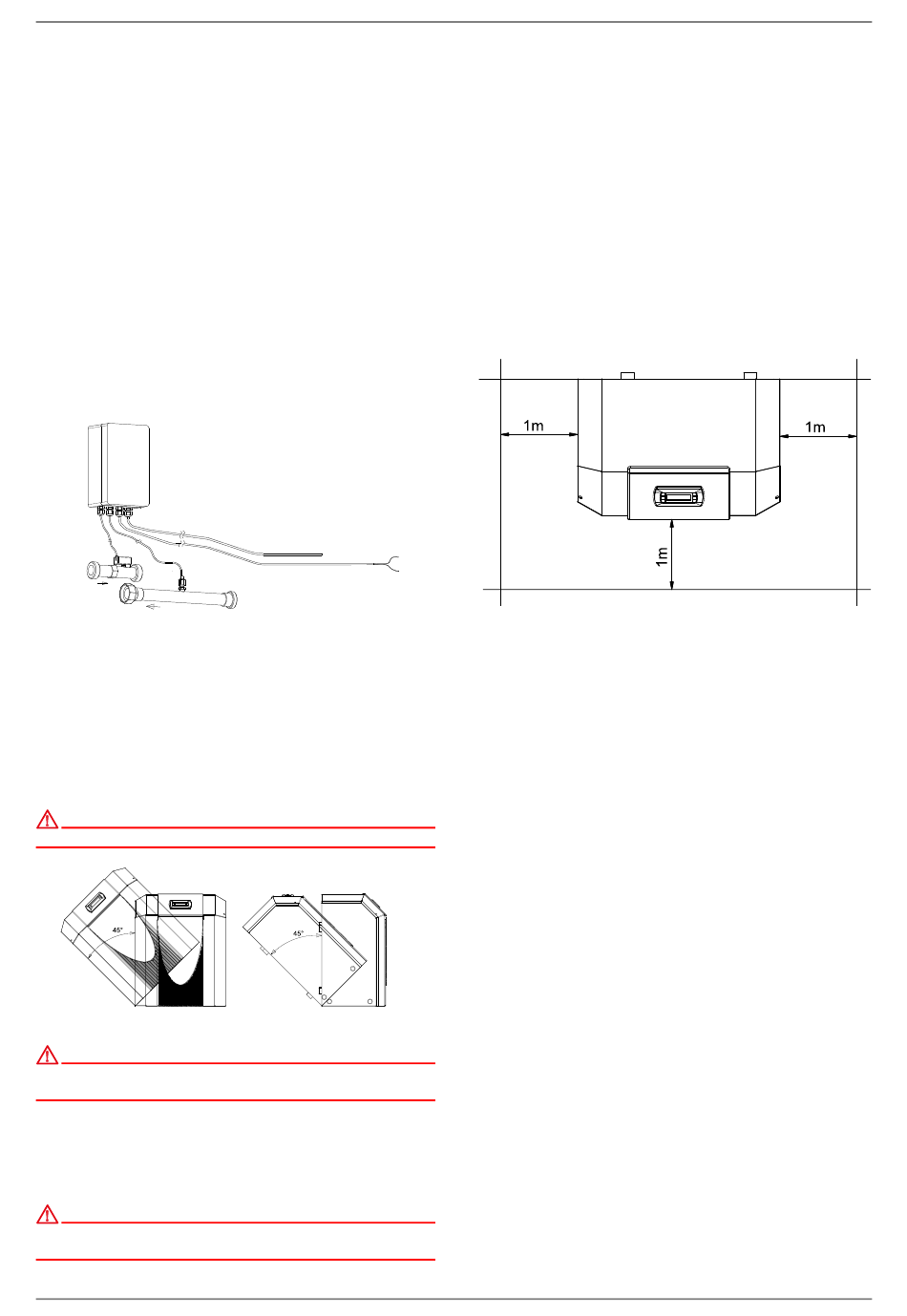

4.5.2 Intégration hydraulique et électrique
du calorimètre
Le calorimètre a besoin de deux dispositifs de mesure pour sai-
sir les données.
 Un tube de mesure du débit
à monter dans le circuit de départ de la pompe à chaleur
(respecter le sens du débit).
 Un capteur de température (tuyau de cuivre avec doigt de
gant)
à monter dans le circuit retour de la pompe à chaleur.
Les deux tuyaux de mesure doivent être installés le plus près
possible de la pompe à chaleur, dans le circuit générateur.
Pour éviter toute turbulence pouvant entraîner des mesures in-
correctes de la quantité de chaleur, il est recommandé de lais-
ser un écartement de 50 cm entre les dispositifs de mesures et
les pompes, vannes et autres composants installés.
Compteur de chaleur (WMZ) jaquette - électronique
dans le circuit
de chauffage aller
dans le circuit
de chauffage retour
5 Transport
Le transport par chariot élévateur convient bien à un déplace-
ment sur surface plane. Si la pompe à chaleur doit être
convoyée sur une surface non plane ou dans des escaliers, il est
possible de le faire à l'aide de sangles, que l'on peut glisser di-
rectement sous la palette.
ATTENTION !
La pompe à chaleur n'est pas fixée à la palette.
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur
ne doit pas dépasser 45° (dans tous les sens).
Pour soulever l'appareil sans palette, veuillez utiliser les orifices
prévus dans le châssis, sur les côtés. Retirer à cet effet les pan-
neaux latéraux de l'habillage. Pour vous aider à porter l'appareil,
un tube quelconque fera l'affaire.
ATTENTION !
Ne pas soulever l'appareil en utilisant les orifices de
l'habillage!
www.gdts.one
L / N / PE
230 V / 50 Hz
G/24 V AC
N1 / ID12
Impulsion compteur de chaleur
452232.66.41 · FD 9912
6 Installation
6.1 Généralités
N'installer l'appareil qu'à l'intérieur, dans des pièces non hu-
mides sur une surface plane, lisse et horizontale. Ici, le châssis
de la pompe à chaleur doit adhérer au sol sur toute sa circonfé-
rence afin de garantir une isolation acoustique appropriée. Si tel
n'est pas le cas, des mesures d'absorption acoustique complé-
mentaires seront éventuellement nécessaires.
La pompe à chaleur doit être mise en place de telle manière que
le service après-vente puisse y accéder sans problème, ce qui
ne fait aucun doute, si on laisse un espace d'env. 1 m devant et
sur les côtés de la pompe à chaleur.
La pièce d'installation ne doit jamais être exposée au gel ou à
des températures supérieures à 35 °C.
6.2 Emissions sonores
En raison de son isolation sonore efficace, la pompe à chaleur
est très silencieuse. Pour éviter la transmission de vibrations sur
les fondations, un tapis amortissant caoutchouté approprié de-
vrait être posé sous le châssis de base de la pompe à chaleur.
Pour éviter la transmission de bruits au système de chauffage, il
est recommandé de raccorder la pompe à chaleur au système
de chauffage à l'aide de tuyaux souples.
7 Montage
7.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe
à chaleur :
Circuits départ et retour de l'installation eau glycolée

 Circuits départ et retour du chauffage
Sonde de température

Alimentation en tension

Français
FR-5
