Montagem e instalação
Perigo de vida devido a choque elétrico!
A montagem e instalação indevidas do aparelho pode dar origem a tensões elétricas poten-
ADVERTÊNCIA
cialmente fatais.
A montagem e conexão devem ser da competência exclusiva de eletricistas!
Z Z

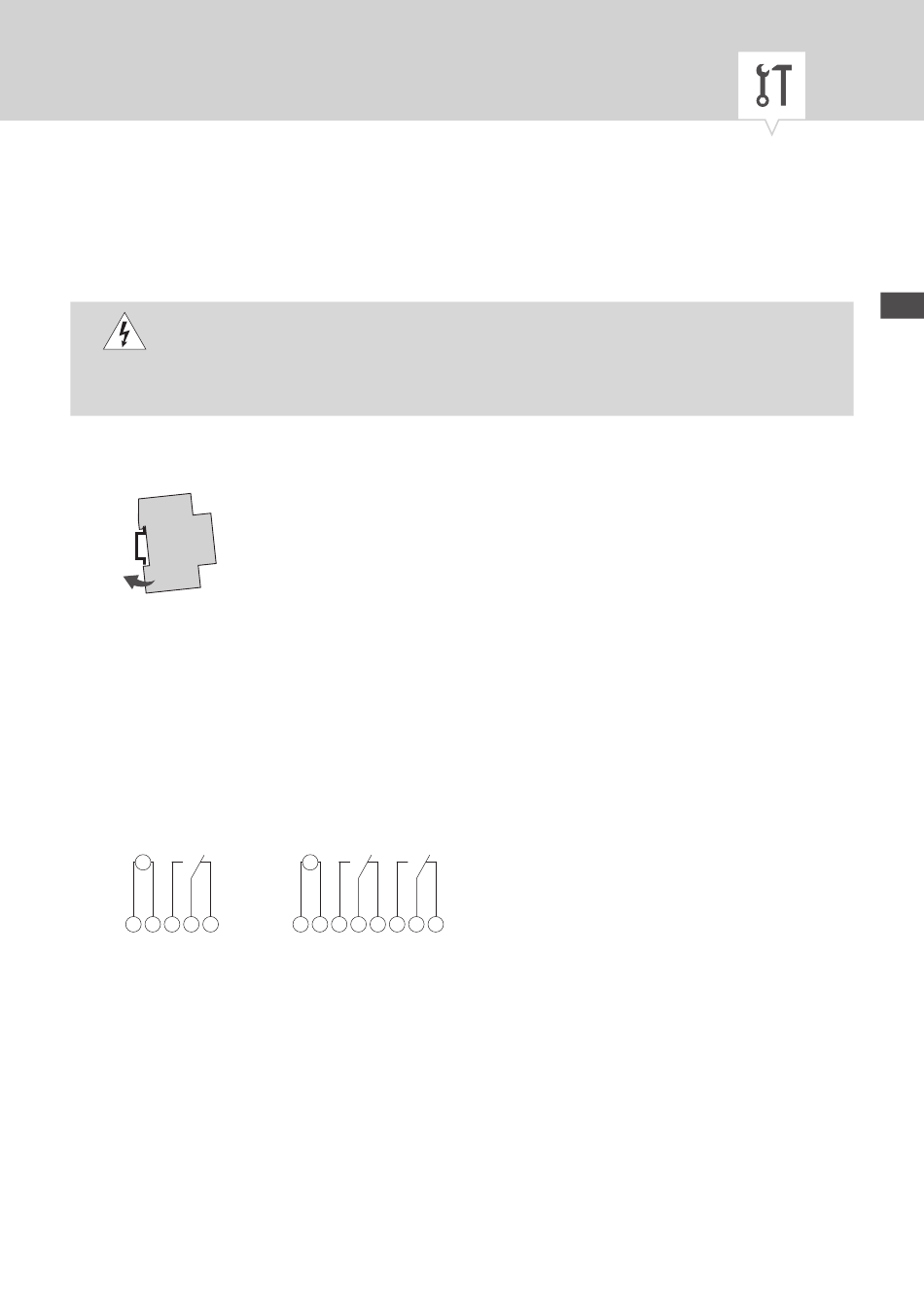

Montagem em calha DIN

Colocar o aparelho ligeiramente inclinado na calha DIN, a partir de cima.
1. Empurrar o dispositivo para trás, até engatar.
Esquema de ligações
CH1 = Canal 1
CH2 = Canal 2
CH1
M
~
L N 1 2 3
Variante de 1 canal
Instalar o aparelho segundo os esquemas de ligação (dependente de funções com um ou com dois
canais).
CH1 CH2
M
~
7
L N 1 2 3 5 6
Variante de 2 canais
PT
206
