BEA IXIO-DT1 Manuel D'utilisation

BEA IXIO-DT1 Manuel D'utilisation

Détecteur d'ouverture et de sécurisation pour portes coulissantes automatiques
Masquer les pouces Voir aussi pour IXIO-DT1:
1
2
3
4
5
6
7
8

Publicité

Liens rapides

Télécharger ce manuel

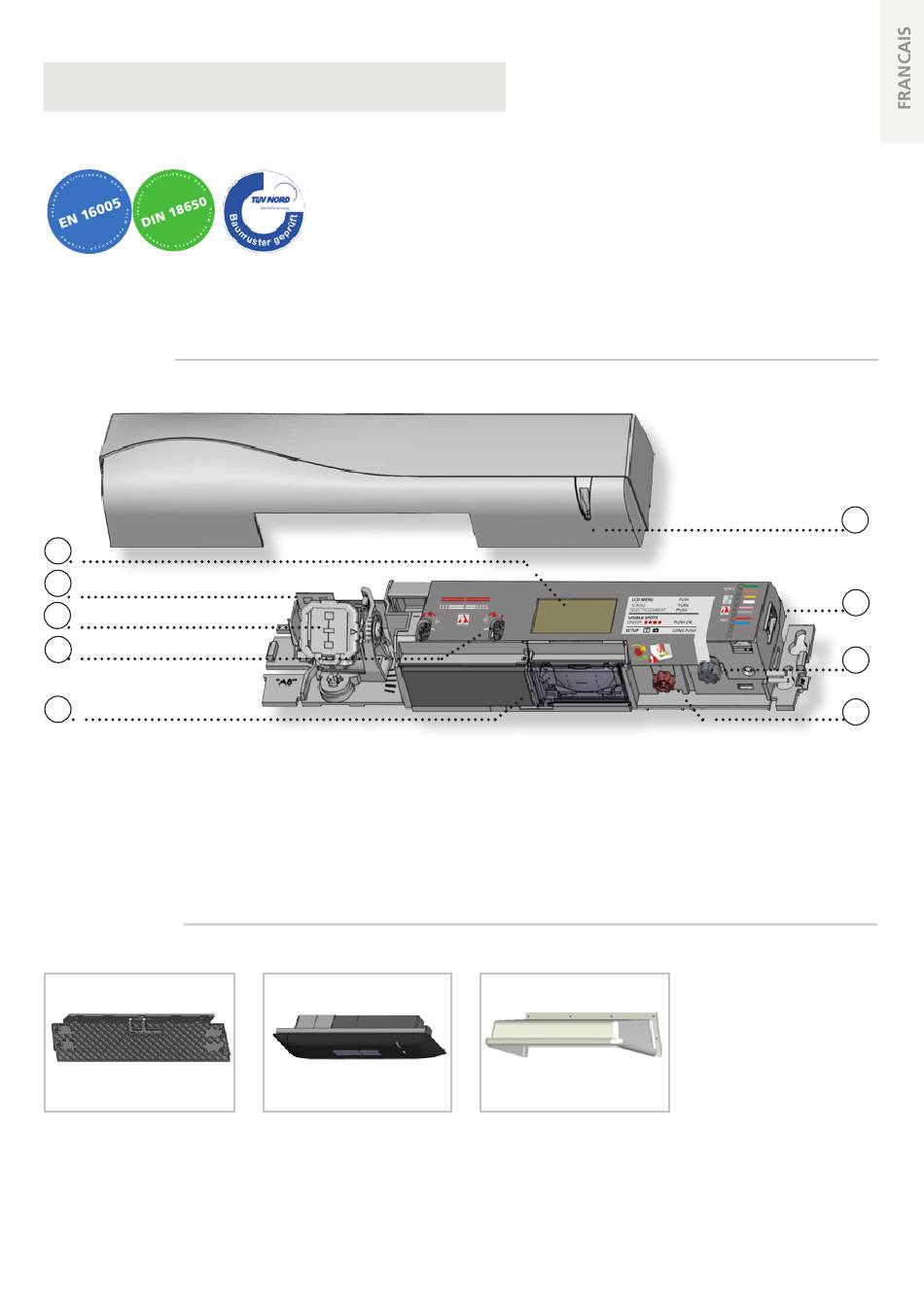

DESCRIPTION
1
2
3
4
5
ACCESSOIRES
BA : accessoire de montage
en applique
1.
LCD
2.
antenne radar (champ étroit)
3.
antenne radar (champ large)
4.
ajustement de la largeur du rideau IRA
5.
lentilles IRA
CA : accessoire d'encastrement
IXIO-DT1
Détecteur d'ouverture et de sécurisation
pour portes coulissantes automatiques
(selon EN 16005 et DIN 18650)
Manuel d'utilisation pour produits à partir de la version 0100
Voir étiquette produit pour le numéro de série
6.
capot
7.
connecteur
8.
bouton d'ajustement principal
9.
bouton d'ajustement de l'angle IRA
RA : accessoire de pluie
6
7
8
9

Publicité

loading

Manuels Connexes pour BEA IXIO-DT1

Sommaire des Matières pour BEA IXIO-DT1

  • Page 1 IXIO-DT1 Détecteur d’ouverture et de sécurisation pour portes coulissantes automatiques (selon EN 16005 et DIN 18650) Manuel d’utilisation pour produits à partir de la version 0100 Voir étiquette produit pour le numéro de série DESCRIPTION capot antenne radar (champ étroit)
  • Page 2 MONTAGE & CÂBLAGE VERT 12-24 V ALIMENTATION BRUN AC-DC JAUNE ENTRÉE BLANC D’OUVERTURE ROSE ENTRÉE GRIS DE SECURISATION ROUGE BLEU SORTIE DE TEST * Position des sorties quand le détecteur est opérationnel. CONSEIL! La fixation et le câblage sont ** Pour être conforme à la EN 16005 et la DIN 18650, ces fils compatibles avec l’ACTIV8.
  • Page 3 CHAMP DE SÉCURISATION PORTE PORTE max. RAPPROCHER 9 cm** max. 5 cm** CONSEIL! Le Spotfinder peut ÉLOIGNER aussi aider à localiser la position POUSSEZ des rideaux. Si nécessaire, ajustez l’angle du Activez les spots visibles.* rideau IRA (de -7° à 4°). * La visibilité...
  • Page 4 COMMENT UTILISER LE LCD? AFFICHAGE PENDANT LE FONCTIONNEMENT NORMAL Sécurisation Affichage négatif = sortie active Pour ajuster le contraste, poussez Impulsion et tournez le bouton gris en même d’ouverture temps. Uniquement pendant le fonctionnement normal. VALEUR USINE VS. VALEUR SAUVEGARDÉE valeur affichée = valeur sauvegardée valeur affichée = valeur usine NAVIGER DANS LES MENUS...
  • Page 5 APERÇU DES RÉGLAGES Retour Suivant valeurs usine env. immunités augmentées + 1 rideau PRÉRÉGLAGES standard com. critique immunités augmentées + redirection = mouvement et présence RAD: TAILLE petit > > > > > > > grand IRA: IMMUNITÉ* normal haut normal haut Pour une conformité...
  • Page 6 FONCTIONNEMENTS INCORRECTS Le détecteur signale un La LED ORANGE Coupez l’alimentation et rétablissez-la. problème interne. Si la LED clignote à nouveau, remplacez le détecteur. clignote 1 x. La LED ORANGE L’alimentation est trop Vérifiez l’alimentation (dans le menu diagnostique du LCD). clignote 2 x.
  • Page 7 INSTALLATION Evitez les vibrations Ne couvrez pas le Evitez tout objet mobile Evitez des objets extrêmes. détecteur. et toute source de très réfléchissants (miroirs, objets en lumière dans le champ de détection. inox) dans le champ infrarouge. MAINTENANCE Il est recommandé de N’utilisez pas de nettoyer les parties optiques détergent agressif ou...
  • Page 8 Toutes les valeurs sont mesurées dans des conditions spécifiques. BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA.BE Par la présente, BEA déclare que l’IXIO-DT1 est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives...
