JOIN OUR
COMMUNITY!
Téléchargez l'app BEA DECODER pour une
visualisation des réglages en un clin d'oeil
DESCRIPTION
1
2
3
4
ACCESSOIRES
BA : accessoire de montage
en applique
CDA: accessoire pour porte
cintrée
1.
LCD
2.
antenne radar
3.
ajustement de la largeur du rideau IRA
4.
lentilles IRA
5.
capot
CA : accessoire d'encastrement
Batterie 9 V

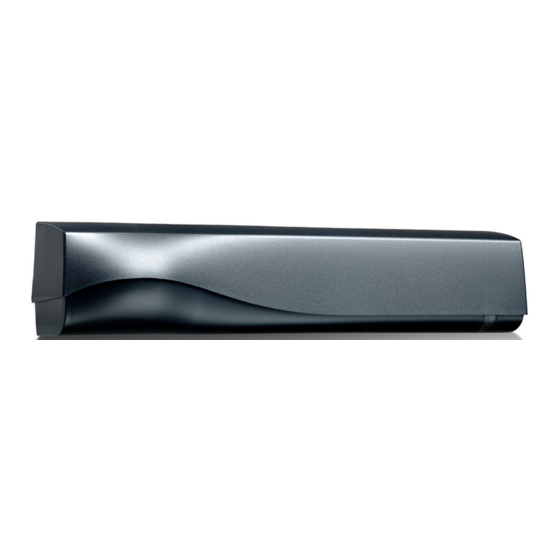

IXIO-DP1
DÉTECTEUR D'OUVERTURE ET DE SÉCURISATION
POUR PORTES COULISSANTES AUTOMATIQUES
(selon EN 16005 et DIN 18650)
Manuel pour softwares à partir de la version 0600
(Se référer à l'étiquette de suivi sur le produit)
6.
connecteur
7.
bouton d'ajustement principal
8.
bouton d'ajustement de l'angle IRA
RA : accessoire de pluie
5
6
7
8
Publicité
Manuels Connexes pour BEA IXIO-DP1
Sommaire des Matières pour BEA IXIO-DP1
- Page 1 IXIO-DP1 COMMUNITY! DÉTECTEUR D’OUVERTURE ET DE SÉCURISATION POUR PORTES COULISSANTES AUTOMATIQUES Téléchargez l’app BEA DECODER pour une (selon EN 16005 et DIN 18650) visualisation des réglages en un clin d’oeil Manuel pour softwares à partir de la version 0600 (Se référer à l’étiquette de suivi sur le produit)
- Page 2 COMMENT UTILISER LE LCD? AFFICHAGE PENDANT LE FONCTIONNEMENT NORMAL Sécurisation Affichage négatif = sortie active Pour ajuster le contraste, poussez Impulsion et tournez le bouton gris en même d’ouverture temps. Uniquement pendant le fonctionnement normal. VALEUR USINE VS. VALEUR SAUVEGARDÉE valeur affichée = valeur sauvegardée valeur affichée = valeur usine NAVIGUER DANS LES MENUS...
- Page 3 IXIO-DP1: GUIDE D’INSTALLATION MONTAGE & CÂBLAGE OPÉRATEUR DE PORTE ROUGE ALIMENTATION + NOIR ALIMENTATION - JAUNE ENTRÉE JAUNE D’OUVERTURE ROSE/BLANC SORTIE DE SECURISATION ROSE/GRIS ENTRÉE DE SECURISATION * En fonction des paramètres de CONFIGURATION DE SORTIE. La fixation est compatible avec l’ACTIV8.
- Page 4 CHAMP DE SÉCURISATION - INFRAROUGE PORTE RAPPROCHER RAPPROCHER max. 9 cm** ÉLOIGNER ÉLOIGNER Si nécessaire, ajustez l’angle du rideau Activez les spots visibles* pour vérifier la position des rideaux IRA. IRA (de -7° à 4°, 0° par défaut). * La visibilité dépend des conditions externes. Si les spots ne sont pas visibles, vous pouvez utiliser le Spotfinder pour localiser les rideaux. ** La distance entre le rideau intérieur du détecteur intérieur et le rideau intérieur du détecteur extérieur doit toujours être de moins de 20 cm.
- Page 5 APERÇU DES RÉGLAGES BASIQUE Retour Suivant valeurs usine pour immunité radar, immunité IRA, nombre de rideau et redirection standard envir. immunités augmentées,1 rideau PRÉRÉGLAGES commerç. critiq. immunités augmentées, redirection = mouvement et présence petit grand > > > > > >...
- Page 6 FONCTIONNEMENTS INCORRECTS La LED ORANGE clignote Le détecteur signale un Remplacez le détecteur. 1 x. problème interne. La LED ORANGE clignote Vérifiez l’alimentation (dans le menu diagnostic du LCD) L’alimentation est trop 2 x. Vérifiez le câblage. basse ou trop élevée. Diminuez l’angle des rideaux IRA.
- Page 7 SIGNAL LED Détection de Détection de présence mouvement La LED La LED La LED clignote La LED clignote La LED est éteinte clignote rouge et vert rapidement clignote x fois INSTALLATION Le détecteur doit être Ne couvrez pas le Evitez des objets Evitez tout objet mobile fixé...
- Page 8 BEA SA | LIEGE Science Park | Allée des Noisetiers, 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | info-eu@beasensors.com | www.beasensors.com Par la présente, BEA déclare que ce produit est conforme aux directives européennes :...
