El sistema del Tablero de control digital es una pieza de tecnología compleja y valiosa. Para proteger contra las subidas de tensión
y los cortocircuitos, consulte el diagrama de cableado para asegurarse de que la fuente de alimentación sea suficiente para que
la unidad funcione correctamente.
PB – REQUISITOS ELÉCTRICOS
110-120V, 60Hz, 275W, ENCHUFE CON CONEXIÓN A TIERRA DE 3
CLAVIJAS
NOTA: los componentes eléctricos, que han superado las pruebas de seguridad y los servicios
de certificación de producto, cumplen con la tolerancia de prueba de ± 5-10 por ciento.
TASA DE
ENTRADA DE
COMBUSTIBLE:
CABLE DE ALIMENTACIÓN
1,12 KG/H
CON CONEXIÓN A TIERRA
(2,48 LB/H)
CHIMENEA
ÍNDICE
W: BLANCO
Y: AMARILLO
CONJUNTO DE SISTEMA DE IGNICIÓN/
P: MORADO
CALENTADOR DE CARTUCHO HD
R: ROJO
200W, 110-120V, 0.375" X 5.000"
K: NEGRO
G: VERDE

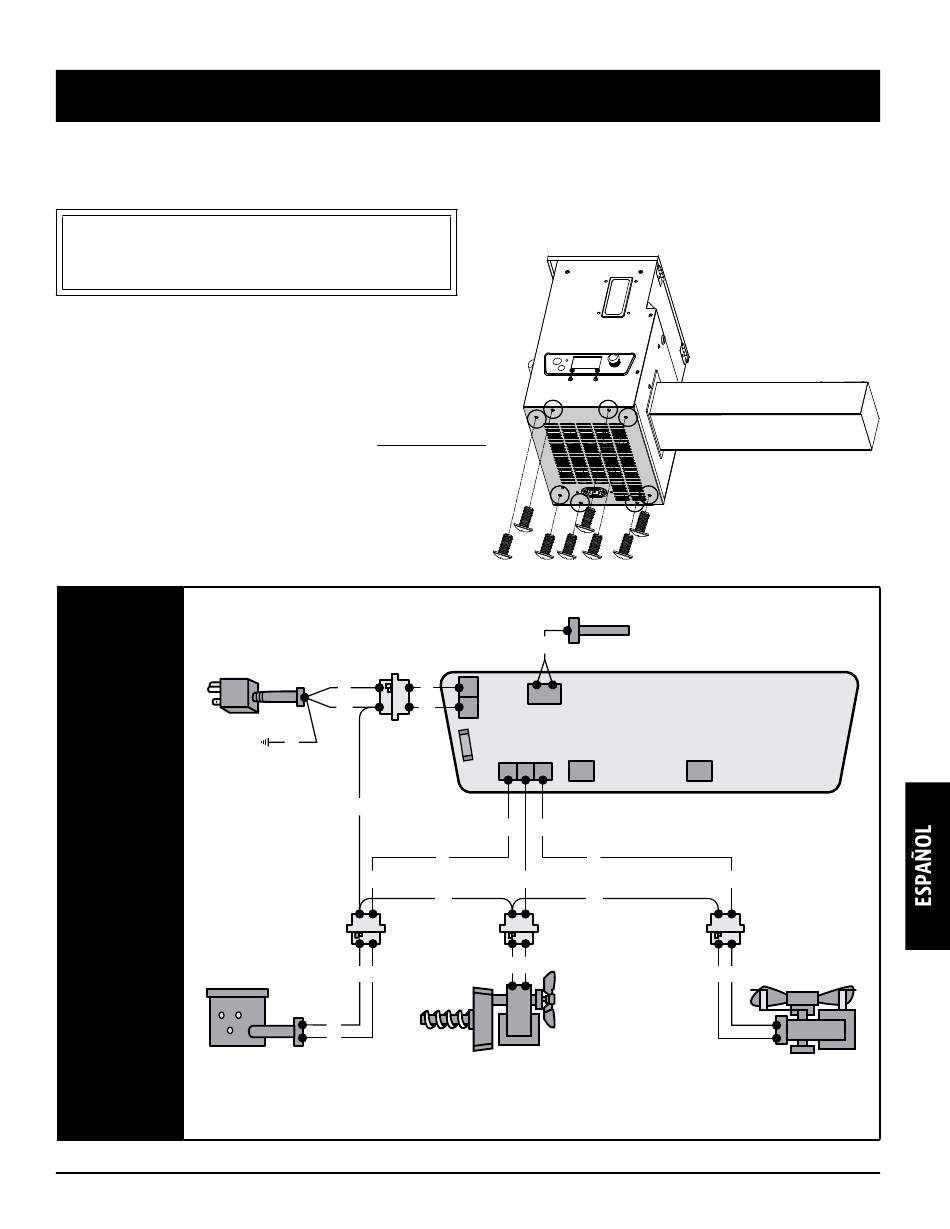

DIAGRAMA DE CABLEADO ELÉCTRICO
LOCALICE Y EXTRAIGA
LOS OCHO TORNILLOS
DEL PANEL DE ACCESO
SITUADO EN LA PARTE
INFERIOR DE LA UNIDAD
K
K
W
W
G
A TIERRA
W
P
W
W
W
W
K
CONECTORES DE LA SONDA DE
BARBACOA
TABLERO DE CONTROL
FUSIBLE RÁPIDO
P
Y
P
Y
R
W
W
R R
MOTOR Y SISTEMA DE
ALIMENTADOR DE ESPIRAL
110-120V, 60Hz, 2 RPM
MOTOR
SONDA
DE BARBACOA
Y
Y
Y
VENTILADOR
DE TIRO
110-120V, 60Hz, 1
PHASE
