Telwin SPOTTER 9000 Mode D'emploi
Masquer les pouces
Voir aussi pour SPOTTER 9000:
- Manuel d'instructions (140 pages) ,
- Manuel d'instructions (116 pages)
Publicité
Liens rapides

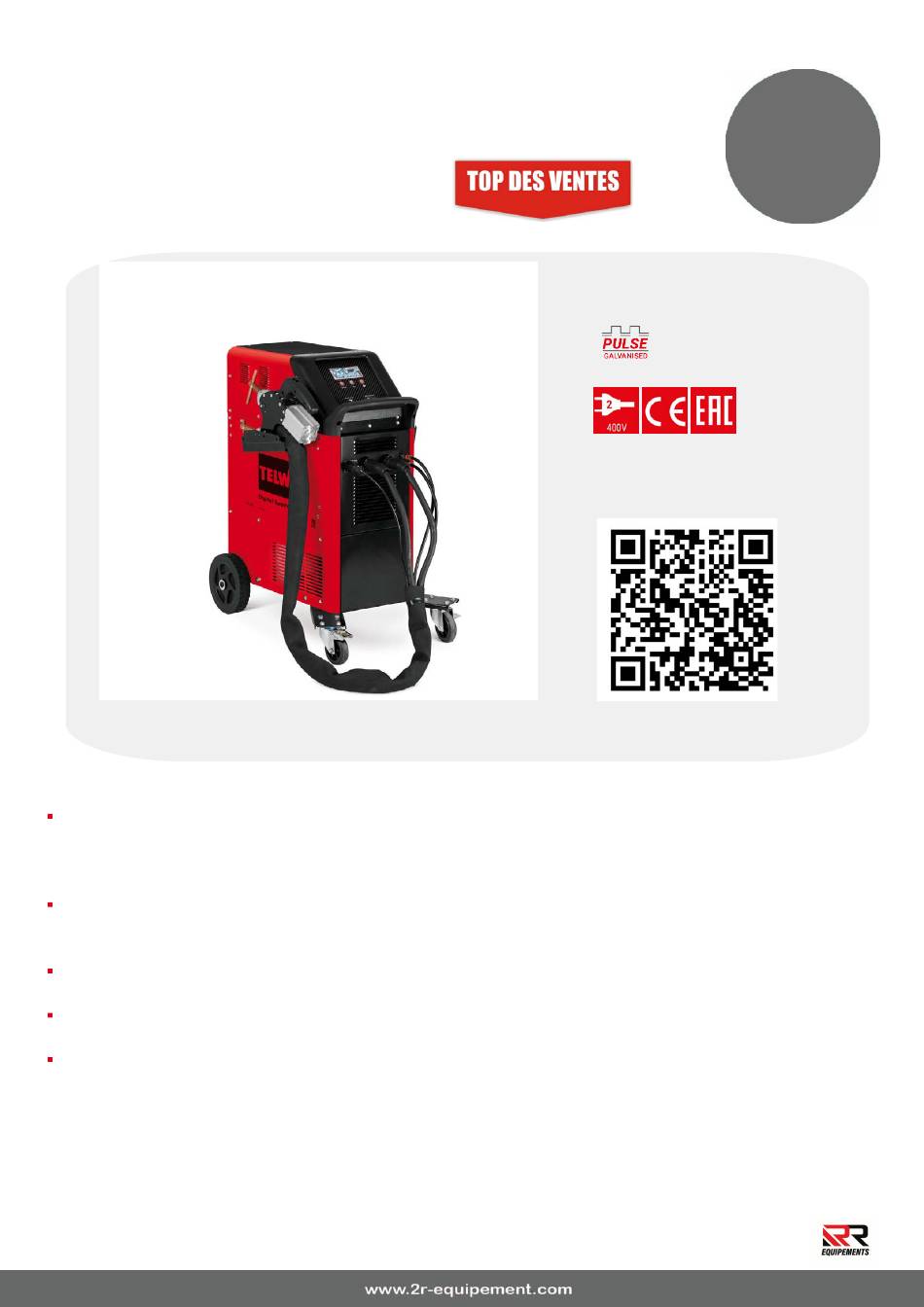

POINTEUSE DIGITAL
SPOTTER 9000
Poste de soudage par points électronique avec pince pneumatique refroidie par air pour le soudage par points
simple en continu et en PULSÉ, le soudage par points de broches-rondelles-clous-rivets, le chauffage et le
refoulement de tôles.
Le panneau numérique à cristaux liquides multifonction permet la définition automatique des paramètres en
fonction de l'outil choisi. Contrôle automatique du refroidissement de la pince.
Moniteur tension de réseau.
Indiqué pour le pointage de tôle d'épaisseur maximale 3+3 mm.
Possibilité de raccordement au kit Studder. Nombreux bras et électrodes disponibles.
REF.
RR823195
Publicité
Manuels Connexes pour Telwin SPOTTER 9000
Sommaire des Matières pour Telwin SPOTTER 9000
- Page 1 POINTEUSE DIGITAL REF. RR823195 SPOTTER 9000 Poste de soudage par points électronique avec pince pneumatique refroidie par air pour le soudage par points simple en continu et en PULSÉ, le soudage par points de broches-rondelles-clous-rivets, le chauffage et le refoulement de tôles.
- Page 2 DONNÉES TECHNIQUES CODE RR823195 PUISSANCE ABSORBEE MAX 47 kW DEGRE DE PROTECTION IP22 TENSION RESEAU DEUX PHASE. 400 V NOMINAL PUISSANCE X=50% 8 kW DIMENSIONS (LxLxH) 79 x 45 x 90 cm FREQUENCE DU RESEAU 50 / 60 Hz FACTEUR DE PUISSANCE (cosphi) POIDS 78 kg COURANT MAX DE PONTAGE...
- Page 3 SOMMAIRE FRANÇAIS pag. pag. 1. SÉCURITÉ GÉNÉRALE POUR LE SOUDAGE PAR POINTS............15 5.4.2 Fiche et prise ........................18 2. INTRODUCTION ET DESCRIPTION GÉNÉRALE ................16 5.5 BRANCHEMENT PNEUMATIQUE ....................18 2.1 INTRODUCTION .........................16 5.6 PRÉDISPOSITION DU GROUPE DE REFROIDISSEMENT (Version AQUA) ......18 2.2 ACCESSOIRES DE SÉRIE ......................16 5.7 BRANCHEMENT DE LA PINCE PNEUMATIQUE (Fig.
- Page 4 à exécuter ; il faut prédisposer des équipements et des caches pouvant Pince en « C » à actionnement manuel avec câbles. soutenir et guider le morceau en usinage de façon à éloigner les mains de la Kit Studder complet avec câble de masse séparé et caisse d’accessoires. zone dangereuse correspondant aux électrodes. Pince pour double point à refroidissement à air avec câbles. - En cas d’utilisation d’un poste de soudage par points portable : empoigner Kit Studder sans gâchette, avec câble de masse (il soude au contact sans utiliser solidement la pince avec les deux mains placées sur les poignées prévues à...
