Les commandes et leurs fonctions (suite)
15.
Connecteur AUDIO IN <AUDIO IN>
Fait entrer l'audio externe (microphone, ligne).
16.
Connecteur de mise à la terre
Raccorde le connecteur à une prise murale, une barre de terre, etc.
pour la mise à la terre. (→ page 6)
17.
Connecteur 3G SDI OUT 1 <3G SDI OUT 1>
Il s'agit du connecteur de sortie des signaux vidéo 3G SDI.
18.
Connecteur 3G SDI OUT 2 <3G SDI OUT 2>
Il s'agit d'un connecteur de sortie des signaux vidéo SDI. L'utiliser
dans des applications comme l'affichage de la position de cadrage de
4K à HD et la surveillance des images.
19.
Ouvertures de ventilation
L'obstruction des ouvertures de ventilation peut causer un
dysfonctionnement. S'assurer qu'il y a suffisamment d'espace autour
des ouvertures de ventilation.
20.
Connecteur G/L IN <G/L IN>
Il s'agit du connecteur d'entrée des signaux de synchronisation
externe.
Cet appareil accepte les signaux de synchronisation BBS (Black
Burst Sync) et Tri-Level.
Fournir à ce connecteur les signaux correspondant au format de
signaux vidéo sélectionné. (→ page 189)
21.

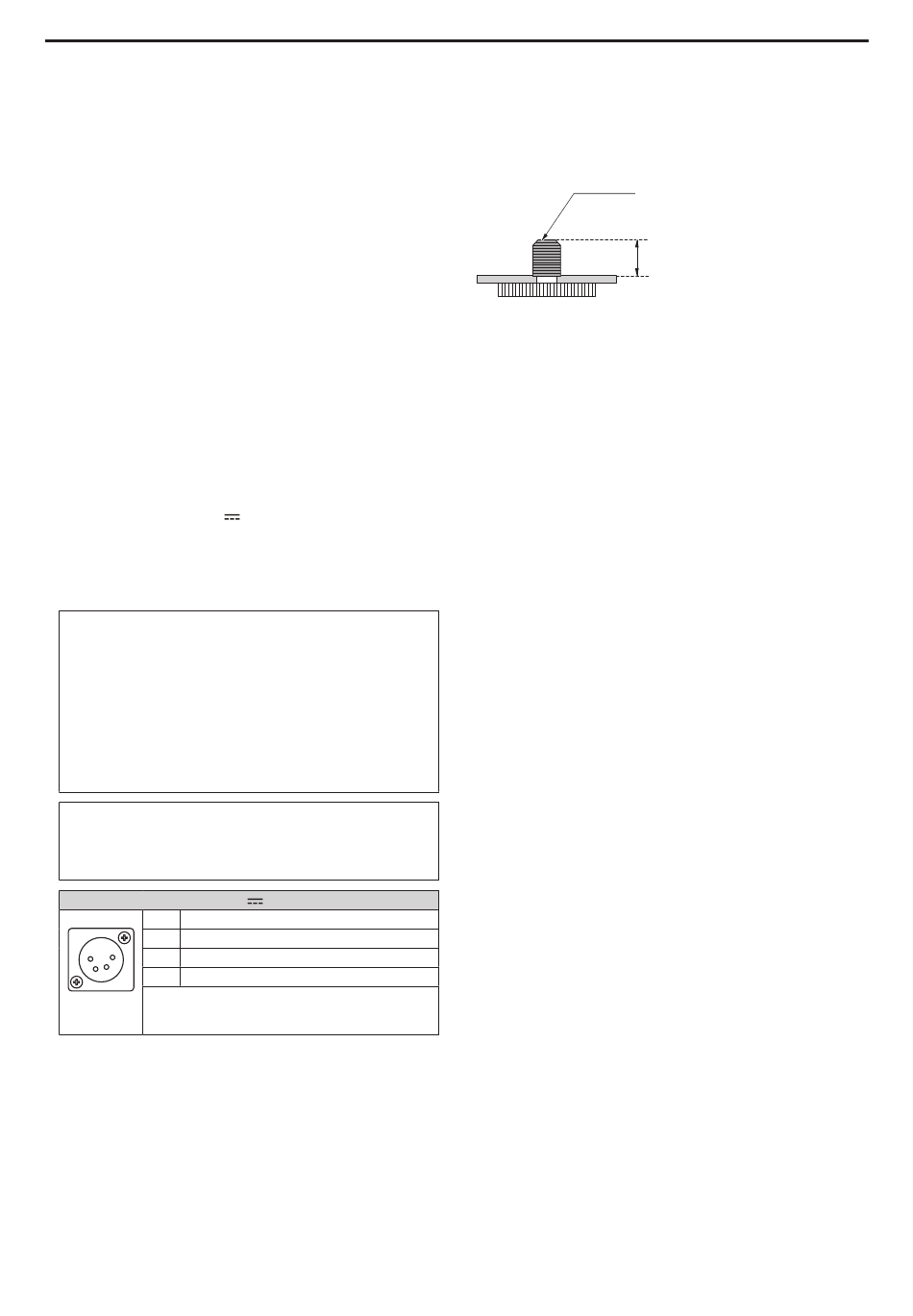

Connecteur DC IN <12 V
Entrée 12 V CC
<REMARQUE>
• Utiliser un câble CC ayant les longueurs suivantes.
Pour l'entrée 12 V : 3 m max. (9,84 pieds) (en utilisant un câble
AWG16)
„ Alimentation CC externe
Raccorder une fois assuré que la tension produite par l'alimentation CC
externe est compatible avec la tension nominale de la caméra.
Sélectionner une intensité de courant de sortie pour l'alimentation CC
externe ayant une marge supérieure à l'intensité totale du courant des
dispositifs raccordés.
L'intensité totale du courant des dispositifs raccordés peut être calculée
à l'aide de la formule suivante.
Consommation totale de l'électricité ÷ tension
Lorsque la caméra est mise sous tension, un afflux de courant est
généré. Une alimentation électrique insuffisante lors de la mise sous
tension peut causer un dysfonctionnement.
• S'assurer de l'alignement de la broche de la sortie CC de l'alimentation
CC externe et du connecteur DC IN de la caméra et raccorder
correctement la polarité.
Si l'alimentation +12 V est branchée par erreur à la prise GND, cela
peut créer un feu ou un dysfonctionnement.
1
GND
2
—
3
—
1
4
2
3
4
+12 V
HA16RA-4P (77) Hirose Electric Co.
XLR-4-32-F512, fabriqué par ITT Cannon
IN> (connecteur XLR)
12 V
IN
ou
22.
Trous de vis du trépied
(Vis : 1/4‑20UNC, ISO1222 (6,35 mm))
Utiliser ces trous de vis pour fixer l'appareil à un trépied, etc.
Poser le pied sur une surface parfaitement plane et de niveau.
Serrer les vis à la main de manière à fixer le pied solidement.
Pour le montage du pied, utiliser une vis qui répond à la norme
suivante.
17
Vis pour le montage du pied
1/4‑20UNC, ISO1222 (6,35 mm)
4,5 mm à 9 mm
(3/16 pouces à 11/32 pouces)
