Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conserver
ce manuel pour utilisation ultérieure.
Structure du mode d'emploi
Ce manuel <Les bases> décrit les opérations de base et l'installation.
Avant d'installer cet appareil, veuillez prendre le temps de lire <Les bases> attentivement
pour être sûr d'installer l'appareil correctement.
Pour plus de détails sur le mode d'emploi, veuillez consulter <Utilisation et Réglages>
(fichier PDF) enregistré sur le CD-ROM joint.
≥ Pour ouvrir <Utilisation et Réglages>, veuillez consulter la page 3.
≥ Ce manuel <Les bases> se trouve également sous forme de fichier PDF sur le CD-
ROM fourni avec l'appareil.
F1012KY0
Mode d'emploi <Les bases>
Mode d'installation fourni

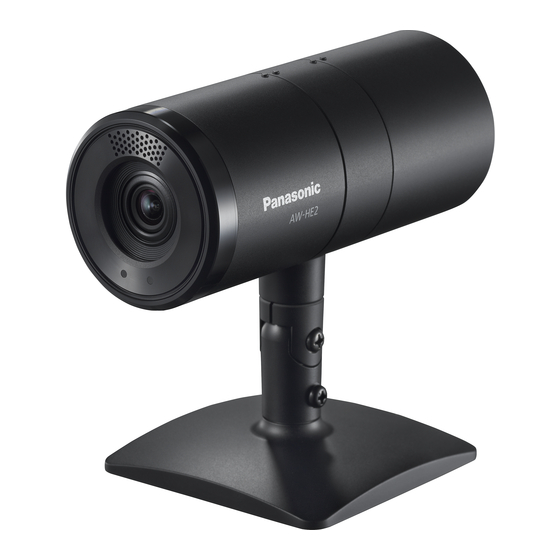

Caméra HD intégrée
Modèle n°
AW-HE2P
AW-HE2E
FRENCH
VQT4N17
