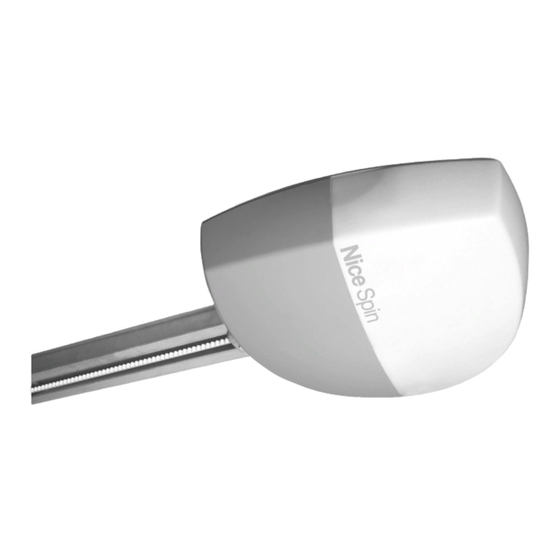

Manuels Connexes pour Nice Spin
Sommaire des Matières pour Nice Spin
- Page 1 Spin Fonctions programmables avec l’utilisation du programmateur Oview STF SPIN – Rev00 Firmware: SPIN 21/A: BN01, BN01a, BN01b SPIN 31/A: CN01, CN01a SPIN 41/A: DN01, DN01a...
- Page 2 - le mot de passe utilisateur, formé d’un maximum de 6 caractères alphanumériques. Attention ! – Ne pas utiliser de lettres majuscules. - le mot de passe installateur, formé d’un maximum de 6 caractères alphanumériques. Attention ! – Ne pas utiliser de let- tres majuscules. 2 – SPIN...
- Page 3 Fermeture. Cela permet de relâcher la pression exercée sur la courroie et sur la porte. Pour programmer le paramètre, il faut choisir la valeur désirée en utilisant les touches , puis mémoriser en pressant la touche « OK ». SPIN – 3...
- Page 4 Ce paramètre est exprimé en secondes et peut être configuré avec une valeur comprise entre 0 et 250 s ; la valeur configurée à l’usine est de 5 s. Cette fonction permet de programmer dans la logique de commande le temps d’attente désiré qui doit 4 – SPIN...
- Page 5 » est active ou 80% si la fonction « portes légères » est active. Important – La valeur configurée à l’usine est mise à jour par la logique durant les manœuvres d’Ouverture et de Fermeture, successives à l’installation ou à la variation de la vitesse. SPIN – 5...
- Page 6 Ce paramètre peut être réglé à une valeur comprise entre 25% et 100% ; la valeur configurée à l’usine est 25%. La fonction per- met de programmer la vitesse que le moteur doit avoir durant la phase de ralentissement d’une manœuvre de Fermeture. 6 – SPIN...
- Page 7 à l’usine est de 60 s. La fonction permet de programmer le temps qui doit s’écouler entre la fin de l’exécution d’une manœuvre et le début de la fonction « stand-by », si cette dernière est active (ON). Programmation paramètre : choisir la valeur désirée, en utilisant les touches , puis presser la touche « OK ». SPIN – 7...
- Page 8 À l’envoi de cette commande, la logique de commande fait exécuter à l’automatisme la manœuvre successive à celle qui a été exécu- tée précédemment (ou encore en exécution), selon l’ordre des manœuvres prévues dans la séquence programmée. Entrée configurée comme normalement ou verte. 8 – SPIN...
- Page 9 Fermer et bloquer Fermeture À l’envoi de cette commande, la logique de programmer la modalité de fonctionne- commande fait exécuter à l’automatisme la ment désirée, en choisissant dans le Ta - manœuvre de Fermeture jusqu’à ce que soit SPIN – 9...
- Page 10 Note – Le pas à pas fonctionnement collectif est une commande pensée pour une utilisation collective et, en général, prévoit la programma- tion de tous les émetteurs des différents utilisa- 10 – SPIN...
- Page 11 à l’automatisme une manœuvre d’Ouverture. Entrée configurée comme normalement ou verte. Désactive ouverture Cette commande permet de désactiver la mo - automatique da lité « active ouverture automatique » décrite ci-dessus. Entrée configurée comme normalement ou verte. SPIN – 11...
- Page 12 Exécution de la séquence « fermeture - stop - ouverture par- tielle 1 - ouverture partielle 1 », jusqu’à ce que la cote d’Ou- verture partielle 1 soit atteinte. Note – Si cette commande est suivie de l’envoi d’une autre commande, l’automatisme exé- 12 – SPIN...
- Page 13 Dans cette catégorie de commande, il est possible de choisir une des modalités de fonctionnement décrites dans le Tableau 1-E. TABLEAU 1-E : CONFIGURATION COMMANDES MODALITÉ DE FONCTIONNEMENT DESCRIPTION stop Modalité de fonctionnement configurée en usine. À la réception de cette commande, la logique de commande arrête la manœuvre en cours progressivement et rapidement (pas instantanément). SPIN – 13...
- Page 14 Fermeture en cours tant que la commande est active. Par contre, quand la commande n’est plus active, la logique de commande fait exécuter à l’automatisme une manœuvre d’Ouverture. Attention ! – Durant l’exécution de la manœuvre d’Ouverture cette commande est ignorée. 14 – SPIN...
- Page 15 À la réception de la commande, la logique de commande arrête instantanément la manœuvre d’Ouverture en cours et fait exécuter à l’automatisme une inversion totale de la man - œuvre dans la direction opposée (Fermeture). SPIN– 15...
- Page 16 Avec cette modalité de fonctionnement, à la réception de la commande, la logique de commande arrête instantanément la manœuvre de Fermeture en cours et fait exécuter à l’automa- tisme une inversion totale de la manœuvre dans la direction opposée (Ouverture). 16 – SPIN...
- Page 17 Quand cette fonction est programmée, lorsque la manœuvre d’Ouverture est exécutée, la serrure électrique s’active pen- dant un temps égal à celui programmé dans la fonction « tem - ps serrure électrique - configuration sorties ». Sortie active 24 Vcc / max. 10 W SPIN – 17...
- Page 18 été mémorisée, quand on active le canal avec l’émetteur, la logique de commande active exclusivement la sortie programmée, en ignorant la commande vers le moteur. Sortie active 24 Vcc / max. 10 W 18 – SPIN...
- Page 19 Indique le type de connexion présente sur la borne halte. Les connexions peuvent être du type : non configuré ; NF ; NO ; 1 bord résistif 8K2 ; 2 bords résistifs 8K2 ; 1 bord optique OSE ; hors plage. SPIN – 19...
- Page 20 Surcharge out 1 Indique une surcharge électrique ou un court-circuit dans la sortie 1 ou dans l’éclairage automatique présent sur la logique de commande. Surcharge out 2 Indique une surcharge électrique ou un court-circuit dans la sortie 2. 20 – SPIN...
- Page 21 Indique si la photocellule de commande est présente, son état de fonctionnement et la mémorisation correcte dans la logique de com- mande. PHOTO OUV. II Indique si la photocellule de commande est présente, son état de fonctionnement et la mémorisation correcte dans la logique de com- mande. SPIN – 21...
- Page 22 Ce paramètre est de type ON / OFF ; la valeur configurée à l’usine est « OFF ». Cette fonction permet d’effacer la valeur du « comptage partiel » ; l’opération est nécessaire après avoir effectué une opération de maintenance sur l’automatisme. 22 – SPIN...
- Page 23 Pour effectuer la mise à jour, procéder de la façon suivante : 01. Télécharger le fichier de mise à jour du micrologiciel (la mise à jour du logiciel est disponible sur le site internet www.nice- service.com) ;...
