Manuels Connexes pour PRESONUS COMP16
Sommaire des Matières pour PRESONUS COMP16
- Page 1 É G A L I S E U R P A R A M É T R I Q U E 3 B A N D E S MODE D'EMPLOI Version 2.0 © 2003, PreSonus Audio Electronics, Incorporated. Tous droits réservés.
- Page 2 Pour des informations sur la garantie applicable, veuillez vous référer au distributeur pour la France : Arbiter France 28, avenue de la Marne 47500 La Baule www.arbiterfrance.com PreSonus Audio Electronics, Inc. 7257 Florida Blvd. Baton Rouge, LA 70806 www.presonus.com © 2003, PreSonus Audio Electronics, Incorporated. Tous droits réservés.
-
Page 3: Table Des Matières
3.1 Organisation de la face avant 3.2 Organisation de la face arrière 3.3 Guide d'application 4.1 Organisation de la face avant 4.2 Organisation de la face arrière 4.3 Guide d'application Caractéristiques techniques 5.1 Caractéristiques du COMP16 5.2 Caractéristiques de l'EQ3B 5.3 Caractéristiques de l'HP4... -
Page 4: Introduction
1 . 1 I N T R O D U C T I O N Merci d'avoir acheté ce produit PreSonus. Ce produit a été conçu pour vous, avec à l'esprit l'utilisateur final. Cet appareil a été fabriqué avec les meilleurs composants du moment afin d'offrir un signal audio clair comme le cristal pour une durée infinie. -
Page 5: Un Mot Sur La Compression
PRESONUS 2 . 1 M O T S U R C O M P R E S S I O N Punch, volume apparent, présence… ce ne sont que trois des termes utilisés pour décrire l'effet de la compression/limitation. La compression et la limitation sont des formes de contrôle de la plage dynamique (du volume). - Page 6 PRESONUS supérieurs au seuil de compression. Les taux supérieurs à 10:1 sont considérés comme une limitation "hard". La limitation se réfère au point que le signal ne peut pas dépasser en sortie. Le niveau de signal entrant auquel la sortie est réduite est déterminé...
-
Page 7: Organisation De La Face Avant

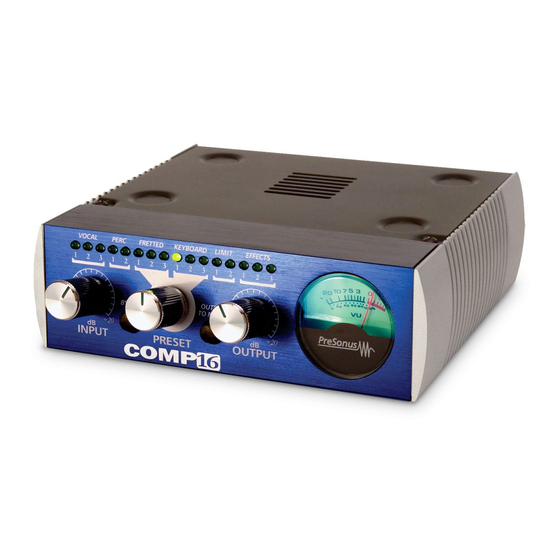

F A C E A V A N T C O M P 1 6 La face avant du COMP16 est divisée en trois sections qui sont : 1. Presets : Seize presets sélectionnables. Les Presets du COMP16 sont contrôlés par un encodeur rotatif à... - Page 8 Bypass Si le bouton BYPASS n'est pas enfoncé, le COMP16 traite le signal (compression). Quand il est enfoncé, le COMP16 ne compresse plus le signal, mais le réglage de gain...
-
Page 9: Organisation De La Face Arrière
PRESONUS 2 . 3 O R G A N I S A T I O N F A C E A R R I È R E C O M P 1 6 Input Cette prise d'entrée accepte des fiches jack symétriques (3 points)/asymétriques (2 points) ou XLR. - Page 10 PRESONUS MOYENNE – Plus de limitation qu'avec le preset 1 pour une plage dynamique plus étroite. Place la voix plus en avant dans le mixage. Seuil Taux Attaque Relâchement -3,3 dB 2,8:1 0,002 ms 38 ms CRIARDE – Pour les voix fortes. Compression assez sévère pour un chanteur qui bouge beaucoup de part et d'autre du microphone.
- Page 11 PRESONUS Fretted (frettes) BASSE ÉLECTRIQUE – Une attaque rapide et un relâchement lent pour une basse électrique plus compacte et pour vous donner du contrôle en vue d'un niveau plus constant. Seuil Taux Attaque Relâchement -4,4 dB 2,6:1 45,7 ms 189 ms GUITARE ACOUSTIQUE –...
- Page 12 PRESONUS SYNTHÉ – Attaque et relâchement rapide pour des pêches de cuivres de synthétiseur et pour des lignes de basse jouées au synthétiseur. Seuil Taux Attaque Relâchement -11,9 dB 1,8:1 0,002 ms 85 ms ORCHESTRE – Utilisez ce réglage pour des "nappes" de cordes et autres types de parties orchestrales synthétisées.
- Page 13 -4,6 dB 2,4:1 7,2 ms 93 ms POMPAGE – Fait pomper le COMP16 de façon désirable. Cet effet convient bien à la caisse claire pour augmenter la longueur des transitoires en faisant monter le signal après le pic initial. Très contemporain.
-
Page 14: Guide D'application
M A I N R A P I D E 1. Branchez votre COMP16 à l'aide d'une prise d'entrée (jack 2 points, jack 3 points ou XLR) et d'une ou plusieurs des prises de sortie (jack 2 points, jack 3 points ou XLR). - Page 15 Les autres extrémités du câble se branchent à l'entrée et à la sortie du COMP16. Si le COMP16 ne fonctionne pas immédiatement, essayez d'interchanger les fiches qui sont...
-
Page 16: Réglage De La Quantité De Compression
B A S E Réglage de la quantité de compression Votre COMP16 a été conçu avec un seuil fixe pour son fonctionnement. Cela diffère des autres compresseurs en cela qu'il n'y a pas de commande de seuil. Cela offre la possibilité unique d'immédiatement entendre les différences parfois subtiles qui... -
Page 17: Organisation De La Face Avant
PRESONUS 3 . 1 O R G A N I S A T I O N F A C E A V A N T L ' E Q 3 B La face avant de l'EQ3B est divisée en trois sections. Ce sont les trois bandes de correction ou "égalisation"... - Page 18 PRES ONUS 80 Hz e et la réducti ion de gain à -12. Cela a permet de e baisser as ssez rapidem ment une large plag ge de fréq quences. L Le bouton gain/réd duction (dB B) permet à l'utilisat teur d'augm menter ou diminue...
-
Page 19: Organisation De La Face Arrière
D ' A P P L I C A T I O N L'EQ3B peut être branché à un autre processeur, comme le COMP16 ou le TubePre en environnement "live" ou en studio. Nous vous recommandons d'utiliser lorsque c'est possible des câbles symétriques. - Page 20 PRESONUS Utilisation avec un insert de console/table de mixage L'EQ3B peut être branché à un point d'insertion d'une console (table de mixage) en utilisant un câble en Y avec un jack 6,35 mm 3 points d'un côté et deux jacks 6,35 mm 2 points de l'autre.
-
Page 21: Organisation De La Face Avant
PRESONUS 4 . 1 O R G A N I S A T I O N F A C E A V A N T H P 4 La face avant du HP4 est divisée en trois sections. Ce sont les potentiomètres (commandes rotatives), les prises casque et les... -
Page 22: Organisation De La Face Arrière
PRESONUS présent dans les canaux gauche et droit du casque et en sortie générale. Quand le bouton Mono n'est pas enclenché, la sortie gauche produit uniquement le signal de l'entrée gauche et réciproquement pour l'entrée droite. Monitor Mute Le bouton Monitor Mute est pratique quand vous n'utilisez que les sorties casque et ne désirez pas utiliser les sorties... -
Page 23: Guide D'application
D ' A P P L I C A T I O N Le HP4 peut être branché à un autre processeur, comme le COMP16 ou le TubePre en environnement "live" ou en studio. Nous vous recommandons d'utiliser lorsque c'est possible des câbles symétriques. -
Page 24: Caractéristiques Du Comp16
PRESONUS 5 . 1 C A R A C T É R I S T I Q U E S C O M P 1 6 Nombre de canaux ..............1 Plage dynamique ............> 115 dB Rapport signal/bruit ............> 95 dB Marge ................ -
Page 25: Caractéristiques De L'eq3B
PRESONUS 5 . 2 C A R A C T É R I S T I Q U E S L ' E Q 3 B Nombre de canaux ..............1 Plage dynamique ............> 115 dB Rapport signal/bruit ............> 95 dB Marge ................ - Page 26 PRESONUS 5 . 3 C A R A C T É R I S T I Q U E S H P 4 Nombre de canaux ..........1 entrée 5 sorties Plage dynamique ............> 115 dB Rapport signal/bruit ............> 95 dB Marge ................
