CAME CTCZ3 Notice De Montage

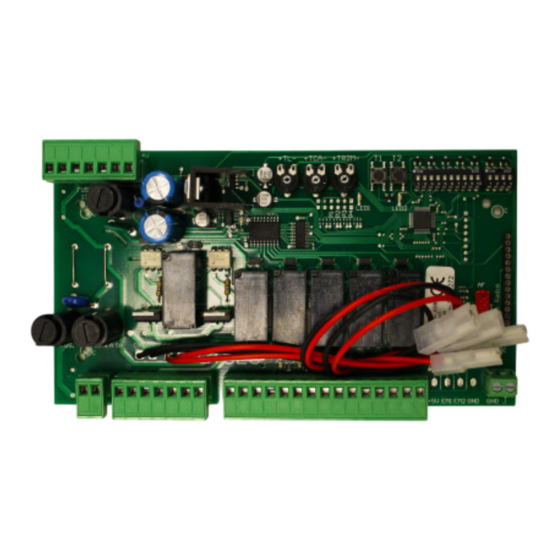

Carte CTCZ3, compat A3, compatible CAME ZA3
ATTENTION DANGER D'ÉLECTROCUTION CE MATÉRIEL NE PEUT ÊTRE MIS EN ŒUVRE DES PERSONNES AVERTIS.
Montage en remplacement d'une carte CAME ZA3 ou ZA3P :
Sur l'ancienne carte :
• Couper l'alimentation 230 V.
• Vérifier le serrage de toutes les vis des borniers, pour éviter que des fils s'échappent, puis débrocher les connecteurs
• Selon les modèles débrocher ou déconnecter les fils du transformateur de l'ancienne carte.
•
Débrocher la carte radio ref :
Déposer l'ancienne carte.
•
Fixer la nouvelle carte CTCZ3.
•
Embrocher les connecteurs sur la nouvelle carte
Sur la carte originale CAME ZA3 les bornes sont dans l'ordre : 10 – 11.
(Borne alimentation 24 V des photocellules et accessoires divers)
Ces 2 bornes sont inversées sur la carte Compatible ZA3P !
Sur la carte compatible CTCZ3 les bornes sont dans l'ordre : 11 – 10
Si des fils sont branchés sur ces 2 bornes, il faut aussi les inverser !
Bornes NT – LT – CT et 0 12 24V = Raccordement du transformateur. Contrôler la couleur des fils, ATTENTION si le
•
transformateur est équipé de 2 borniers, sur un bornier les fils Orange, Violet et bleu sont inversés !
Mettre les mini-interrupteurs 1 - 12 – 13 et 14 en position ON et tous les autres en OFF
•
• Positionner les molettes TC – TCA et TR2M en position 3H00 sur un cadran de montre
•
Embrocher la carte radio récupérée sur l'ancienne carte, ref :
Rétablir l'alimentation 230V.
•
Au repos, 4 LED sont allumées: Led 24v - FCH (photocell à la fermeture) - FAP (photocell à l'ouverture) - ST (Stop)
Enregistrer une seul télécommande selon cette procédure : (toutes les autres qui étaient déjà enregistrés, fonctionnerons)
Appuyer 1x sur la touche T1 : La Led 1 clignote – Tenir enfoncé la touche de la télécommande. La led 1 s'allume fixe 1 s = OK.
Pour le canal 2, Idem canal 1 mais avec la touche T2 = commande un relais 230V-5Amax contact sec dispo aux bornes OUT2/CH.
Vérification du sens de fonctionnement des moteurs :
Donner une impulsion avec la télécommande : le portail part en ouverture, s'arrête, marque un temps de pose et se referme.
Si ce n'est pas le cas, couper l'alimentation 230V, inverser les fils marron et noir d'alimentation du/des moteur(s) concerné(s).
Tester.
Si vous ne souhaiter pas utiliser la fermeture automatique, positionner le mini-interrupteur 1 sur OFF
Réglage avec les 14 mini-interrupteurs. Un groupe de 10 et un groupe de 4, numérotés ici 11, 12, 13, 14
1 Fermeture automatique activé
2 Fonctionnement en mode "pas à pas "
3 Commande que l'ouverture. (Mode copropriété)
4 Pré-clignotement en ouverture et fermeture
5 Détection d'obstacle activé (arrêt du portail sur un obstacle)
6 Fonctionnement « Homme mort* » (désactive la cde radio).
7 « Coup de bélier » A l'ouverture, part 1 seconde en fermeture
Pour faciliter le déclenchement de la serrure électrique.
8
Le contact sécurité à l'ouverture, bornes C /FAP est inactif
9 Les photocellules sécurité à la fermeture, bornes C /FCH n'ont
pas d'action à l'ouverture
10 Si la sécurité C /FAP est active : si activation de la sécurité,
= Arrêt du mouvement en ouverture ou en fermeture
11 Fonctionnement avec 1 moteur, (W,X,Y)
12 Ralentissement des moteurs en fin de course
*Homme mort : Le portail n'est en mouvement que si un opérateur maintient un contact, type bouton poussoir, enfoncé
Réglage de la force des moteurs :
13 = OFF 14 = OFF 100 % de la puissance
13 = ON 14 = OFF 66 % de la puissance
Conseil : Toujours prendre une photo « témoin » du câblage existant
Carte radio came_001af43s
Les 2 premières bornes sont inversés
ON
13 = OFF 14 = ON 75 % de la puissance
13 = ON 14 = ON 50 % de la puissance
Maj LP07-2024. Assistance téléphonique : Tel: 04 78 80 51 38
Carte radio came_001af43s
Pas de fermeture automatique
Fonctionnement en mode « Ouvre-arrêt-ferme »
Commande selon le cycle « ouverture – arrêt - fermeture »
Pas de pré-clignotement
Détection d'obstacle désactivé
Commande par la télécommande et les boutons poussoirs
Fonction « coup de bélier » hors service
Le contact sécurité à l'ouverture, bornes C /FAP est actif.
(Fonctionnement selon la position du mini-inter N° 10)
Les photocellules sécurité à la fermeture, bornes C /FCH
sont activent en ouverture et en fermeture.
Si la sécurité C /FAP est active : si activation de la sécurité
= Arrêt du mouvement, uniquement à l'ouverture
Fonctionnement avec les 2 moteurs
Vitesse constante des moteurs
OFF
