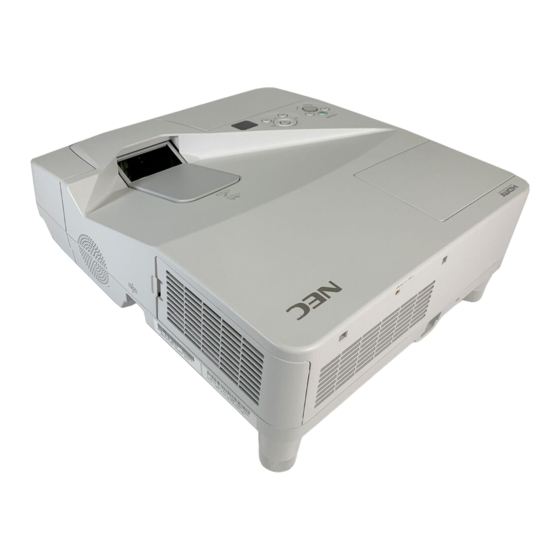

Projecteur portable
UM330X/UM280X/
UM330W/UM280W
Mode d'emploi
Les modèles UM280X et UM280W ne sont pas distribués en Amérique
du Nord.
N° de modèle
NP-UM330X, NP-UM280X, NP-UM330W, NP-UM280W

Publicité

Table des Matières
loading

Manuels Connexes pour NEC UM330X

Sommaire des Matières pour NEC UM330X

  • Page 1 Projecteur portable UM330X/UM280X/ UM330W/UM280W Mode d’emploi Les modèles UM280X et UM280W ne sont pas distribués en Amérique du Nord. N° de modèle NP-UM330X, NP-UM280X, NP-UM330W, NP-UM280W...

  • Page 2: Remarques

    (3) Une grande attention a été portée à l’élaboration de ce mode d’emploi ; toutefois, veuillez nous contacter si vous remarquez des points litigieux, des erreurs ou des omissions. (4) Nonobstant l’article (3), NEC ne pourra être tenu pour responsable de pertes de profit ou d’autres pertes résultant de l’utilisation de ce projecteur.

  • Page 3: Consignes De Sécurité

    Informations Importantes Consignes de sécurité Précautions Veuillez lire ce manuel avec attention avant d’utiliser votre projecteur NEC et conserver le manuel à portée de main pour toute consultation ultérieure. ATTENTION Pour couper complètement l’alimentation, retirez la prise du secteur. La prise du secteur doit être accessible et installée le plus près possible de l’appareil.

  • Page 4: Mesures De Sécurité Importantes

    Informations Importantes Mesures de sécurité importantes Ces instructions de sécurité garantissent la longévité de votre projecteur et préviennent les risques d’incendie et de décharge électrique. Lisez-les et respectez les conseils. Installation • Ne placez pas le projecteur dans les endroits suivants : - sur un chariot, un support ou une table instable.

  • Page 5: Précautions Contre L'incendie Et L'électrocution

    Informations Importantes Précautions contre l’incendie et l’électrocution • Veiller à ce que la ventilation soit suffisante et à ce que les bouches ne soient pas obstruées afin d’éviter toute ac- cumulation de chaleur à l’intérieur du projecteur. Laisser un espace d’au moins 4 pouces (10 cm) entre le projecteur et le mur.

  • Page 6: Précautions Se Rapportant Á La Télécommande

    Informations Importantes • Lors de l’utilisation d’un câble LAN (uniquement pour les modèles équipés d’un port LAN RJ-45) : Pour votre sécurité, ne raccordez pas au connecteur pour périphérique externe de câble pouvant avoir une tension excessive. ATTENTION • Assurez-vous de bien serrer les vis après avoir fixé le cache-câbles. Si cette consigne n’est pas respectée, le cache-câbles pourrait se détacher et tomber, ce qui pourrait entraîner des blessures ou l’endommagement du cache-câbles.
  • Page 7 Informations Importantes ATTENTION : • NE TOUCHEZ PAS LA LAMPE immédiatement après qu’elle a ééutilisé. Elle sera extrêement chaude. Eteignez le projecteur puis déranchez le câle d’alimentation. Attendez au moins une heure que la lampe se soit refroidie avant de la manipuler. •...

  • Page 8: Table Des Matières

    Table des matières Informations Importantes ..................i 1. Introduction ......................1 1 Que contient la boîte ? ....................1 2 Introduction au projecteur ..................... 2 Fonctions que l’on appréciera : ................2 A propos de ce mode d’emploi ................3  Nomenclature du projecteur ..................4 Haut et côté...
  • Page 9 Table des matières  Modification du Mode Eco / Vérification du mode d’économie d’énergie ..... 29 Utilisation du Mode Éco [MODE ECO] ..............29 Test de l’effet d’Économie d’Énergie [COMPTEUR DE CARBONE]...... 30  Empêcher l’utilisation non autorisée du projecteur [SECURITE] ........ 31 6 Utilisation d’un câble d’ordinateur (VGA) pour faire fonctionner le projecteur (Virtual Remote Tool) ......................
  • Page 10 Table des matières [OPTIONS(2)] ......................94 Configuration du projecteur avec connexion par réseau local câblé [RESEAU LOCAL CABLE] ..................... 96 Configuration du projecteur avec une connexion à un réseau local sans fil (avec dispositif réseau local sans fil USB en option installé) [RESEAU LOCAL SS FIL]. 97 7 MenuDescriptions et fonctions du menu [INFO.] ............

  • Page 11: Informations Importantes

    (EU: 7N080027) Pour l’Amérique du Nord uniquement Limitation de garantie Pour les clients en Europe : Vous trouverez notre garantie NEC Projector CD-ROM actuelle valide sur notre site Mode d’emploi (PDF) et logiciel Web : (7N951861) www.nec-display-solutions.com • Informations Importantes (Pour l’Amérique du Nord : 7N8N3231)

  • Page 12: Introduction Au Projecteur

    à un objectif de projecteur typique. UM330X/UM280X : Max 116,6" (UM330W/UM280W : Max 110"), distance de projection : 51 cm/20 pouces (La distance de projection fait référence à la distance entre l’écran et le côté écran du projecteur) •...

  • Page 13: A Propos De Ce Mode D'emploi

    Logiciels inclus dans le CD-ROM fourni (User Supportware) Le projecteur NEC fourni comporte quatre programmes : Virtual Remote Tool, Image Express Utility Lite (pour Windows/Mac OS), PC Control Utility Pro 4 (pour Windows)/5 (pour Mac OS), et Viewer PPT Converter 3.0.

  • Page 14: Nomenclature Du Projecteur

    1. Introduction  Nomenclature du projecteur Haut et côté écran du projecteur Fenêtre de projection Ventilation (entrée)/Filtre (→ page 116, 123) Ouverture de la chaîne de sécurité Enceinte mono (16 W) Attachez un dispositif antivol. L’ouverture de la chaîne de sécurité accepte des câbles ou des chaînes de sécurité...

  • Page 15: Retirer Et Fixer Le Cache-Câbles

    1. Introduction Retirer et fixer le cache-câbles Après avoir terminé les connexions, fixez le cache-câbles fourni pour cacher correctement les câbles. ATTENTION : • Assurez-vous de bien serrer les vis après avoir fixé le cache-câbles. Si cette consigne n’est pas respectée, le ca- che-câbles pourrait se détacher et tomber, ce qui pourrait entraîner des blessures ou l’endommagement du cache- câbles.

  • Page 16: Fixer Le Cache-Câbles

    1. Introduction Fixer le cache-câbles 1. Alignez les quatre ergots du cache-câbles avec les rainures du projecteur et poussez le cache-câbles jusqu’à ce qu’il soit clipsé. REMARQUE : • Veillez à ne pas coincer de câbles entre le cache-câbles et le projec- teur.

  • Page 17: Caractéristiques Principales

    1. Introduction Caractéristiques principales 1, 2 1. Touche (POWER) (→ page 16, 26) 2. Voyant POWER (→ page 15, 16, 26, 126) 3. Voyant STATUS (→ page 126) 4. Voyant LAMP (→ page 120, 126) 5. Touche ECO (→ page 29) 6.

  • Page 18: Caractéristiques Du Panneau De Bornes

    1. Introduction Caractéristiques du panneau de bornes 1. Connecteur d’entrée de composant / COMPUTER 15. Prise d’entrée MIC (mini monaurale) IN (Mini D-Sub à 15 broches) (→ page 106, 110) (→ page 61) 2. Mini prise COMPUTER AUDIO IN (Stéréo Mini) (→...

  • Page 19: Nomenclature De La Télécommande

    1. Introduction  Nomenclature de la télécommande 11. Touche VIEWER (→ page 18, 62) 12. Touche NETWORK (→ page 18) 13. Touche USB DISPLAY (→ page 18) 14. Touche ID SET (→ page 91) 15. Touche Numeric Keypad/Touche CLEAR (→ page 91) 16.

  • Page 20: Installation Des Piles

    1. Introduction Installation des piles Appuyer fermement et retirer le Installez des piles neuves (AAA). Remettre le couvercle des piles couvercle des piles en le faisant S’assurer de respecter la polarité en le faisant glisser, jusqu’à ce glisser. (+/−) des piles. qu’il s’emboîte.

  • Page 21: Systèmes D'exploitation Compatibles Avec Les Logiciels Compris Sur Le Cd-Rom Fourni

    • Image Express Utility Lite ne supporte pas le « mode Meeting » de Image Express Utility 2.0 inclus dans nos autres modèles. Service de téléchargement Pour plus de détails concernant la mise à jour de ces logiciels, veuillez visiter notre site internet : URL : http://www.nec-display.com/dl/en/index.html...

  • Page 22: Systèmes D'exploitation

    1. Introduction Systèmes d’exploitation Les systèmes d’exploitation suivants sont compatibles avec l’application Image Express Utility Lite. Pour plus de détails concernant les autres logiciels, reportez-vous à la fonction d’aide en ligne correspondante. [Windows] Systèmes d’exploitation suppor- Windows 7 Edition Familiale Basique tés Windows 7 Edition Familiale Premium Windows 7 Professionnel...
  • Page 23 1. Introduction [Mac] Systèmes d’exploitation compa- Mac OS X v10.6, v10.7 tibles Processeur (CPU) Processeur Intel Core™ Duo 1,5 GHz ou supérieur recommandé ® Processeur Intel Core™ 2 Duo 1,6 GHz ou supérieur recommandé ® * Power PC n’est pas pris en charge ®...

  • Page 24: Projection D'une Image (Fonctionnement Élémentaire)

    2. Projection d’une image (fonctionnement élémentaire) Ce chapitre décrit comment allumer le projecteur et projeter une image sur l’écran. 1 Procédure de projection d’une image Etape 1 • Connexion de l’ordinateur / Connexion du câble d’alimentation (→ page 15) Etape 2 •...

  • Page 25: Connexion De L'ordinateur / Connexion Du Câble D'alimentation

    2. Projection d’une image (fonctionnement élémentaire) 2 Connexion de l’ordinateur / Connexion du câble d’alimentation 1. Connectez votre ordinateur au projecteur. Cette section décrit la procédure de base de connexion de l’ordinateur. Pour plus de détails concernant d’autres types de connexion, reportez-vous au chapitre « 6. Installation et connexions » page 106. Connectez le câble de l’ordinateur (VGA) au connecteur COMPUTER IN du projecteur et au port correspondant sur l’ordinateur (mini D-Sub à...

  • Page 26: Mise Sous Tension Du Projecteur

    2. Projection d’une image (fonctionnement élémentaire)  Mise sous tension du projecteur • Appuyez sur la touche (POWER) sur le boîtier du projecteur, ou sur la touche POWER ON de la télécom- mande. L’indicateur POWER s’allumera en bleu et le projecteur sera prêt à...

  • Page 27: Remarque À Propos De L'écran Startup (Ecran De Sélection De La Langue Du Menu)

    2. Projection d’une image (fonctionnement élémentaire) Remarque à propos de l’écran Startup (Ecran de sélection de la langue du menu) Lorsque vous allumez le projecteur pour la première fois, le menu de démarrage s’affiche. Ce menu vous permet de sélectionner l’une des 29 langues de menu. Pour sélectionner une langue pour le menu, suivre les étapes suivantes : 1.

  • Page 28: Sélection D'une Source

    2. Projection d’une image (fonctionnement élémentaire)  Sélection d’une source Sélection de la source ordinateur ou vidéo REMARQUE : Allumer l’ordinateur ou le magnétoscope connecté au projecteur. Détection automatique du signal Appuyez une fois sur la touche SOURCE. Le projecteur recherche une source d’image disponible connectée, avant de l’afficher.

  • Page 29: Ajustement De La Taille Et De La Position De L'image

    2. Projection d’une image (fonctionnement élémentaire)  Ajustement de la taille et de la position de l’image Utilisez le pied à inclinaison, la fonction de zoom ou l’anneau de l’objectif pour régler la taille et la position de l’ima- Dans ce chapitre, les dessins et les câbles ont été omis pour plus de clarté. Réglage de la position horizontale / verticale Réglage de la mise au point [Anneau de l’objectif] (→...

  • Page 30: Réglage De La Position Horizontale / Verticale

    2. Projection d’une image (fonctionnement élémentaire) Réglage de la position horizontale / verticale La distance de projection peut affecter la taille et la hauteur de l’image projetée. Avant d’installer le projecteur, déterminez la distance de projection en vous reportant à la section « Réglage de l’écran et du projecteur » (→ page 103, 104) Il est recommandé...

  • Page 31: Réglage De L'inclinaison (Pied À Inclinaison Réglable)

    2. Projection d’une image (fonctionnement élémentaire) Réglage de l’inclinaison (Pied à inclinaison réglable) Réglage de l’inclinaison gauche et droite 1. Retirez les cales d’écartement. Faites tourner le pied à inclinaison réglable dans le sens des aiguilles d’une montre pour le desserrer (gauche et droite). •...

  • Page 32: Réglage De La Taille [Zoom Numérique]

    2. Projection d’une image (fonctionnement élémentaire) Réglage de la taille [Zoom numérique] Utilisez la télécommande pour régler avec précision la taille de l’image. 1. Appuyez sur le bouton FOCUS/ZOOM de la télécommande. La barre ZOOM NUMERIQUE s’affiche. 2. Appuyez sur le bouton  ou  pour effectuer un zoom précis vers l’avant ou l’arrière.

  • Page 33: Correction Manuelle De La Distorsion Trapézoïdale

    2. Projection d’une image (fonctionnement élémentaire) 6 Correction manuelle de la distorsion trapézoïdale Si l’écran est incliné verticalement, la distorsion trapézoïdale s’agrandit. Veuillez suivre la procédure pour régler ma- nuellement la distorsion du trapèze. REMARQUE : • La correction trapézoïdale peut rendre l’image légèrement floue car cette correction est effectuée de manière électronique. •...

  • Page 34: Réglages Avec La Télécommande

    2. Projection d’une image (fonctionnement élémentaire) Réglages avec la télécommande 1. Appuyer sur la touche KEYSTONE. La barre Keystone s’affiche 2. Utilisez la touche  ou  pour corriger la distorsion keystone. Réglez de manière à ce que les côtés droit et gauche soient parallèles. 3.

  • Page 35: Optimisation Automatique D'un Signal D'ordinateur

    2. Projection d’une image (fonctionnement élémentaire) 7 Optimisation automatique d’un signal d’ordinateur Ajustement de l’image à l’aide du réglage automatique Optimisation automatique d’une image d’ordinateur. (ORDINATEUR) Appuyez sur la touche AUTO ADJ. pour optimiser une image d’ordinateur automatiquement. Cet ajustement peut s’avérer nécessaire lorsque vous connectez votre ordinateur pour la première fois. [Mauvaise image] [Image normale] REMARQUE :...

  • Page 36: Extinction Du Projecteur

    2. Projection d’une image (fonctionnement élémentaire) 9 Extinction du projecteur Pour éteindre le projecteur : 1. Appuyer d’abord sur la touche (POWER) sur le projecteur ou sur la touche POWER OFF de la télécom- mande. Le message de confirmation sera affiché. Allumé...

  • Page 37: Lors Du Déplacement Du Projecteur

    2. Projection d’une image (fonctionnement élémentaire)  Lors du déplacement du projecteur Préparation : Assurez-vous que le projecteur est éteint. 1. Retirez le cache-câbles. (→ page 5) 2. Débrancher le câble d’alimentation. 3. Déconnecter tous les autres câbles. • Retirez toute clé mémoire USB ou le module LAN sans fil se trouvant éventuellement insérés dans le projec- teur.

  • Page 38: Fonctions Pratiques

    3. Fonctions pratiques 1 Coupure de l’image et du son Appuyer sur la touche AV-MUTE pour couper l’image et le son pendant une courte période. Appuyer à nouveau pour restaurer l’image et le son. La fonction économie d'énergie du projecteur est activée 10 secondes après que l'image soit éteinte.

  • Page 39: Modification Du Mode Eco / Vérification Du Mode D'économie D'énergie

    3. Fonctions pratiques 2. Appuyer sur la touche . La zone de l’image agrandie est déplacée 3. Appuyer sur la touche D-ZOOM (−). A chaque pression de la touche D-ZOOM (−), l’image est réduite. REMARQUE : • L’image est agrandie ou réduite au centre de l’écran. •...

  • Page 40: Test De L'effet D'économie D'énergie [Compteur De Carbone]

    3. Fonctions pratiques REMARQUE : • Le [MODE ECO] peut être changé à l’aide du menu. Sélectionner [CONFIG.] → [GENERALITES] → [MODE ECO]. • La durée de vie restante de la lampe et le nombre d’heures d’utilisation de la lampe peuvent être vérifiés dans [TEMPS D’UTILI- SATION].

  • Page 41: Empêcher L'utilisation Non Autorisée Du Projecteur [Securite]

    3. Fonctions pratiques  Empêcher l’utilisation non autorisée du projecteur [SECURITE] Un mot-clé peut être enregistré pour que le projecteur ne soit pas utilisé par une personne non-autorisée à l’aide du Menu. Lorsqu’un mot-clé est activé, l’écran d’entrée du mot-clé s’affiche à l’allumage du projecteur. A moins que le mot-clé...
  • Page 42 3. Fonctions pratiques 7. Taper la même combinaison de touches  et appuyer sur la touche ENTER. L’écran de confirmation s’affiche. 8. Sélectionner [OUI] et appuyer sur la touche ENTER. La fonction de SECURITE a été activée. Pour mettre le projecteur en marche lorsque la fonction [SECURITE] est activée: 1.
  • Page 43 3. Fonctions pratiques Pour désactiver la fonction de SECURITE: 1. Appuyez sur la touche MENU. Le menu s’affiche. 2. Sélectionner [CONFIG.] → [INSTALLATION] → [SECURITE] et appuyer sur la touche ENTER. Le menu DESACT./ACTIVE s’affiche. 3. Sélectionner [DESACT.] et appuyer sur la touche ENTER. L’écran MOT-CLE DE SECURITE apparaît.

  • Page 44: Utilisation D'un Câble D'ordinateur (Vga) Pour Faire Fonctionner Le Projecteur (Virtual Remote Tool)

    6 Utilisation d’un câble d’ordinateur (VGA) pour faire fonctionner le projecteur (Virtual Remote Tool) Le logiciel « Virtual Remote Tool », compris sur le CD-ROM fourni avec votre projecteur NEC, permet d’afficher un écran de télécommande virtuelle (ou barre d’outils) sur l’écran de votre ordinateur.
  • Page 45 • Veuillez quitter tous les programmes en cours avant d’installer Virtual Remote Tool. L’installation du logiciel risquerait en effet d’échouer dans le cas contraire. 1 Introduire le CD-ROM fourni avec votre projecteur NEC dans le lecteur CD-ROM de l’ordinateur. La fenêtre du menu s’affiche ensuite.
  • Page 46 3. Fonctions pratiques ASTUCE : Veuillez suivre la procédure suivante si la fenêtre de menu ne s’affiche pas. Sous Windows 7 1. Cliquez le bouton « Démarrer » de Windows. 2. Cliquez sur « Tous les programmes » → « Accessoires » → « Exécuter ». 3.

  • Page 47: Pour Désinstaller Virtual Remote Tool Préparation

    3. Fonctions pratiques ASTUCE : Pour désinstaller Virtual Remote Tool Préparation : Quittez Virtual Remote Tool avant de le désinstaller. Le compte Windows sous lequel s’effectue l’opération doit disposer des droits d’« Administrateur » (Windows 7 et Windows Vista) ou d’« Administrateur de l’ordinateur »(Windows XP) afin de pouvoir désinstaller le logiciel Virtual Remote Tool.

  • Page 48: Etape 3: Lancez Virtual Remote Tool Commencez En Utilisant L'icône De Raccourci

    Windows. Commencez à partir du menu Démarrer • Cliquez sur [Démarrer] → [Tous les programmes] ou [Programmes] → [NEC projector User Supportware] → [Virtual Remote Tool] → [Virtual Remote Tool]. La fenêtre « Easy Setup » s’affiche au premier démarrage de Virtual Remote Tool.
  • Page 49 • Affichage de l’aide en ligne à partir du menu Démarrer. 1. Cliquez sur le bouton « Démarrer » → « Tous les programmes » ou « Programmes » → « NEC Projector User Supportware » → « Virtual Remote Tool » → puis « Virtual Remote Tool Help », dans cet ordre.

  • Page 50: Utilisation De La Fonction De Souris De Votre Ordinateur Par L'intermédiaire De La Télécommande Du Projecteur Et Du Câble Usb (Fonction De Télécommande De La Souris)

    3. Fonctions pratiques  Utilisation de la fonction de souris de votre ordinateur par l’intermédiaire de la télécommande du projecteur et du câble USB (Fonction de télécommande de la souris) La fonction intégrée de télécommande de la souris vous permet d’utiliser les fonctions de la souris de votre ordinateur depuis la télécommande fournie, lorsque le projecteur est connecté...

  • Page 51: Projeter L'image Affichée Par L'écran De Votre Ordinateur Sur Le Projecteur Via La Connexion Usb (Affich. Usb)

    ». • Affich. USB utilise les fonctions de Image Express Utility Lite contenues sur le CD-ROM NEC Projector (→ page 54). Le démarrage d’Affich. USB n’installe toutefois pas Image Express Utility Lite sur votre ordinateur. En effet, Affich. USB n'exécute que les programmes du projecteur.
  • Page 52 3. Fonctions pratiques 5. Utilisation de la fenêtre de contrôle. (Source) ����� Sélectionne une source d’entrée du projecteur� (Image) ������ Permet d’activer ou de désactiver la fonction AV-MUTE (désactiver l’image) et d’activer ou de désactiver la fonction FREEZE (gel d’image)� (Son) ���������...

  • Page 53: Commander Le Projecteur En Utilisant Un Navigateur Http

    • Lancez le navigateur internet de l’ordinateur par l’intermédiaire du réseau, puis saisissez l’URL suivan- te : http://<adresse IP du projecteur> /index.html • Utilisez Image Express Utility Lite contenu sur le CD-ROM NEC Projector fourni. INFORMATION : la configuration de l’adresse IP en sortie d’usine est [DHCP ON]. REMARQUE : •...

  • Page 54: Traitement De L'adresse Pour Le Fonctionnement Via Un Navigateur

    à l’adresse IP du projecteur a été réglé dans le fichier « HOSTS » de l’ordinateur utilisé. Exemple 1 : Lorsque le nom d’hôte du projecteur a été réglé sur « pj.nec.co.jp », l’accès au réglage du réseau est obtenu en spécifiant...
  • Page 55 3. Fonctions pratiques PICTURE (IMAGE) : Contrôle le réglage vidéo du projecteur. BRIGHTNESS (LUMINOSITÉ)  ������Augmente la luminosité� BRIGHTNESS (LUMINOSITÉ)  ������Réduit la luminosité� CONTRAST (CONTRASTE)  ����������Augmente le contraste� CONTRAST (CONTRASTE)  ����������Réduit le contraste� COLOR (COULEUR)  ���������������������Intensifie les couleurs� COLOR (COULEUR) ...

  • Page 56: Parametres Reseau

    3. Fonctions pratiques PARAMETRES RESEAU • SETTINGS WIRED ou WIRELESS SETTING Sélectionnez un réseau local câblé ou sans fil. APPLY Permet d’appliquer les paramètres au réseau local câblé ou sans fil. DHCP ON Permet d’affecter automatiquement une adresse IP, masque de sous-réseau et une passerelle au projecteur à...
  • Page 57 3. Fonctions pratiques NETWORK TYPE Permet de sélectionner la méthode de communication lors de l’utilisation du réseau local sans fil. INFRASTRUCTURE : Sélectionnez cette option si vous communiquez avec un ou plusieurs appareils connectés au réseau local sans fil par l’intermédiaire d’un point d’accès. AD HOC : Sélectionnez cette option lorsque le réseau local permet à...
  • Page 58 The lamp and filters are at the end of its usable life. (La lampe et les filtres ont atteint leur durée de vie maximum.) Please replace the lamp and filters. (Remplacez-les.) Projector Name: NEC Projector (Nom du projecteur : Projecteur NEC) Lamp Hours Used: 100 [H] (Usure de la lampe : 100 [h]) SENDER’S ADDRESS...
  • Page 59 3. Fonctions pratiques <Procédure de configuration> Accédez à la fonction de serveur HTTP, et faites les réglages nécessaires pour [CRESTON] dans [NETWORK SETTINGS]. • ROOMVIEW pour gérer depuis l’ordinateur. DISABLE Désactive ROOMVIEW� ENABLE Active ROOMVIEW� • CRESTRON CONTROL pour gérer depuis le contrôleur. DISABLE Désactive CRESTRON CONTROL�...

  • Page 60: Contrôler Le Projecteur Via Un Lan (Pc Control Utility Pro 4/Pro 5)

    Pro 5) En utilisant le logiciel utilitaire « PC Control Utility Pro 4 » et « PC Control Utility Pro 5 » fourni sur le NEC Projector CD-ROM, le projecteur peut être contrôlé depuis un ordinateur relié au réseau local.
  • Page 61 3. Fonctions pratiques ASTUCE : Veuillez suivre la procédure suivante si la fenêtre de menu ne s’affiche pas. Sous Windows 7 : 1. Cliquez le bouton « Démarrer » de Windows. 2. Cliquez sur « Tous les programmes » → « Accessoires » → « Exécuter ». 3.

  • Page 62: Étape 2 : Connectez Le Projecteur À Un Lan

    Étape 3 : Démarrez PC Control Utility Pro 4 Cliquez sur « Démarrer » → « Tous les programmes » ou « Programmes » → « NEC Projector User Supportware » → « PC Control Utility Pro 4 » → « PC Control Utility Pro 4 ».

  • Page 63: Étape 2 : Connectez Le Projecteur À Un Réseau Local

    En utilisant Mac OS Étape 1 : Installez PC Control Utility Pro 5 sur l’ordinateur 1. Insérez le NEC Projector CD-ROM fourni dans le lecteur de CD-ROM de votre Mac. L’icône du CD-ROM s’affiche sur le bureau. 2. Double-cliquez sur l’icône du CD-ROM.

  • Page 64: Projeter L'image Affichée Par L'écran De Votre Ordinateur Via Le Réseau Local (Image Express Utility Lite)

    (Image Express Utility Lite). L’application Image Express Utility Lite fournie sur le CD-ROM NEC Projector permet de transférer l’image affichée à l’écran de l’ordinateur vers le projecteur, par câble USB ou réseau local câblé ou sans fil.
  • Page 65 Etape 3 : Lancez Image Express Utility Lite. 1. Sous Windows, cliquez sur « Démarrer » → « Tous les programmes » → « NEC Projector User Supportware » → « Image Express Utility Lite » → « Image Express Utility Lite ».

  • Page 66: Voir Le Fichier " Aide " De Image Express Utility Lite

    • Affichage du fichier d’aide en utilisant le Menu Démarrer. Cliquez sur « Démarrer » → « Tous les programmes » ou « Programmes » → « NEC Projector User Supportware » → « Image Express Utility Lite » → « Image Express Utility Lite Help ».

  • Page 67: Démarrage De L'application Image Express Utility Lite À Partir D'une Mémoire Usb Ou D'une Carte Sd

    Copiez tous les dossiers et fichiers (taille totale d’environ 6 Mo) à partir du dossier « IEU_Lite (removable-media) » présent sur le NEC Projector CD-ROM fourni vers le répertoire racine de votre support amovible. 2. Insérez le support amovible dans votre ordinateur.

  • Page 68: Étape 3 : Démarrez Image Express Utility Lite Pour Mac Os

    En utilisant Mac OS Étape 1 : Installez Image Express Utility Lite pour Mac OS sur l’ordinateur 1. Insérez le NEC Projector CD-ROM fourni dans le lecteur de CD-ROM de votre Mac. L’icône du CD-ROM s’affiche sur le bureau. 2. Double-cliquez sur l’icône du CD-ROM.

  • Page 69: Projection D'une Image Depuis Un Angle (Geometric Correction Tool Dans Image Express Utility Lite)

    3. Fonctions pratiques  Projection d’une image depuis un angle (Geometric Correction Tool dans Image Express Utility Lite) La fonction Geometric Correction Tool (GCT) vous permet de corriger les déformations des images projetées même depuis un angle. Ce que vous pouvez faire avec GCT •...
  • Page 70 3. Fonctions pratiques 3. Utilisez la souris pour cliquer sur la marque [ • ] du coin que vous désirez déplacer. La marque sélectionnée [ • ] vire au rouge. (Dans l’exemple ci-dessus, les écrans Windows sont omis pour plus de clarté.) 4.

  • Page 71: Connexion De Votre Microphone

    3. Fonctions pratiques  Connexion de votre microphone La connexion d’un microphone dynamique disponible dans le commerce à la prise d’entrée MIC vous permet de faire sortir le son de votre micro par le haut-parleur intégré. Le son provenant de l’ORDINATEUR, VIDEO, S-VIDEO et des entrées audio HDMI est émis par le haut-parleur avec votre microphone vocal.

  • Page 72: Utilisation De La Visionneuse

    4. Utilisation de la Visionneuse ❶ Ce que vous pouvez faire avec la visionneuse La visionneuse possède les caractéristiques suivantes. • Lors de l’insertion d’un dispositif USB de mémoire de stockage de fichiers disponible dans le commerce dans le port USB (Type A) du projecteur, la visionneuse permet de visualiser les fichiers image de la mémoire USB. Même si aucun ordinateur n’est accessible, des présentations peuvent être effectuées simplement avec ce pro- jecteur.
  • Page 73 4. Utilisation de la Visionneuse REMARQUE: • Le port USB du projecteur ne supporte pas les répartiteurs USB. • Il n’est pas possible d’effectuer les opérations suivantes grâce aux touches du projecteur lorsque l’écran de la VISIONNEUSE s’affiche sous forme de diapositives ou de vignettes. - La correction trapézoïdale se fait grâce à...

  • Page 74: ❷ Projections D'images Stockées Dans Un Dispositif De Mémoire Usb

    4. Utilisation de la Visionneuse ❷ Projections d’images stockées dans un dispositif de mémoire USB Cette section explique le fonctionnement de base de la visionneuse. La procédure décrite ci-dessous correspond au réglage par défaut de la barre d’outils de la visionneuse (→ page 68).
  • Page 75 4. Utilisation de la Visionneuse 4. Appuyez sur la touche ENTER. L’écran des vignettes s’affiche. (→ page 67) 5. Utilisez les touches ▲▼◀ ou ▶ pour sélectionner une icône. • Le symbole → (flèche) sur la droite indique que plusieurs pages sont disponibles.

  • Page 76: Retrait De La Mémoire Usb Du Projecteur

    4. Utilisation de la Visionneuse Retrait de la mémoire USB du projecteur 1. Sélectionnez l’écran de démarrage VISIONNEU- Appuyez sur la touche EXIT si aucun menu ne s’affi- che. 2 Retirez la mémoire USB du projecteur. Assurez-vous que la DEL de la mémoire USB ne clignote pas avant de retirer la mémoire USB.

  • Page 77: Composition De Chaque Écran

    USB. Les fichiers Exif JPEG ne s’affichent qu’à l’écran des vignettes. • Le nombre maximal de fichiers ou de dossiers d’image par page diffère pour chaque modèle. Les modèles UM330X et UM280X disposent d’un affichage de 5 par 4 Les modèles UM330W et UM280W de 6 par 4 (4) Curseur Le curseur permet de sélectionner (mettre en surbrillance) un dossier ou un fichier...

  • Page 78: Utilisation De La Barre D'outils

    4. Utilisation de la Visionneuse Utilisation de la barre d’outils 1. Appuyez sur la touche MENU. La barre d’outils s’affiche. L’écran SOURCE s’affiche en tant qu’écran de connexion de la visionneuse. 2. Utilisez la touche ◀ ou ▶ pour sélectionner un élément, puis les touches ▲ ou ▼ pour choisir les options disponibles.

  • Page 79: Barre D'outils De Diapositive

    4. Utilisation de la Visionneuse Barre d’outils de diapositive Menu Options Description (1) Affichage Permet de quitter le menu et de passer à l’écran du diaporama. Permet de quitter le menu et de retourner à l’écran des vignettes. Permet de quitter le menu et de lancer le diaporama à partir de l’élément mis en surbrillance.

  • Page 80: Conversion De Fichiers Powerpoint En Diapositives (Viewer Ppt Converter 3.0)

     Conversion de fichiers PowerPoint en diapositives (Viewer PPT Converter 3.0) Le logiciel Viewer PPT Converter 3.0 compris sur le CD-ROM NEC Projector fourni vous permet de convertir des fichiers PowerPoint en fichiers JPEG. Ces fichiers JPEG peuvent être enregistrés sur une mémoire USB. Il est ensuite possible d’afficher les fichiers JPEG enregistrés sur la mémoire USB insérée dans le projecteur, directement à...
  • Page 81 Quittez ensuite Viewer PPT Converter 3.0 sans effectuer une autre opération. • Démarrage Cliquez sur le bouton [Démarrer] de Windows → [Tous les programmes] → [NEC Projector User Supportware] → [Viewer PPT Converter 3.0] → [Viewer PPT Converter 3.0], dans cet ordre.
  • Page 82 1. Insérez la mémoire USB dans le port USB de votre ordinateur. 2. Cliquez sur le bouton « Démarrer » → « Tous les programmes » → « NEC Projector UserSupportware » → « Viewer PPT Converter 3.0 » → « Viewer PPT Converter 3.0 ».

  • Page 83: Utilisation Du Menu Sur Écran

    5. Utilisation du menu sur écran 1 Utilisation des menus REMARQUE : Le menu sur écran risque de ne pas être affiché correctement lorsqu’une image vidéo entrelacée est projetée. 1. Appuyer sur la touche MENU de la télécommande ou du projecteur pour afficher le menu. REMARQUE : Les commandes comme ENTER, EXIT, , ...

  • Page 84: Eléments Du Menu

    5. Utilisation du menu sur écran 2 Eléments du menu Onglet Barre coulissante Triangle plein Boutons disponibles Source Surbrillance Bouton radio Symbole sans fil Symbole du mode ECO Temps restant minuterie Symbole de haute altitude de désactivation Symbole de thermomètre Symbole de verrouillage des touches Les fenêtres du menu ou les boîtes de dialogue comportent généralement les éléments suivants : Surbrillance �������������������������������������������������...

  • Page 85: Liste Des Fonctions De Menus

    RESET HORLOGE PHASE HORIZONTAL VERTICAL SURBALAYAGE 0[%], 5[%], 10[%] OPTIONS UM330X/UM280X : AUTO, 4:3, 16:9, 15:9, 16:10, ZOOM D'IMAGE LARGE, NATIF ASPECT (RATIO) UM330W/UM280W : AUTO, 4:3, 16:9, 15:9, 16:10, GRAND ECRAN, NATIF POSITION (Non disponible sur −96 à 96...
  • Page 86 AUTO 45 S MANUEL, AUTO 5 S, AUTO 15 S, AUTO 45 S MENU PAPIER PEINT BLEU BLEU, NOIR, LOGO UM330X/ UM330X/UM330W: DESACT., 100[H], 500[H], 1000[H], 2000[H], UM330W: 3500[H] 3500[H] MESSAGE DE FILTRE UM280X/ UM280X/UM280W: DESACT., 100[H], 500[H], 1000[H], 2000[H], UM280W: 5000[H]...
  • Page 87 5. Utilisation du menu sur écran Menu fonctions Par défaut Options DUREE VIE RESTANTE LAMPE HEURES D'UTILIS. LAMPE TEMPS D'UTILISATION HEURES D'UTILIS. FILTRE ECO TOTALE DE CARB. NOM DE LA SOURCE INDEX DES SOURCES FREQUENCE HORIZONTALE FREQUENCE VERTICALE SOURCE TYPE DE SIGNAL TYPE DE VIDEO TYPE SYNC POLARITE SYNCHRO.

  • Page 88: Descriptions Et Fonctions Des Menus [Source]

    5. Utilisation du menu sur écran  Descriptions et fonctions des menus [SOURCE] ORDINATEUR Sélectionne l’ordinateur relié au signal du connecteur d’entrée COMPUTER. REMARQUE : Lorsque le signal d’entrée composant est raccordé au connecteur COMPUTER IN, sélectionnez [ORDINATEUR]. HDMI1 et 2 Sélectionne l’équipement compatible HDMI relié...

  • Page 89: Descriptions Et Fonctions Du Menu De Réglage [Reglage]

    5. Utilisation du menu sur écran  Descriptions et fonctions du menu de réglage [REGLAGE] [IMAGE] [PREREGLAGE] Cette fonction vous permet de sélectionner des réglages optimisés pour l’image que vous projetez. Vous pouvez ajuster une teinte neutre pour le jaune, cyan ou magenta. Il existe sept préréglages d’usine optimisés pour différents types d’images.

  • Page 90: Sélection Du Mode De Correction Gamma [Correction Gamma]

    5. Utilisation du menu sur écran [GENERALITES] Enregistrement de vos paramètres personnalisés [REFERENCE] Cette fonction vous permet d’enregistrer vos paramètres personnalisés dans [PREREGLAGE 1] à [PREREGLAGE 7]. Sélectionner tout d’abord un mode preset de base depuis [REFERENCE], puis régler [CORRECTION GAMMA] et [TEMP.
  • Page 91 5. Utilisation du menu sur écran Améliorer la couleur [AMELIORATION COULEUR] Cette fonction vous permet d’améliorer la couleur de l’image. DESACT� ���������������� N’améliore pas la couleur ACTIVE ������������������ Améliore la couleur� REMARQUE : Cette fonction n’est disponible que lorsque [PRESENTATION] est sélectionné [REFERENCE]. Réglage de la Balance des blancs [BALANCE DES BLANCS] Ceci vous permet de régler la balance des blancs.

  • Page 92: [Options D'image]

    5. Utilisation du menu sur écran [OPTIONS D'IMAGE] Réglage de l’horloge et de la phase [HORLOGE/PHASE] Cette fonction permet de régler manuellement HORLOGE et PHASE. HORLOGE �������������� Utiliser cet élément pour régler avec précision l’image d’ordinateur ou pour supprimer les bandes vertica- les qui peuvent apparaître�...

  • Page 93: Réglage De La Position Horizontale/Verticale [Horizontal/Vertical]

    5. Utilisation du menu sur écran Réglage de la position horizontale/verticale [HORIZONTAL/VERTICAL] Règle la position de l’image horizontalement et verticalement. REMARQUE : Les éléments [HORIZONTAL] et [VERTICAL] ne sont pas disponibles pour les paramètres VIDEO, S-VIDEO, HDMI, VISIONNEUSE, RESEAU et AFFICH. USB. - Une image peut être déformée pendant le réglage des paramètres [HORLOGE] et [PHASE].
  • Page 94 [Exemple 1] Lorsque le signal d’en- trée avec la résolution 800 × 600 est affiché sur les UM330X/UM280X : [Exemple 2] Lorsque le signal d’en- trée avec la résolution 800 × 600 est affiché...
  • Page 95 5. Utilisation du menu sur écran Échantillonner l’image lorsque le rapport d’aspect approprié est déterminé automatiquement UM330X/UM280X [Signal d’ordinateur] Rapport d’aspect de signal en- 16:9 15:9 16:10 trant Échantillonner l’image lorsque le rapport d’aspect approprié est déterminé automatiquement [Signal vidéo] Rapport d’aspect de signal en-...

  • Page 96: Descriptions Et Fonctions Des Menus [Config.]

    5. Utilisation du menu sur écran 6 Descriptions et fonctions des menus [CONFIG.] [GENERALITES] Utiliser le zoom numérique [ZOOM NUMERIQUE] Cette fonction vous permet d’ajuster électroniquement et avec précision la taille de l’image à l’écran. ASTUCE : Pour régler rapidement la taille de l’image projetée, éloignez ou rapprochez le projecteur de l’écran. Pour effectuer un zoom précis, utilisez la fonction [ZOOM NUMERIQUE].

  • Page 97: Utilisation De La Correction De Couleur Murale [Couleur Murale]

    5. Utilisation du menu sur écran Utilisation de la correction de couleur murale [COULEUR MURALE] Cette fonction permet une correction rapide et adaptative de la couleur dans les applications où le matériau de l’écran n’est pas blanc. REMARQUE : Sélectionner [TABLEAU BLANC] réduit la luminosité de la lampe. Activation du mode Éco [MODE ECO] Le MODE ECO permet de prolonger la durée de vie de la lampe, tout en diminuant la consommation de courant et les émissions de CO...

  • Page 98: [Menu]

    5. Utilisation du menu sur écran Réglage de sous-titrage fermé [SOUS-TITRAGE DESACTIVE] Cette option règle plusieurs modes de sous-titrage fermé qui permettent de superposer un texte sur l’image projetée de Vidéo ou S-Vidéo. DESACT� ���������������� Ceci sort du mode de sous-titrage fermé� SOUS-TITRE 1-4 ����...

  • Page 99: Activation / Désactivation Du Message Éco [Message Eco]

    « VEUILLEZ NETTOYER LE FILTRE. » (→ page 116) Six options sont disponibles : UM330X/UM330W: DESACT., 100[H], 500[H], 1000[H], 2000[H], 3500[H] UM280X/UM280W: DESACT., 100[H], 500[H], 1000[H], 2000[H], 5000[H] REMARQUE : Votre réglage ne sera pas affecté même lorsque [RESET] est activé depuis le menu.

  • Page 100: [Installation]

    5. Utilisation du menu sur écran [INSTALLATION] Sélection de l’orientation du projecteur [ORIENTATION] Cette fonction permet d’orienter l’image suivant le mode d’installation du projecteur. Les options sont : Bureau vers l’avant, Plafond vers l’arriere, Bureau vers l’arriere et Plafond vers l’avant. BUREAU VERS L'AVANT PLAFOND VERS L’ARRIERE BUREAU VERS L’ARRIERE...
  • Page 101 5. Utilisation du menu sur écran Sélection de la vitesse de transmission [VITESSE DE TRANSMISSION] Cette fonction définit la vitesse de transmission du port de contrôle PC (D-Sub 9P). Elle supporte des vitesses de 4800 à 38400 bps. La vitesse par défaut est de 38400 bps. Sélectionner la vitesse de transmission en bauds appro- priée pour l’équipement à...

  • Page 102: [Options(1)]

    5. Utilisation du menu sur écran Utilisation d’un motif de test [MOTIF DE TEST] Permet d’afficher le modèle de test pour le contrôle de la distorsion d’image au moment de la configuration du projecteur. Appuyez sur la touche ENTER pour afficher le modèle de test ; appuyez sur la touche EXIT pour fermer le modèle de test et retourner au menu.
  • Page 103 UM330X/UM280X. Dans ce cas, sélectionnez [DESACT.]. REMARQUE : • L’option [DESACT.] est sélectionnée en sortie d’usine pour les modèles UM330X/UM280X. • L’option [ACTIVE] est sélectionnée en sortie d’usine pour les modèles UM330W/UM280W. Activation du mode de désentrelacé [DESENTRELACE] Active ou désactive la fonction de désentrelacement pour un signal de télécinéma.

  • Page 104: [Options(2)]

    5. Utilisation du menu sur écran [OPTIONS(2)] Sélection de l’économie d’énergie en [MODE VEILLE] Le projecteur possède deux modes de veille : [NORMAL] et [ECONOMIE D'ENERGIE]. Le mode ECONOMIE D'ENERGIE est le mode qui vous permet de mettre le projecteur dans un état consommant moins d’énergie que le mode NORMAL.
  • Page 105 5. Utilisation du menu sur écran Allumer le projecteur en appliquant le signal d’ordinateur [MARCHE AUTO ACT(COMP.)] Lorsque le projecteur est en mode veille, l’envoi d’un signal de l’ordinateur depuis un ordinateur connecté à l’entrée COMPUTER IN mettra en marche le projecteur et projettera simultanément l’image de l’ordinateur. Cette fonction permet de ne pas toujours devoir utiliser la touche POWER de la télécommande ou du projecteur pour allumer le projecteur.

  • Page 106: Configuration Du Projecteur Avec Connexion Par Réseau Local Câblé [Reseau Local Cable]

    5. Utilisation du menu sur écran Configuration du projecteur avec connexion par réseau local câblé [RESEAU LOCAL CABLE] Important • Veuillez consulter votre administrateur réseau lors de la configuration de ces paramètres. • Connectez un câble réseau (câble Ethernet) au port réseau (RJ-45) du projecteur si vous désirez vous connecter à...

  • Page 107: Configuration Du Projecteur Avec Une Connexion À Un Réseau Local Sans Fil

    5. Utilisation du menu sur écran Configuration du projecteur avec une connexion à un réseau local sans fil (avec dispositif réseau local sans fil USB en option installé) [RESEAU LOCAL SS FIL]. Important • Veuillez consulter votre administrateur réseau lors de la configuration de ces paramètres. •...
  • Page 108 Image Express Utility Lite, et que le PC est connecté au projecteur par l’intermédiaire d’un réseau local sans fil. L’application Image Express Utility Lite se trouve sur le CD-ROM NEC Projector fourni. Pour utiliser le mode de [CONNEXION FACILE], accédez à la fonction de serveur HTTP pour afficher le navigateur internet (→...

  • Page 109: Menudescriptions Et Fonctions Du Menu [Info.]

    DESACT./ECO ment NORMAL ECOLOGIQUE AUTO 3000 3500 6000 NP17LP-UM UM330X/UM330W 4000 5000 8000 NP16LP-UM UM280X/UM280W • [ECO TOTALE DE CARB.] Permet d’afficher les estimations de réduction d’émissions de carbone, en kg. Le facteur d’émission de carbone utilisé pour les calculs est basé sur les valeurs de l’OCDE (édition 2008). (→ page 30)

  • Page 110: [Source]

    5. Utilisation du menu sur écran [SOURCE] [NOM DE LA SOURCE] [INDEX DES SOURCES] [FREQUENCE HORIZONTALE] [FREQUENCE VERTICALE] [TYPE DE SIGNAL] [TYPE DE VIDEO] [TYPE SYNC] [POLARITE SYNCHRO.] [TYPE DE NUMERISATION] [RESEAU LOCAL CABLE] [ADRESSE IP] [MASQUE SUBNET] [PASSERELLE] [ADRESSE MAC] [RESEAU LOCAL SS FIL] [ADRESSE IP] [MASQUE SUBNET]...

  • Page 111: [Version]

    5. Utilisation du menu sur écran [VERSION] [FIRMWARE] Version [DATA] Version [AUTRES] [NOM DU PROJECTEUR] [MODEL NO.] [SERIAL NUMBER] [LAN UNIT TYPE] [CONTROL ID] (lorsque [CONTROLE ID] est réglé)

  • Page 112: Descriptions Et Fonctions Des Menus [Reset]

    5. Utilisation du menu sur écran 8 Descriptions et fonctions des menus [RESET] Retour au réglage par défaut [RESET] La fonction RESET vous permet de revenir aux préréglages d’usine des réglages et ajustements pour l’une ou la totalité des sources, à l’exception des suivantes : [SIGNAL ACTUEL] Réinitialise les ajustements du signal actuel aux niveaux préréglés d’usine.

  • Page 113: Installation Et Connexions

    6. Installation et connexions 1 Réglage de l’écran et du projecteur [UM330X/UM280X] Plus votre projecteur est éloigné de l’écran ou du mur, plus l’image est grande. La taille minimale que peut avoir l’image est 61,5" (1562 mm) mesurée en diagonale lorsque le projecteur est placé de façon à ce qu’il y ait 4 pouces (105 mm) entre le côté...
  • Page 114 6. Installation et connexions [UM330W/UM280W] Plus votre projecteur est éloigné de l’écran ou du mur, plus l’image est grande. La taille minimale que peut avoir l’image est 58" (1473 mm) mesurée en diagonale lorsque le projecteur est placé de façon à ce qu’il y ait 4 pouces (105 mm) entre le côté...
  • Page 115 Contacter * Ne pas essayer d’installer le projecteur soi-même. votre revendeur NEC si vous avez besoin d’un système • Utiliser le projecteur uniquement sur une surface de miroir. Si vous utilisez un système de miroir et que plane et solide.

  • Page 116: Câblages

    En général, la combinaison de la touche « Fn » avec l’une des 12 touches de fonction permet l’allumage ou l’extinc- tion de l’affichage externe. Par exemple, les ordinateurs portables NEC utilisent Fn + F3, tandis que les ordinateurs portables Dell utilisent la combinaison de touches Fn + F8 pour alterner entre les sélections d’affichage externe.
  • Page 117 HDMI 1 IN. REMARQUE : Le projecteur n’est pas compatible avec les sorties vidéo décodées ni avec le commutateur NEC ISS-6020. REMARQUE : Une image risque de ne pas être affichée correctement lorsqu’une source vidéo ou S-vidéo est lue avec un convertisseur de balayage disponible dans le commerce.

  • Page 118: Connexion D'un Moniteur Externe

    6. Installation et connexions Connexion d’un moniteur externe Câble audio mini-fiche stéréo (non fourni) Câble vidéo pour ordina- teur (VGA) (non fourni) Câble audio mini-fiche stéréo (non fourni) Câble vidéo pour ordina- teur (VGA) (fourni) Un moniteur externe, séparé peut être connecté au projecteur pour visualiser simultanément sur un moniteur l’image analogique d’ordinateur en cours de projection.

  • Page 119: Connexion De Votre Lecteur Dvd Ou D'un Autre Appareil Av (Audio Vidéo)

    6. Installation et connexions Connexion de votre lecteur DVD ou d’un autre appareil AV (Audio Vidéo) Connexion à l’entrée Vidéo/S-Vidéo Câble S-Vidéo (non fourni) Câble audio (non fourni) Câble Vidéo (non fourni) Equipement audio Câble audio (non fourni) • Sélectionner le nom source pour le connecteur d’entrée approprié après avoir allumé le projecteur. Touche SOURCE sur le boîtier du Connecteur d’entrée Touche sur la télécommande...

  • Page 120: Connexion À D'autres Appareils

    6. Installation et connexions Connexion à d’autres appareils Câble 15 broches à broche × RCA (femelle) 3 Câble Adapteur (ADP-CV1E) Mini fiche stéréo vers câble audio RCA (non fourni) Equipement audio Câble RCA × 3 de com- posant vidéo (non fourni) Lecteur DVD Câble audio (non fourni) Un signal composant sera automatiquement affiché.

  • Page 121: Connexion À L'entrée Hdmi

    6. Installation et connexions Connexion à l’entrée HDMI Vous pouvez connecter la sortie HDMI de votre lecteur DVD, lecteur à disque dur, lecteur Blu-ray ou PC de type portable au connecteur HDMI IN de votre projecteur. REMARQUE : Le connecteur HDMI IN est compatible Plug & Play (DDC2B). Câble HDMI (non fourni) Utilisez le câble High Speed HDMI ®...

  • Page 122: Connexion À Un Réseau Local Câblé

    6. Installation et connexions Connexion à un réseau local câblé Le projecteur est livré de manière standard avec un port LAN (RJ-45) qui permet une connexion LAN à l’aide d’un câble LAN. Il est nécessaire d’activer la connexion à un réseau local à partir du menu du projecteur si vous désirez utiliser la connexion à...

  • Page 123: Connexion À Un Réseau Local Sans Fil (En Option : Série Np02Lm)

    6. Installation et connexions Connexion à un réseau local sans fil (en option : série NP02LM) Le dispositif de réseau local sans fil USB permet de se connecter à un réseau local sans fil. Il est cependant nécessaire d’affecter une adresse IP au projecteur si vous désirez utiliser la connexion sans fil à un réseau local. Important : •...
  • Page 124 6. Installation et connexions REMARQUE : Lorsque le cache-câbles est fixé, retirez-le avant d’insérer le module LAN sans fil USB. 1. Appuyez sur le bouton POWER pour éteindre le projecteur et le mettre en mode de veille, puis débranchez le câble d’ali- mentation.
  • Page 125 6. Installation et connexions Exemple de connexion LAN sans (Type de réseau → Infrastructure) PC avec carte LAN PC avec fonction LAN sans fil insérée sans fil intégrée Module LAN sans fil USB Point d’accès sans fil Réseau local câblé Utilisez la fonction de serveur HTTP pour configurer les paramètres.

  • Page 126: Entretien

    REMARQUE : le message de nettoyage des filtres reste affiché pendant une minute après l’allumage ou l’arrêt du projecteur. Nettoyez les filtres dès que ce message s’affiche. Le nettoyage des filtres est fixé à [3500 H] en sortie d’usine sur les modèles UM330X/ UM330W ;...
  • Page 127 7. Entretien 3. Retirez les quatre filtres et utilisez un aspirateur pour aspirer toute la poussière accumulée à l’intérieur et à l’extérieur. Retirez la poussière accumulée dans le filtre en éponge REMARQUE : • Pour aspirer la poussière du filtre, utilisez la brosse douce. Cela permet d’éviter que le filtre soit endommagé.
  • Page 128 7. Entretien 6. Insérez le grand boîtier à filtre dans le boîtier du projecteur. Assurez-vous que le boîtier à filtre est inséré dans le bon sens. 7. Placez le petit boîtier à filtre dans le boîtier du projecteur. Assurez-vous que le boîtier à filtre est inséré dans le bon sens. 8.

  • Page 129: Nettoyage De La Fenêtre De Projection

    7. Entretien 2 Nettoyage de la fenêtre de projection • Eteindre le projecteur avant d’effectuer le nettoyage. • Veillez à ne pas érafler ou griffer la fenêtre de projection car elle est en verre. • Utilisez un souffleur ou du papier à objectif pour nettoyer la fenêtre de projection, et veillez à ne pas érafler ou griffer la surface en verre.

  • Page 130: Remplacement De La Lampe Et Des Filtres

    Ne les touchez pas car ils peuvent vous blesser. Si cela se produit, prendre contact avec votre revendeur NEC pour le remplacement de la lampe. * REMARQUE : Ce message s’affichera dans les conditions suivantes : •...
  • Page 131 7. Entretien Pour remplacer la lampe : 1. Retirer le couvercle de la lampe. (1) Dévisser la vis du couvercle de la lampe. • La vis du couvercle de la lampe ne peut pas être retirée. (2) Appuyer sur le couvercle de la lampe et le faire glisser pour le retirer. 2.
  • Page 132 7. Entretien 3. Installer un nouveau logement de lampe. (1)Insérer un boîtier de lampe neuve dans la prise. (2)Enfoncer le centre du haut du boîtier de la lampe afin qu’il soit bien en place. (3)Fixez-le à l’aide des deux vis. •...

  • Page 133: Pour Remplacer Les Filtres

    7. Entretien Pour remplacer les filtres : REMARQUE : • Remplacez les quatre filtres en même temps. • Essuyez toute trace de poussière ou de crasse du boîtier du projecteur avant de remplacer les filtres. • Ce projecteur est un appareil de haute précision. Tenez-le à l’écart de la poussière et de la crasse pendant le remplacement des filtres.
  • Page 134 7. Entretien 3. Retirez les quatre filtres et utilisez un aspirateur pour aspirer toute la poussière accumulée à l’intérieur et à l’extérieur. Retirez la poussière accumulée dans le filtre en éponge REMARQUE : • Pour aspirer la poussière du filtre, utilisez la brosse douce. Cela permet d’éviter que le filtre soit endommagé.
  • Page 135 7. Entretien 6. Insérez le grand boîtier à filtre dans le boîtier du projecteur. Assurez-vous que le boîtier à filtre est inséré dans le bon sens. 7. Placez le petit boîtier à filtre dans le boîtier du projecteur. Assurez-vous que le boîtier à filtre est inséré dans le bon sens. 8.

  • Page 136: Annexe

    8. Annexe 1 Depistage des pannes Cette section facilite la résolution des problèmes pouvant être rencontrés pendant l’installation ou l’utilisation du projecteur. Messages des voyants Voyant d’alimentation (POWER) Condition du voyant Condition du projecteur Remarque Arrêt L’alimentation principale est coupée� –...

  • Page 137: Problèmes Courants & Solutions

    8. Annexe Problèmes courants & Solutions (→ « Alimentation/Etat/Voyant de lampe » page 126.) Problème Vérifier ces éléments Ne pas allumer Ou • Vérifier que le câble d’alimentation est branché et que la touche d’alimentation du projecteur ou de la télécommande est éteindre activée�...

  • Page 138: S'il N'y A Pas D'image Ou Si L'image Ne S'affiche Pas Correctement

    En général, la combinaison de la touche « Fn » avec l’une des 12 touches de fonction permet l’allumage ou l’extinction de l’affichage externe. Par exemple, les ordinateurs portables NEC utilisent Fn + F3, tandis que les ordinateurs portables Dell utilisent la combinaison de touches Fn + F8 pour alterner entre les sélections d’affichage externe.

  • Page 139: Caracteristiques Techniques

    Audio : LPCM, jusqu’à 2 ch, fréquence d’échantillonnage 32/44.1/48 KHz, résolution ; 16/20/24 bit *6 Une image avec une résolution plus élevée ou plus basse que la résolution naturelle du projecteur (UM330X/UM280X : 1024 × 768 / UM330W/UM280W : 1280 × 800) sera affichée avec la fonction Advanced AccuBlend. (→ page 133)

  • Page 140: Mécanique

    8. Annexe Numéro du modèle NP-UM330X NP-UM280X NP-UM330W NP-UM280W Résolution horizontale 540 lignes TV : NTSC/NTSC4.43/PAL/PAL-M/PAL-N/PAL60 300 lignes TV : SECAM Vitesse de balayage Horizontal : 15 kHz à 100 kHz (RGB : 24 kHz ou plus) Vertical : 50 Hz à 120 Hz (HDMI : 50 Hz à 85 Hz) Compatibilité...

  • Page 141: Dimensions Du Boîtier

    8. Annexe  Dimensions du boîtier Unité : mm (pouce) 112 (4,4) 114 (4,5) 378 (14,9) 114 (4,5) Surface de fixation pour montage au plafond 43 (1,7) 163 (6,4)

  • Page 142: Affectation Des Broches Du Connecteur D'entrée D-Sub Computer

    8. Annexe  Affectation des broches du connecteur d’entrée D-Sub COMPUTER Connecteur Mini D-Sub à 15 broches N° de broche Signal RGB (analogique) Signal YCbCr 11 12 13 14 15 Rouge Vert ou Sync sur vert Bleu Terre Niveau du signal Terre Terre rouge Terre Cr...

  • Page 143: Liste Des Signaux D'entrée Compatibles

    *5 MODE WXGA : ACTIVE REMARQUE : • Une image avec une résolution plus élevée ou plus basse que la résolution naturelle du projecteur (UM330X/UM280X : 1024 × 768 / UM330W/UM280W : 1280 × 800) sera affichée avec la fonction Advanced AccuBlend.

  • Page 144: Codes De Commande Pc Et Connexion Des Câbles

    8. Annexe 6 Codes de commande PC et connexion des câbles Codes de commande PC Fonction Données de code MARCHE ARRÊT SÉLECTION D’ENTRÉE COMPUTER SÉLECTION D’ENTRÉE HDMI1 SÉLECTION D’ENTRÉE HDMI2 SÉLECTION D’ENTRÉE VIDEO SÉLECTION D’ENTRÉE S-VIDEO SÉLECTION D’ENTRÉE VISIONNEUSE SÉLECTION D’ENTRÉE RESEAU SÉLECTION D’ENTRÉE AFFICH�...

  • Page 145: Liste Des Éléments À Vérifier En Cas De Panne

    8. Annexe 7 Liste des éléments à vérifier en cas de panne Avant de contacter votre vendeur ou le service après-vente, vérifier la liste suivante pour être sûr que des réparations sont nécessaires en vous référant également à la section « Dépistage des pannes » de votre mode d’emploi. Cette liste de vérification ci-dessous vous aidera à...

  • Page 146: Projecteur

    Lecteur DVD Equipement vidéo Magnétoscope, lecteur DVD, caméra vidéo, jeu vidéo ou autre Câble de signal Fabricant : Câble standard NEC ou d’un autre fabricant ? Numéro de modèle : Numéro de modèle : Longueur : pouces/m Amplificateur de distribution Numéro de modèle :...

  • Page 147: Certification Tco

    (en bas du produit). Pour voir la liste de nos projecteurs certifiés TCO et leur certification TCO (en anglais seulement), visitez notre site internet: http://www.nec-display.com/ap/en_projector/tco/index.html La Certification TCO, conçue par TCO Development, est une norme environnementale et ergonomique internationale attribuée aux équipements informatiques.

  • Page 148: Enregistrez Votre Projecteur ! (Pour Les Résidents Aux États-Unis, Canada Et Mexique)

    Dès réception, nous vous enverrons une lettre de confirmation comprenant tous les détails dont vous aurez besoin pour profiter des programmes de garantie et de service rapides et fiables du leader de l’industrie, NEC Display So- lutions of America, Inc.
  • Page 149 © NEC Display Solutions, Ltd. 2012 7N951861...

Ce manuel est également adapté pour:

Um280xUm330wUm280w

Table des Matières
