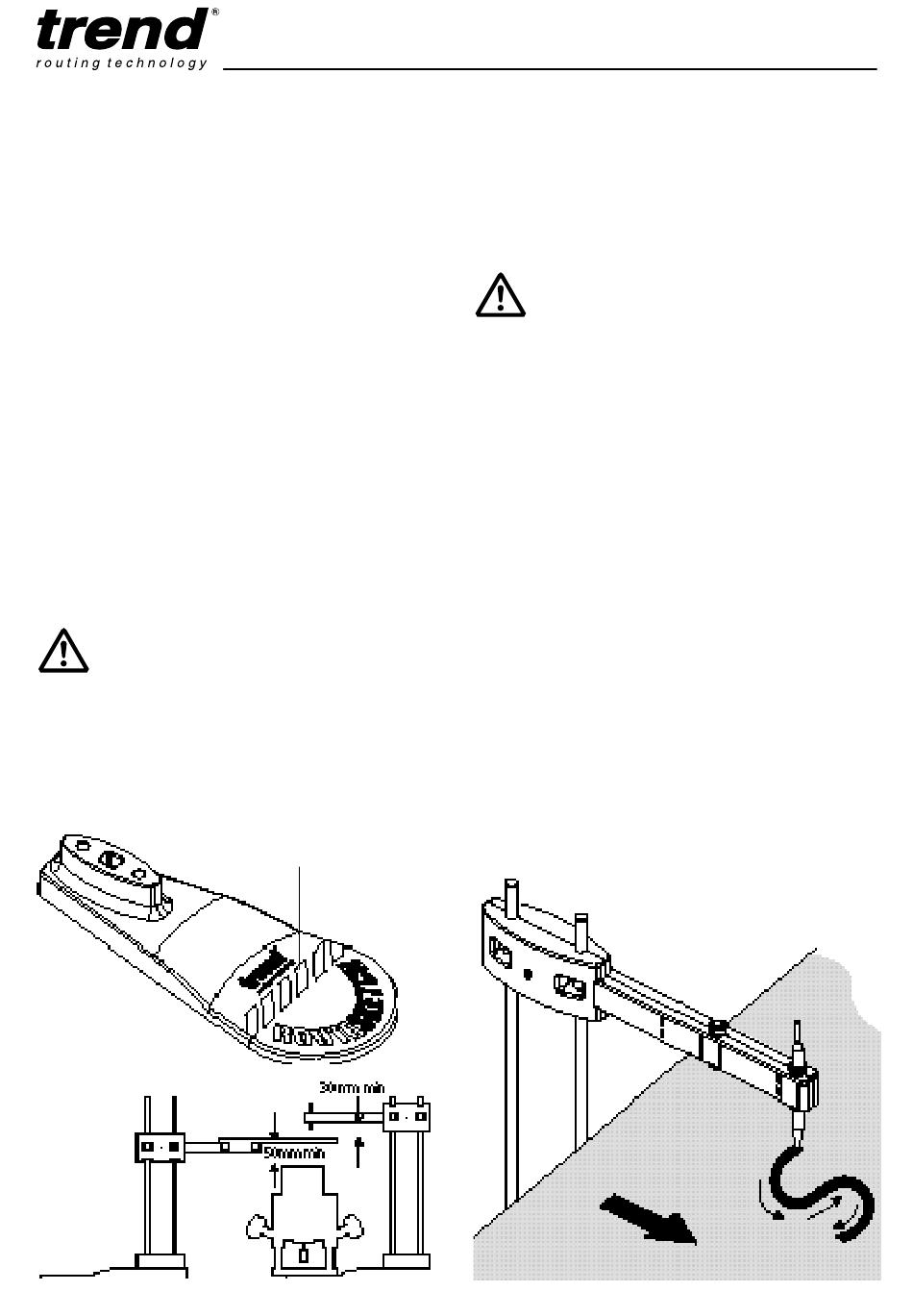

Installation du Routasketch
n Fixez fermement la pièce à l'aide de presses.
L'assemblage supportant le dessin doit se
situer directement au dessus de la pièce.
Abaissez la plaque de dessin au plus bas
possible. En approchant le dessin de la
pièce, la comparaison se fait plus facilement.
n En place, fixez fermement l'assemblage en
position.
n Ajustez la plaque dessin et la hauteur du
bras, ainsi que le bras de la pointe selon la
défonceuse employée. Laissez une ouverture
de 50mm audessus du moteur pour son
refroidissement. Gardez un espace de 30mm
audessus de la plaque pour une bonne
visibilité. Tout les réglages effectués, bloquez
le bouton (12).
n Lors de l'usinage, il est conseillé que le bras
n'est pas dirigé vers vous.
IMPORTANT!
Si la pièce est de petite taille
employez une chute de la même
épaisseur pour supportez le
reste du dispositif. Ceci évitera
des mouvements parasites.
Bloquez ici
ROUTASKETCH
UTILISATION
n Selectionnez le dessin à copier et assemblez
avec la feuille transparente (6) sur la plaque
support (5), à l'aide des clips fournis pour
maintenir en position.
IMPORTANT!
La pièce à usiner doit être
parfaitement plane.
n Alignez la pointe avec le point de départ du
dessin, allumez la défonceuse et abaissez la
fraise dans la pièce, employez votre butée de
profondeur.
n Regardez la pointe, pas la fraise, et effectuez
votre dessin. Il est plus facile de débutez le
dessin au point le plus éloigné de vous, et de
travailler vers vous.
n Vous ne vous souviendrez pas les parties du
dessin effectués. Vérifiez régulièrement la
progression de l'ensemble.
n A la fin de chaque ligne, relachez
l'abaissement et positionnez la pointe au
nouveau trait, répétez jusqu'à ce que le
dessin soit effectué en entier.
n Pour des traits fins prenez une profondeur de
passe moins élevée.
TRAVAILLEZ VERS VOUS
-7-
